Описание

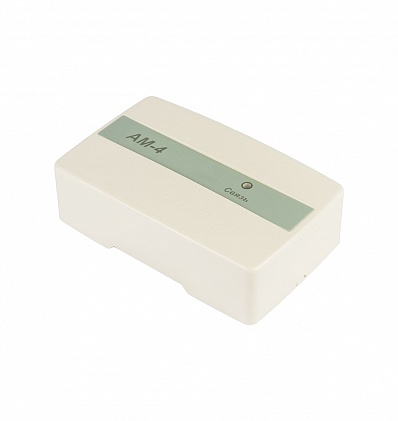

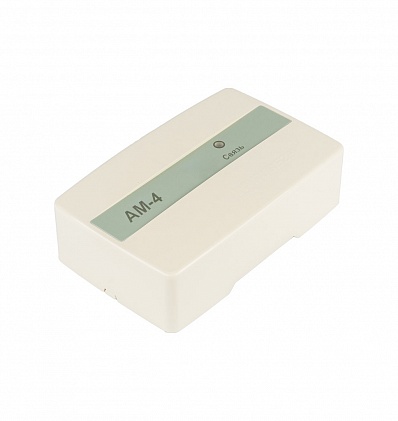

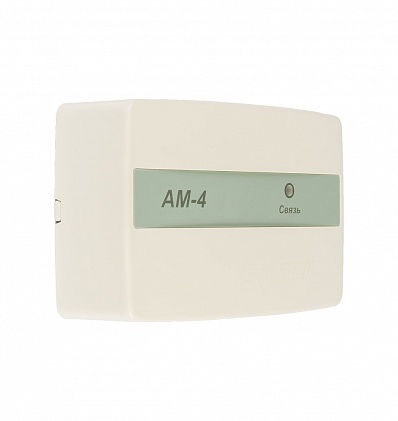

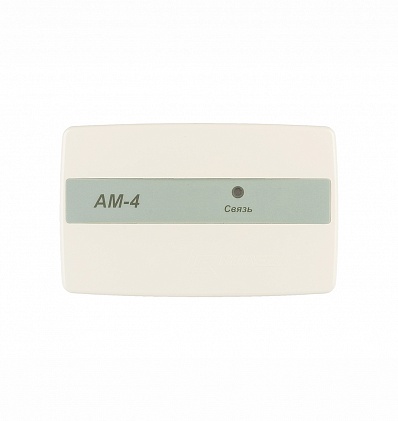

Адресная метка АМ-4 представляет собой четыре отдельных логических устройства АМ-1, объединенных в одном корпусе. АМ-4 контролирует 4 линии связи (ШС), каждая из которых имеет свой адрес в системе. Адрес задается пользователем только первому ШС, остальным ШС адреса присваиваются автоматически в порядке возрастания.
Адресная метка является программируемым устройством. Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.
Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.
Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием адреса сработавшего ШС.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляется по адресной линии связи.
К шлейфам ШС1 и ШС2 показано подключение НР и НЗ «сухих контактов» пожарных извещателей (конфигурация 1 и 0 соответственно).
К шлейфам ШС3 и ШС4 показано подключение НР и НЗ «сухих контактов» охранных извещателей (конфигурация 6).
Адресная метка работает в соответствии с заданной конфигурацией, описанной в таблице.
|
Конфигурация |
Описание |
Схема подключения |
Тип выдаваемого извещения |
|
0 |
Один контакт, нормально замкнутый |
|
Пожар |
|
1 |
Один контакт, нормально разомкнутый |
|
|
|
2 |
Два контакта, нормально замкнутые |
|
Внимание, Пожар |
|
3 |
Два контакта, нормально разомкнутые |
|
|
|
4 |
Один контакт, нормально замкнутый |
|
Технологическая метка |
|
5 |
Один контакт, нормально разомкнутый |
|
|
|
6* |
Охранная конфигурация |
|
Тревога |
| *данная конфигурация доступна для адресных меток с версией ПО 3.2 или выше и работает только с ППКП, поддерживающим охранные функции | |||
Адресная метка АМ-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
АМ-4 может выполнять функции управления системой пожаротушения. Для этого к ней может быть подключена одна из следующих кнопок:
- КЗ – кнопка запуска системы пожаротушения – при нажатии на эту кнопку происходит ручной запуск системы пожаротушения;
- КО – кнопка останова системы пожаротушения – при нажатии на эту кнопку происходит ручной останов системы пожаротушения;
- КУА – кнопка управления автоматикой – при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения.
В системе адресная метка может быть технологической – при установке конфигурации 4 и 5. В этом случае сигнал с нее будет только информационный. При срабатывании АМ-4 приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).
