Описание
Адресный конвертер протокола АКП-1 прот.R3 обеспечивает:
- прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интергфейса RS-485 сторонних производителей.
- Контроль подключенных устройств
- Управление подключенными устройствами
- Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором
- Контроль вскрытия корпуса
С помощью АКП-1 к АЛС прибора можно подключить оборудование системы ОПС:
- производства ООО «Охранная техника» (Forteza): «Зебра», «Фосфор», «Рельеф», «Формат(50,100)», «Фортеза (50, 50А, 100, 100А, 200, 200А, 300, 500)»;
- производства ООО «Спецприбор»: МИП-2;
- производства ООО «НПЦ «Трезор»: «Трезор-В04».

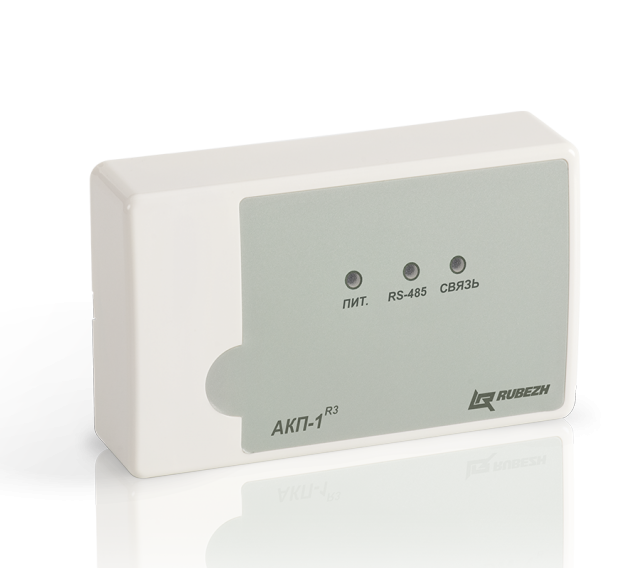

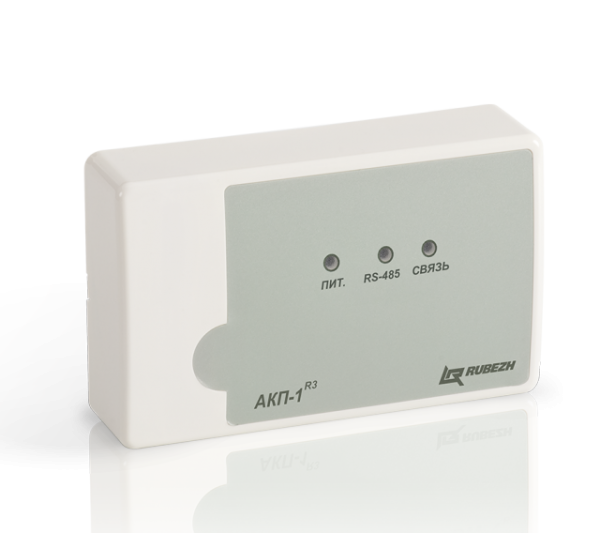

На лицевой стороне модуля расположены индикаторы СВЯЗЬ, RS-485 и ПИТ.
Индикатор СВЯЗЬ красного цвета:
- При нажатии кнопки тест – частое мигание в течение 1с;
- Наличие обмена данными по АЛС – мигание с периодом 5с;
- Отсутствие обмена данными по АЛС – погашен.
Индикатор RS-485 зеленого цвета:
- Осуществление обмена данными с устройствами интерфейса RS-485 – мигание с частотой обмена данными;
- Отсутствие обмена данными с устройствами интерфейса RS-485 – погашен.
Индикатор ПИТ. зеленого цвета:
- При наличии напряжения питания на обоих вводах – светит непрерывно;
- При отсутствии напряжения питания на одном из вводов или напряжение ниже нормы – мигание с периодом 0.5с.
АКП-1 осуществляет конвертирование протоколов АЛС и RS-485, позволяет контролировать и управлять состояниями устройств на линии интерфейса RS-485 так, как будто они расположены на линии интерфейса АЛС, подключенной к прибору для следующих устройств:
- «Зебра» производства ООО «Охранная техника» (Forteza) — управление постановкой и снятием охранной зоны, получение сообщений о тревоге с указанием сработавшей подзоны.
- «Фосфор» производства ООО «Охранная техника» (Forteza) — управление яркостью освещения.
- МИП-2 производства ООО «Спецприбор» — контроль состояния шлейфов сигнализации, передача состояний «Норма», «Пожар», «Обрыв», «Короткое замыкание». МИП-2 в АЛС занимает 2 адреса. Сигналы, сформированные одним из его шлейфов, АКП-1 передает на прибор Рубеж-2ОП прот.R3 как срабатывание соответствующего шлейфа.
- «Трезор-В04» производства ООО «НПЦ «Трезор» — контроль состояния как шлейфа сигнализации, так и собственное состояние («Норма», «Тревога», «Неисправность», «Неисправность кабеля(обрыв шлейфа)», «Неисправность кабеля(короткое замыкание шлейфа)», «Вскрытие корпуса»). «Трезор-В04» в АЛС занимает 4 адреса. Сигнал «Тревога», сформированный одним из его шлейфов, АКП-1 передает на прибор Рубеж-2ОП прот.R3 как срабатывание соответствующего шлейфа.
- «Формат» производства ООО «Охранная техника» (Forteza), контролирующее по двум каналам обработки – радиолучевой (РЛ) и инфракрасный (ИК) – состояние как охраняемой зоны, так и собственное состояние, формирует сообщения о состоянии контролируемой зоны:
– «Тревога РЛ»;
– «Тревога ИК»;
– «Вскрытие»;
– «Питание ниже нормы».
- «Рельеф» производства ООО «Охранная техника» (Forteza), контролтрующее объемную зону обнаружения между двумя параллельными проводами «козырькового» или «приземного» типа, формирует сообщения о состоянии контролируемой зоны:
– «Тревога»;
– «Короткое замыкание провода ЛЧ (линейная часть)»;
– «Обрыв провода ЛЧ»;
– «Высокий уровень сигнала»;
– «Низкий уровень сигнала».
- «Фортеза» производства ООО «Охранная техника» (Forteza), контролирующее радиоволновую зону обнаружения между приемником и передатчиком, формирует сообщения о состоянии
контролируемой зоны и питание приемника и передатчика:
– «Тревога»;
– «Питание ниже нормы».
