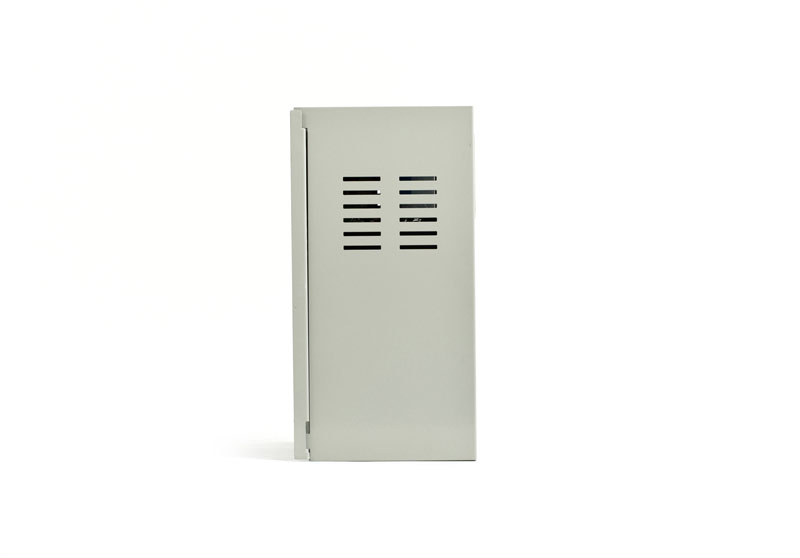

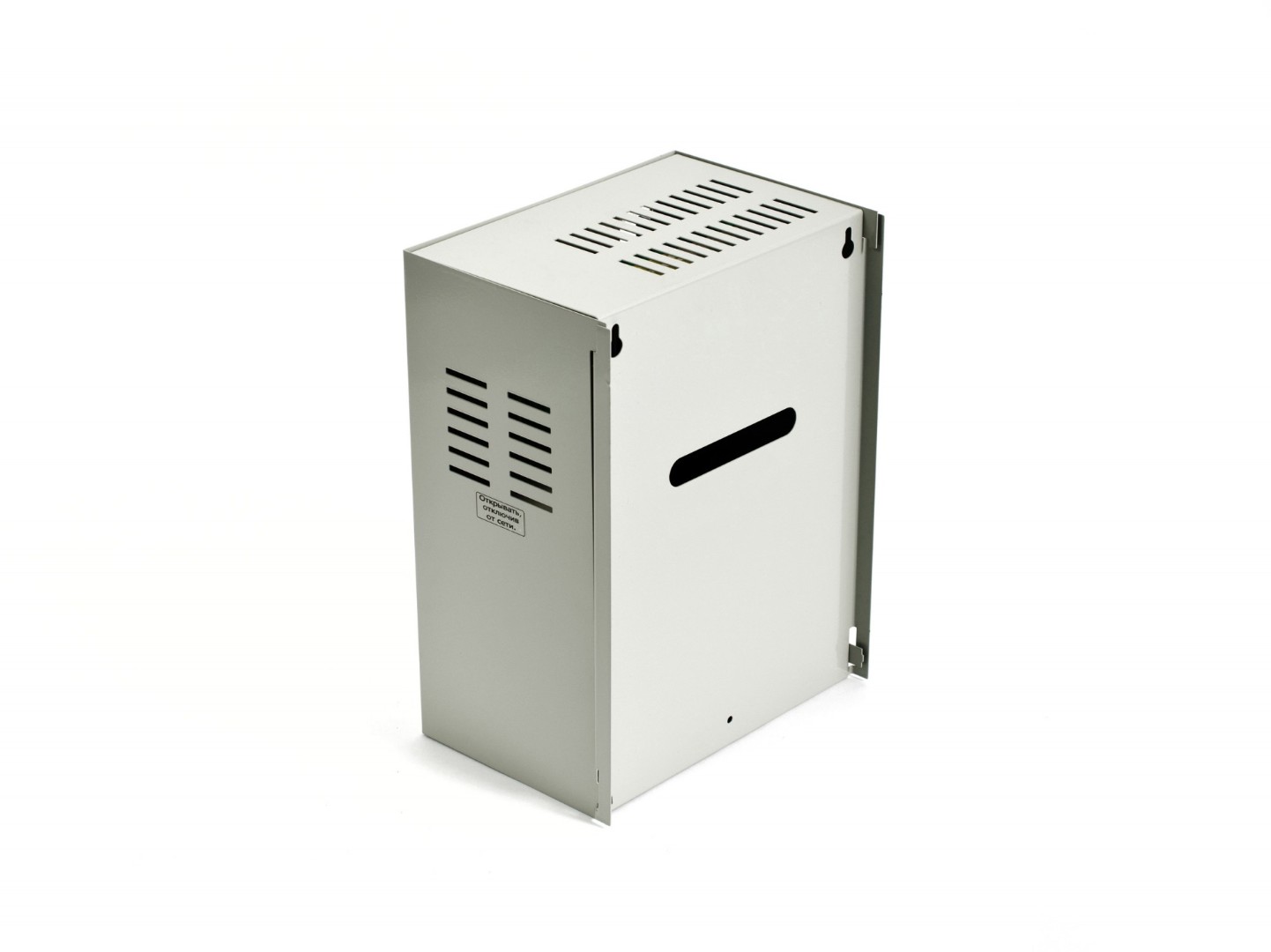

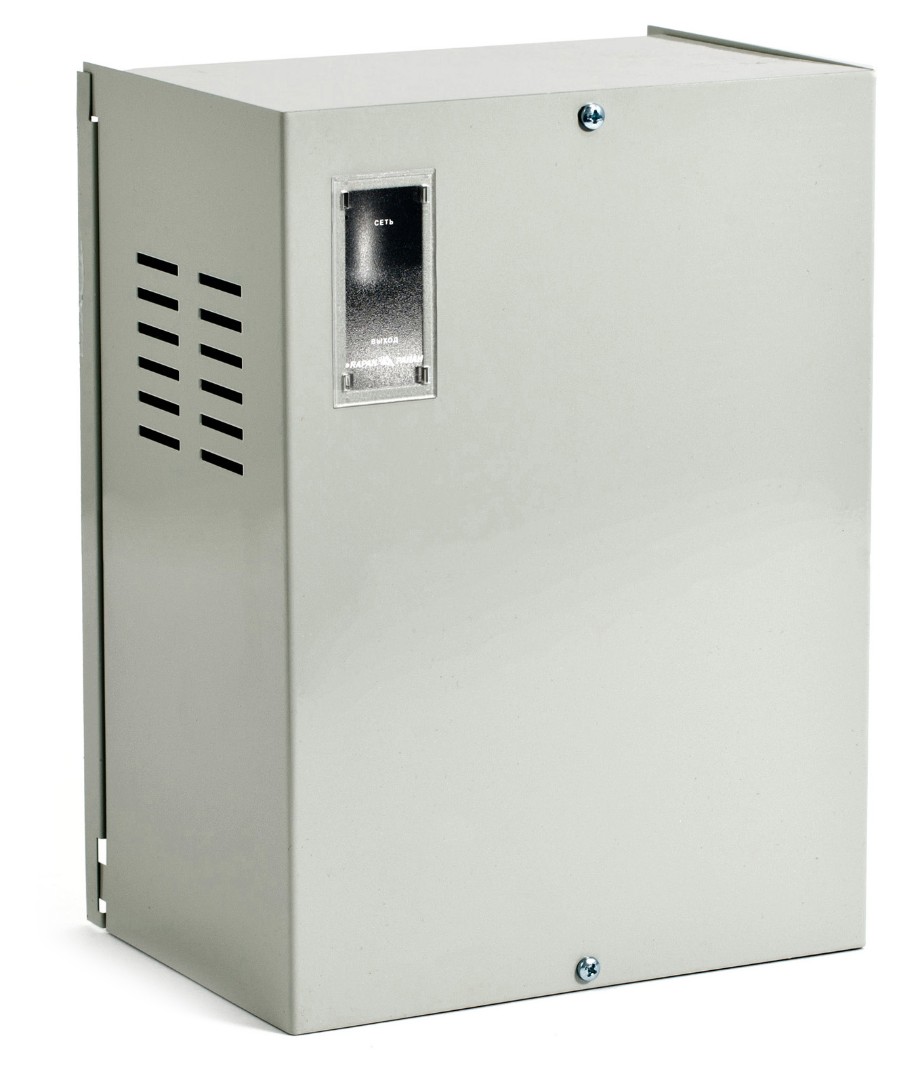

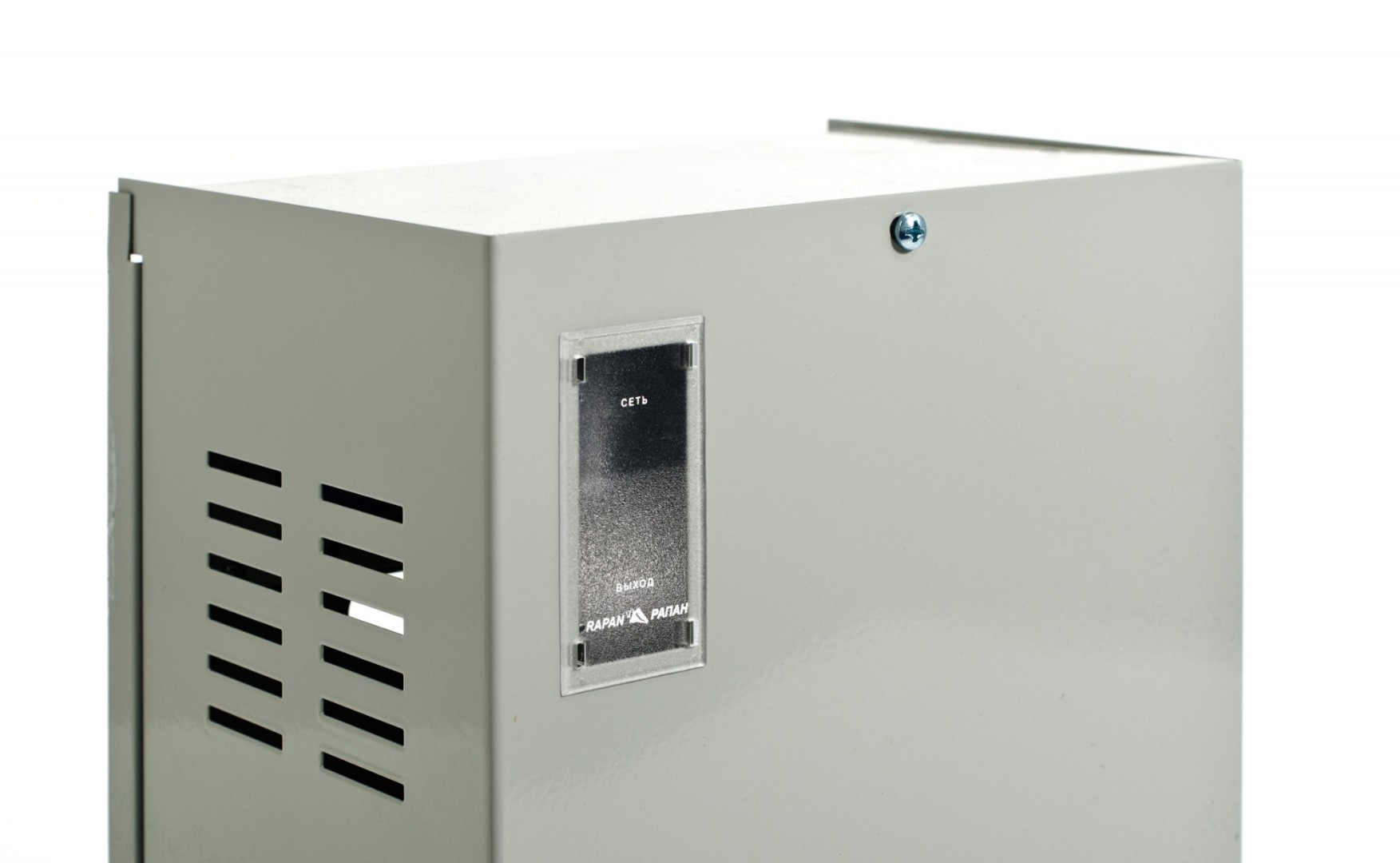

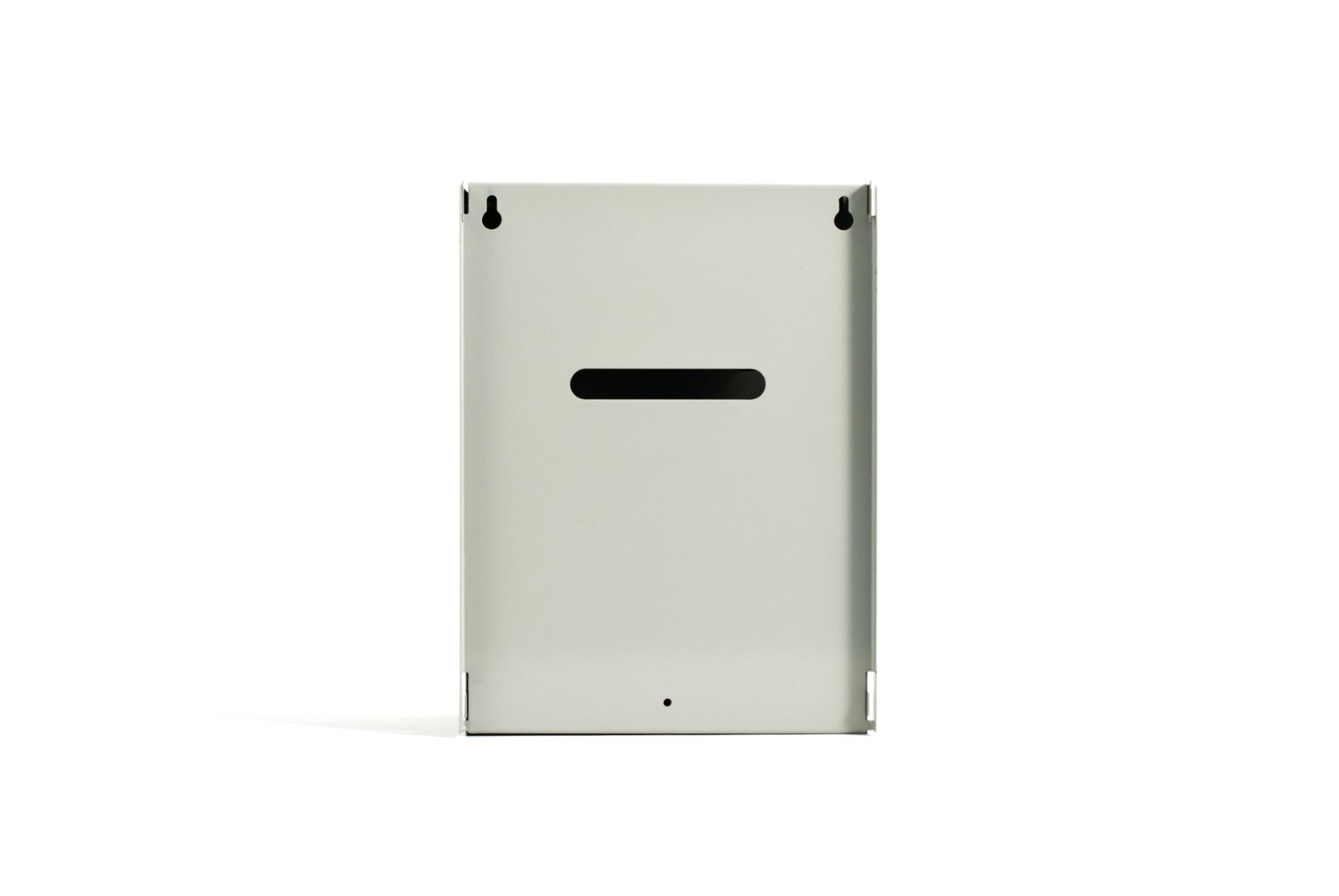

Блок бесперебойного питания ББП РАПАН-100

Описание

Источник предназначен для питания видеокамер и других нагрузок с номинальным напряжением питания 12 В и номинальным током потребления по выходу до 8 А при работе от сети переменного тока 220 В и в режиме резерва – от аккумуляторной батареи с номинальным напряжением 12 В. Источник имеет дополнительный выход 12 В, 4 А для питания регистраторов и других устройств.

Особенности ББП РАПАН-100

Технические характеристики ББП РАПАН-100

№ п/п	Наименование параметра		Значение  параметра
1	Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В		150…250
2	Выходное напряжение постоянного тока, В	при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»	13,5…13,9
		при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»	10,0…12,5
3	Число выходных каналов, шт		2
4	Суммарный ток нагрузки (по всем выходам), А, не более		8
5	Ток доп. выхода 12В, А, не более		4
6	Ток заряда АКБ, А, не более		2
7	Максимальный суммарный ток по всем выходам, включая доп. выход и ток заряда АКБ, А не более		10
8	Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		10,5…11,0
9	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более		100
10	Максимальная потребляемая мощность, Вт, не более		139
11	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12	Рекомендуемая ёмкость АКБ, Ач		26
13	Количество АКБ, шт.		1
14	Сечение провода, зажимаемого в клеммах колодок, мм2	«СЕТЬ»	1,5
		«ВЫХОД»
15	Габаритные размеры ШхГхВ, мм, не более		210х150х285
16	Масса (без АКБ), НЕТТО (БРУТТО), кг (не более)		2,25 (2,45)
17	Диапазон рабочих температур, °С		-10…+40
18	Относительная влажность воздуха при 25 °С, %, не более		80
	ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
19	Степень защиты оболочкой по ГОСТ 14254-2015		IP10
