Описание

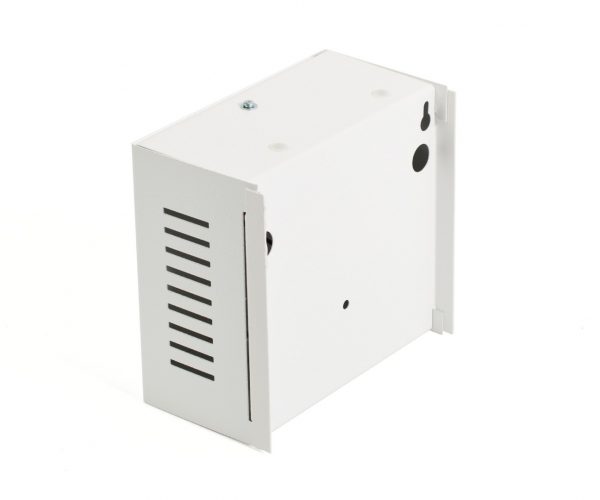

Экономичные источники бесперебойного питания серии «РАПАН» предназначен для электропитания РЭА номинальным напряжением 12 В.
Область применения источника — обеспечение бесперебойного питания систем охранно-пожарной сигнализации, видеонаблюдения и других устройств.

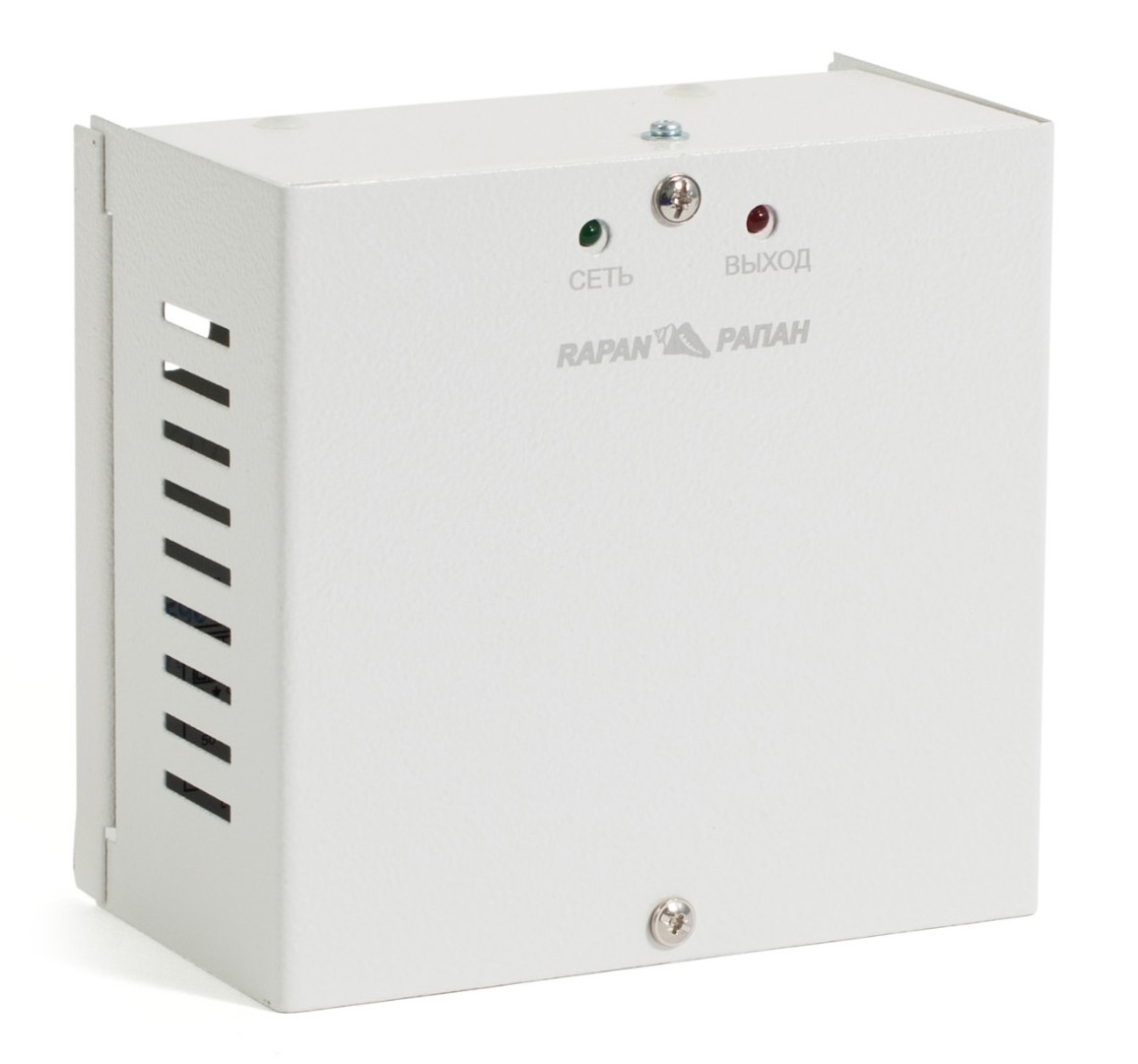

Технические характеристики ББП РАПАН-20
| 1 | Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 187…242 | ||
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» | 12,4…13,9 | |
| при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» | 10,1…13,6 | |||
| 3 | Номинальный ток нагрузки, А | 1,7 | ||
| 4 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при отсутствии АКБ кратковременно (не более 10 мин.), А | 2 | ||
| 5 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при наличии АКБ кратковременно (не более 5 сек.), А | 2 | ||
| 6 | Максимальный ток нагрузки в режиме «РЕЗЕРВ», А | 2 | ||
| 7 | Ток заряда АКБ, А, не более | 0,18 | ||
| 8 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,1 | ||
| 9 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 | ||
| 10 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 5 | ||
| 11 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||

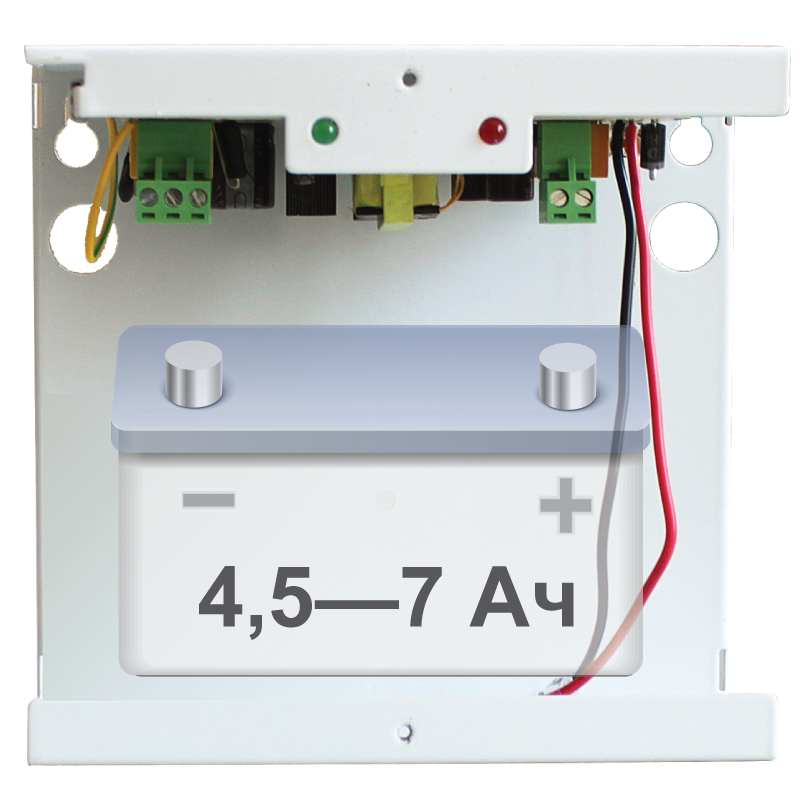

| 12 | Рекомендуемая ёмкость АКБ, Ач | 4,5—7 | ||
| 13 | Количество АКБ, шт. | 1 | ||
| 14 | Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 1,5 | ||
| 15 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 160х150х85 | |
| в упаковке | 175х155х90 | |||
| 16 | Масса, НЕТТО (БРУТТО), кг, не более | 0,75 (0,85) | ||
| 17 | Диапазон рабочих температур, °С | 0…+40 | ||
| 18 | Относительная влажность воздуха при 25 °С, %, не более | 90 | ||
| 19 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | ||
