Описание
Экономичные источники бесперебойного питания серии «РАПАН» предназначен для электропитания РЭА номинальным напряжением 12 В.
Область применения источника — обеспечение бесперебойного питания систем охранно-пожарной сигнализации, видеонаблюдения и других устройств.

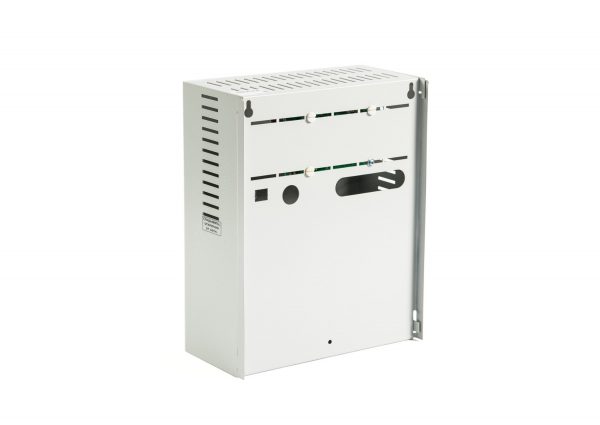

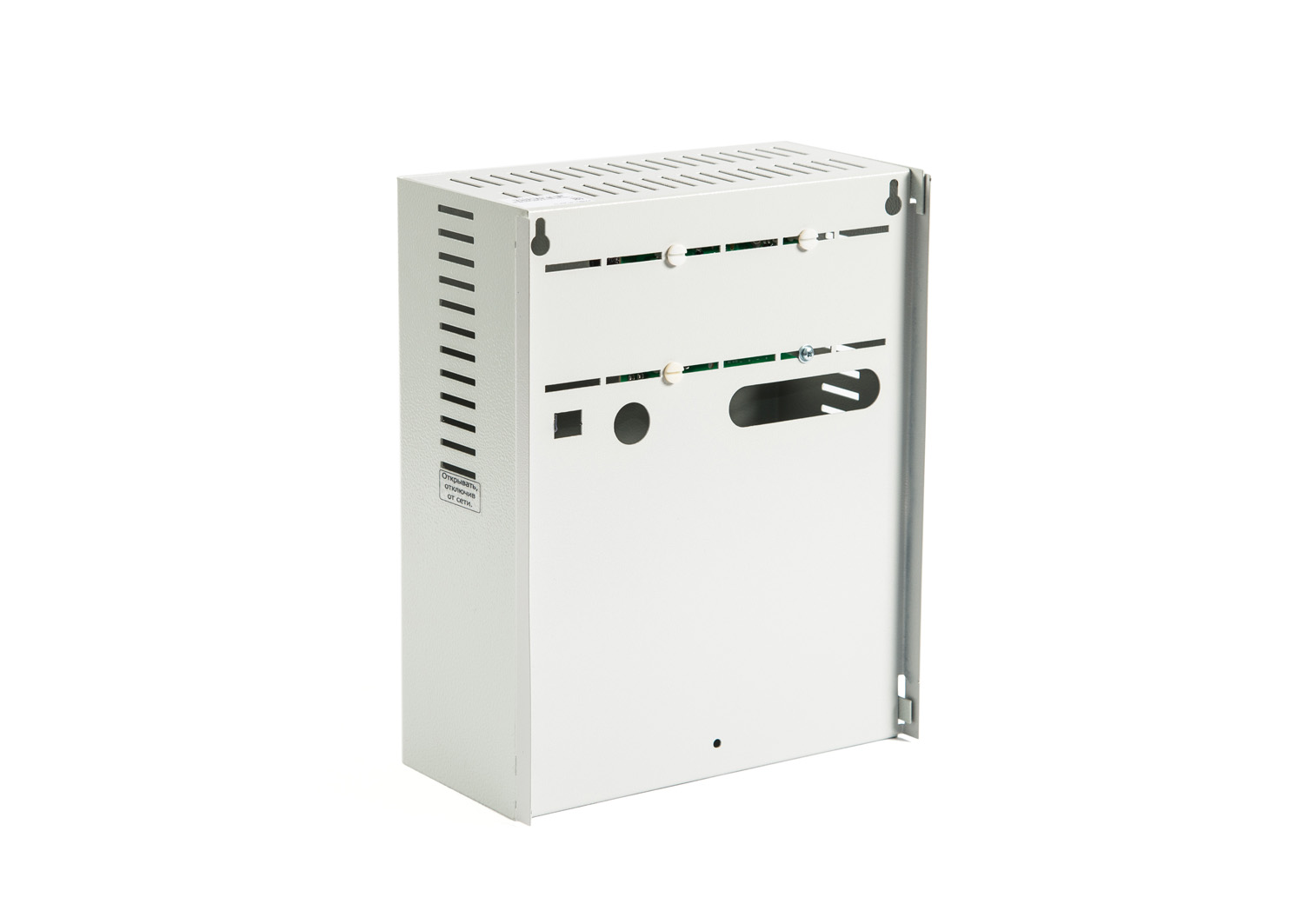

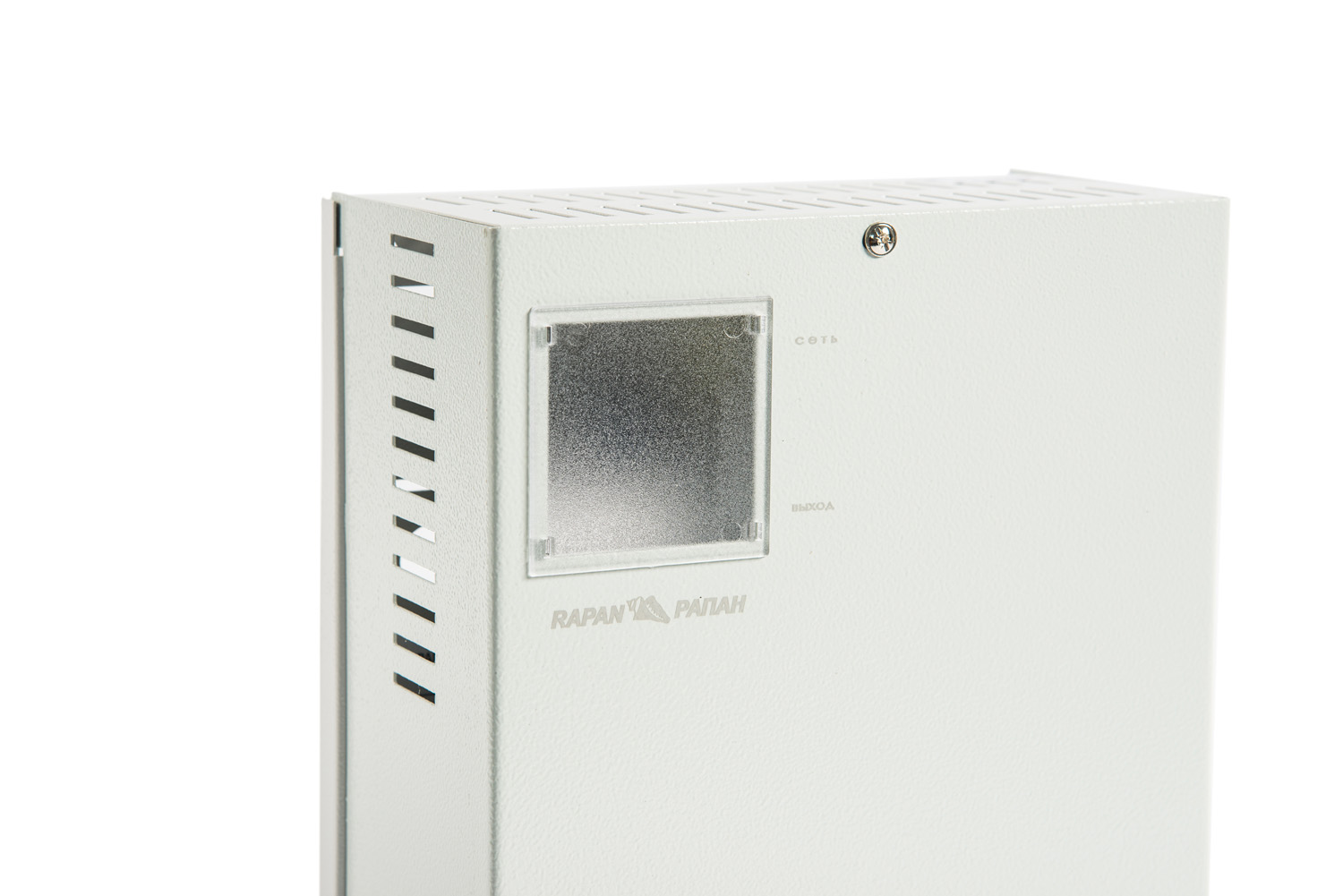

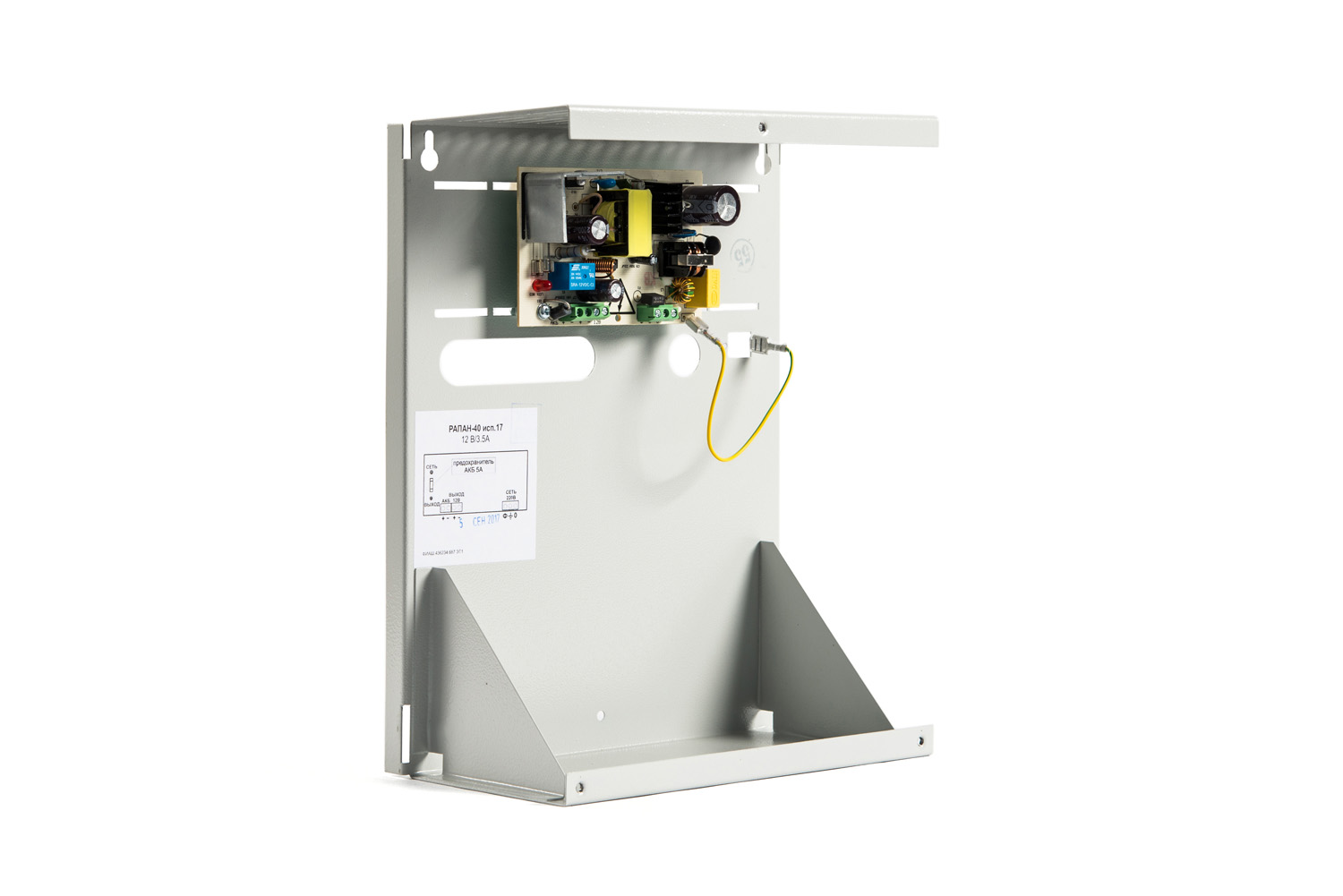

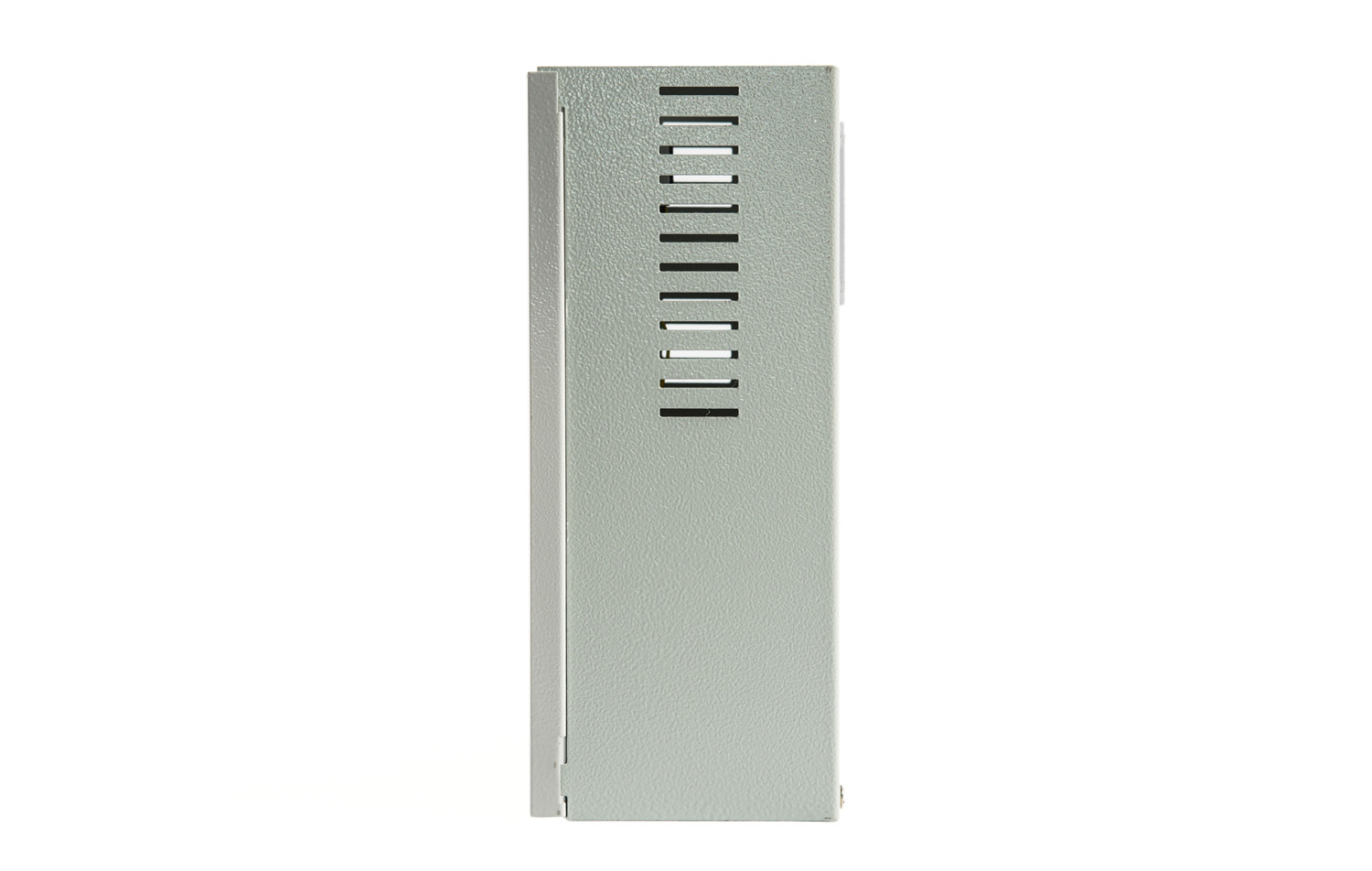

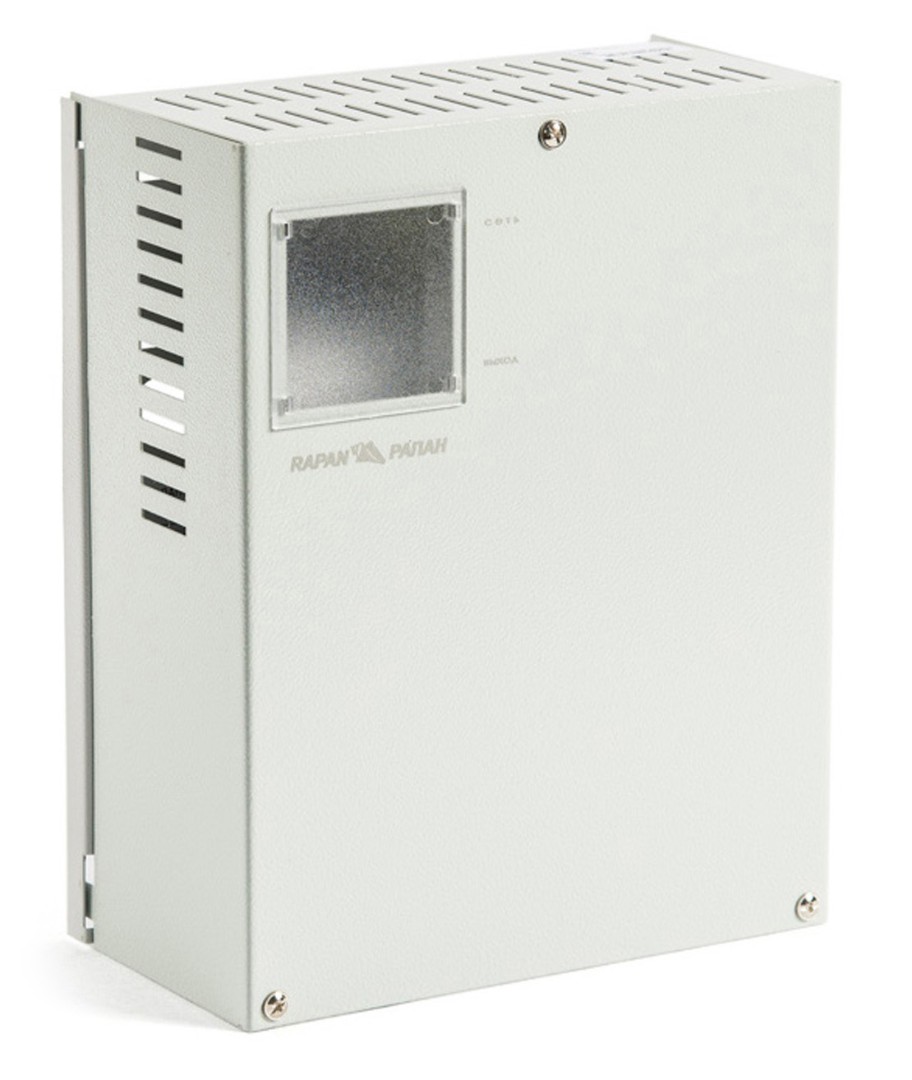

Корпус ББП РАПАН — 40 исп.2х7 позволяет встроить 1 АКБ х 17 Ач или 2 АКБ х 7 Ач.
 |
защита от глубокого разряда АКБ |
 |
защита от переполюсовки клемм АКБ |
 |
защита от короткого замыкания в нагрузке |
Технические характеристики ББП РАПАН — 40 исп.2х7
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 187…245 | |
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» | 13,6…13,9 |
| при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» | 10,0…13,5 | ||
| 3 | Выходной ток номинальный при отсутствии АКБ, А, не более | 4,0 | |
| 4 | Выходной ток номинальный при наличии АКБ, А, не более | 3,5 | |
| 5 | Выходной ток максимальный при наличии АКБ в течение 5 сек, А, не более | 5 | |
| 6 | Выходной ток максимальный в режиме «РЕЗЕРВ», А, не более | 4 | |
| 7 | Средний ток заряда АКБ, А, не более | 0,5 | |
| 8 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,1 | |
| 9 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | 200 | |
| 10 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 3 | |
| 11 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| 12 | Рекомендуемая ёмкость АКБ, Ач | 17, 7 | |
| 13 | Количество АКБ, шт. | 1 или 2* | |
| 14 | Сечение провода, зажимаемого в клеммах колодок, мм2 | «ВЫХОД» и «СЕТЬ» | 2,5 |
| 15 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 284х228х119 |
| в упаковке | 300х245х133 | ||
| 16 | Масса, НЕТТО (БРУТТО), кг, не более | 2,3 (2,5) | |
| 17 | Диапазон рабочих температур, °С | -10…+40 | |
| 18 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| 19 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
* В зависимости от ёмкости, 17 Ач или 2х7 Ач.
