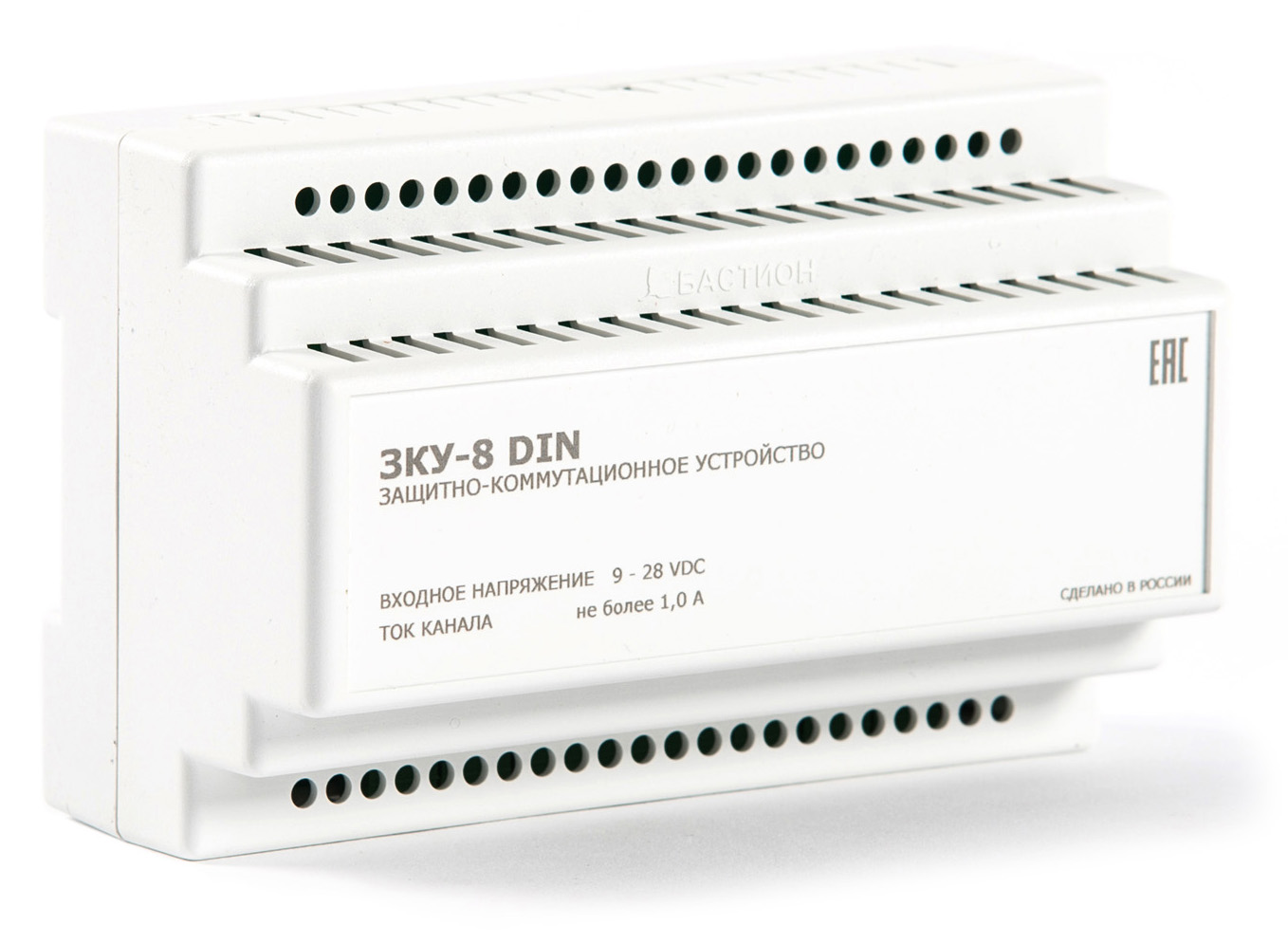

ЗКУ-8 DIN

Защитно-коммутационное устройство для коммутации и защиты от КЗ линии питания 9-28 В, 8 каналов по 1 А; быстроразъемные клеммы для удобства монтажа; самовосстанавливающиеся предохранители в каждом канале, индикация по каждому каналу. Малогабаритный корпус на DIN-рейку.

Категории: , Метка:

Описание

Дополнительная информация

При использовании проводов большой протяженности и малого сечения на выходе линии мы получаем реальное напряжение, которое может оказаться непригодным для питания тех или иных приборов, может возникнуть ситуация, когда, например, при коротком замыкании (КЗ) в конце такого длинного шлейфа питания не произойдёт перегорания выходного предохранителя источника питания. При этом источник будет работать, в основном, на нагрев провода. Этими причинами объясняется нецелесообразность разводки питания извещателей и прочих приборов ОПС с помощью индивидуальных длинных проводов малого сечения. Более того, если от ИВЭПРа отходит разветвлённая шина питания, то весьма затруднительно определить, в какой именно ветви шины произошло КЗ.

Для избежания подобных неприятностей, особенно на объектах с большой насыщенностью аппаратурой ОПС, рекомендуется применение так называемых защитно-коммутационных устройств (ЗКУ).
ЗКУ целесообразно располагать в местах концентрации извещателей. К примеру, источник резервированного питания может располагаться при входе на этаж или в специально выделенном помещениии, а при входах в отдельные группы помещений размещаются ЗКУ.

Преимущества

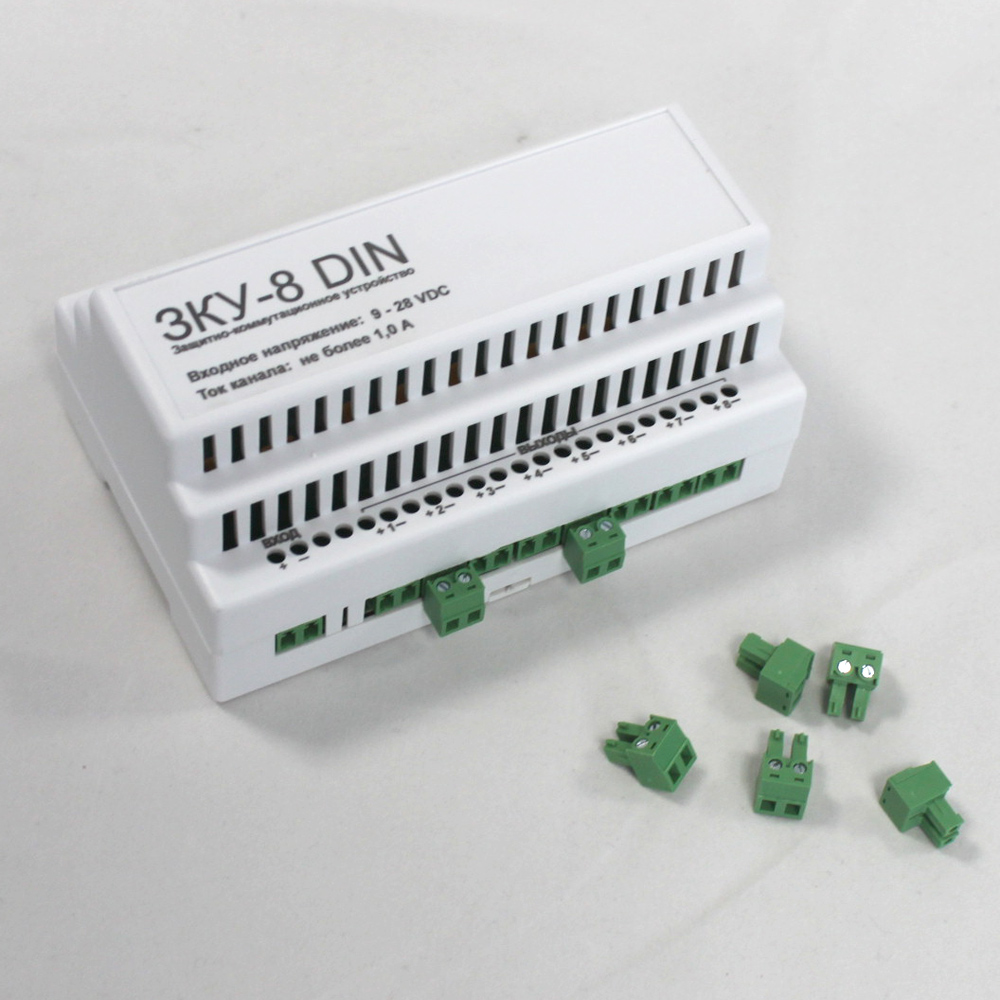

компактные габариты компактные габариты Съёмные клеммы съёмные клеммы

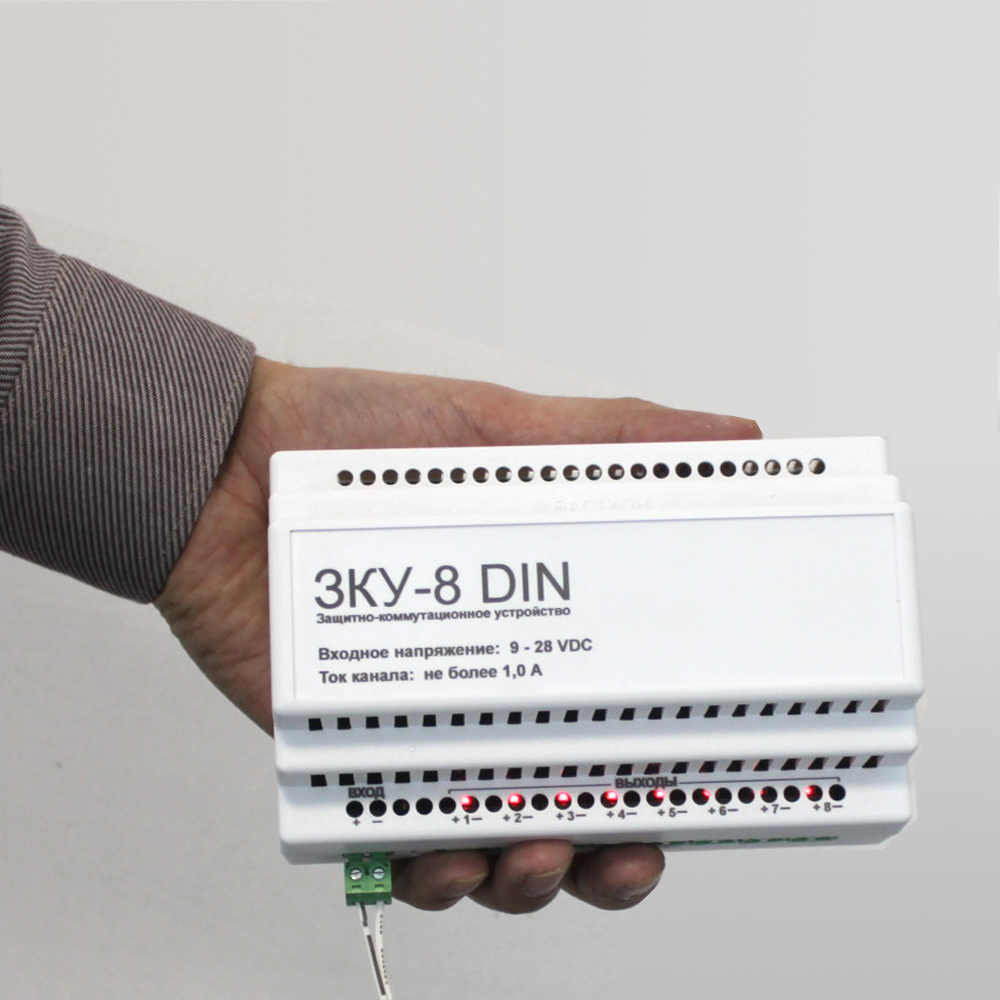

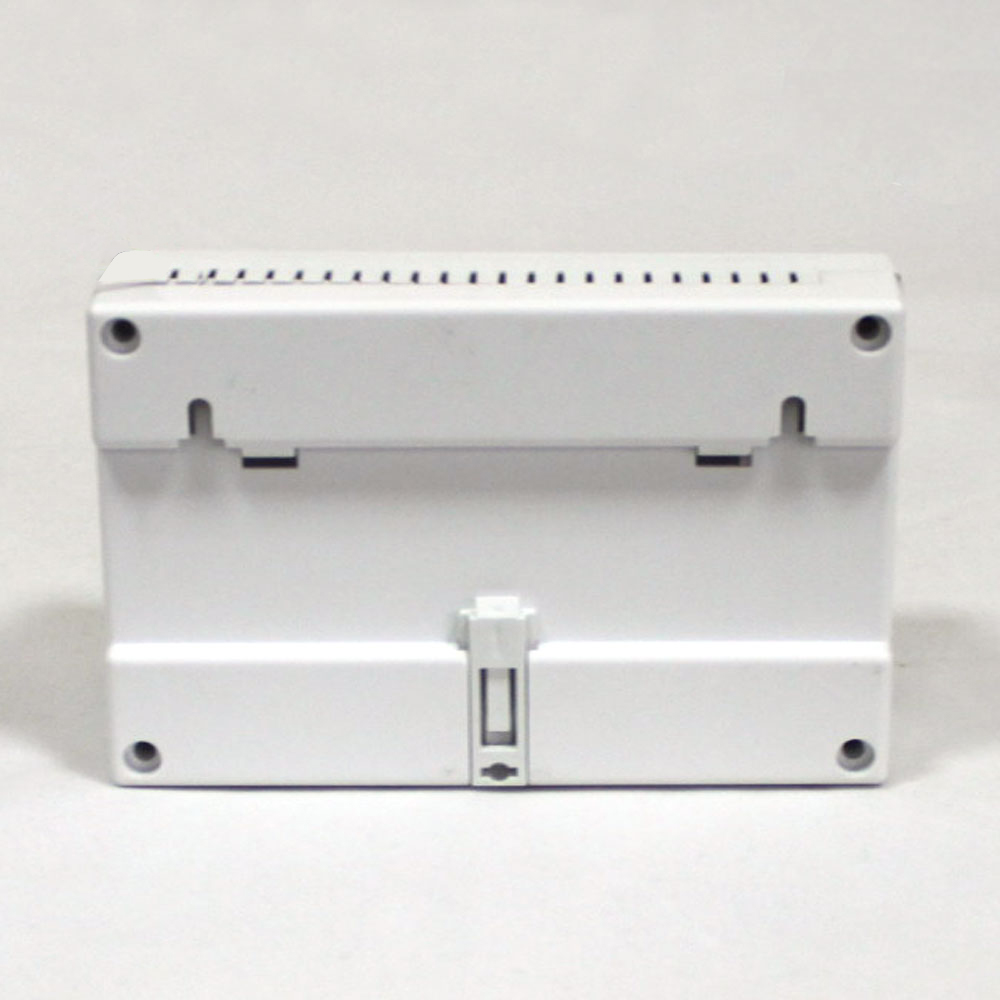

удобный монтаж на дин рейку либо винты удобный монтаж на DIN-рейку либо винты индикация состояния каждого канала индикация состояния каждого канала



Особенности ЗКУ-8 DIN

  • защита участков шлейфов питания;
  • индикация сработавшего предохранителя;
  • индикация наличия напряжения на главной шине питания;
  • внешняя светодиодная индикация состояния групп и внутренняя индикация состояния каналов;
  • индикацию каналов можно включать только на время обслуживания;
  • каждый канал имеет свой самовосстанавливающийся предохранитель;
  • индикация аварийного состояния.

ЗКУ-8 DIN. Технические характеристики

1 Входное напряжение, В 9…28
2 Потребляемый ток без нагрузки, мА, не более 19
3 Число выходных каналов, шт 8
4 Ток каждого канала, А, не более 1
5 Сечение провода, зажимаемого в клеммах колодок, мм2 1,5
6 Габаритные размеры ШхГхВ, не более, мм без упаковки с колодками 140х100х70
в упаковке 150х105х75
7 Масса, НЕТТО (БРУТТО), кг, не более 0,15(0,19)
8 Диапазон рабочих температур, °С -10…+40
9 Относительная влажность воздуха при 25°С, %, не более 80
10 Степень защиты оболочкой по ГОСТ 14254-96 IP20
