Описание
Конструкция корпуса защищена патентом № 175633

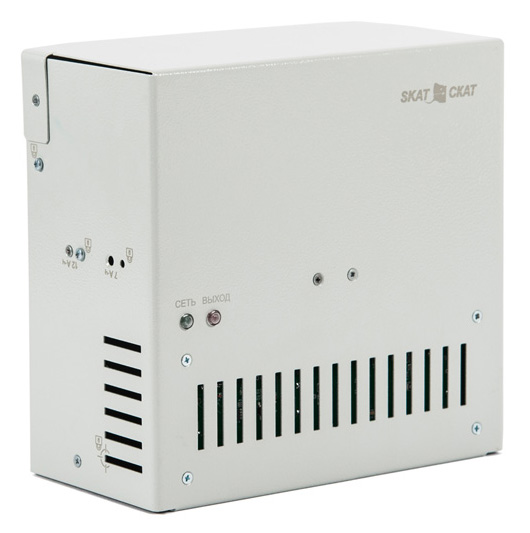

SKAT TOP (от англ. top — «верх») — серия источников питания в корпусе потолочного крепления.
Возникала ли у Вас такая проблема, когда необходимо установить источник питания, а свободного места на стене или в шкафу нет? Или когда необходимо произвести скрытый монтаж ИБП в целях вандалозащищенности или из эстетических соображений? Если Вы сталкивались с подобными ситуациями, то наверняка помните, сколько головной боли доставило решение такой рядовой задачи и к каким ухищрениям приходилось прибегать. С такими проблемами сталкиваются сотни монтажников и проектировщиков по всей стране, и мы не могли обойти этот вопрос стороной.
Компания БАСТИОН, как разработчик электронного оборудования с 25 летним стажем и лидер рынка источников питания для систем ОПС, предлагает качественно новое решение этих проблем — источник бесперебойного питания в корпусе потолочного крепления SKAT 12-2.0 TOP.

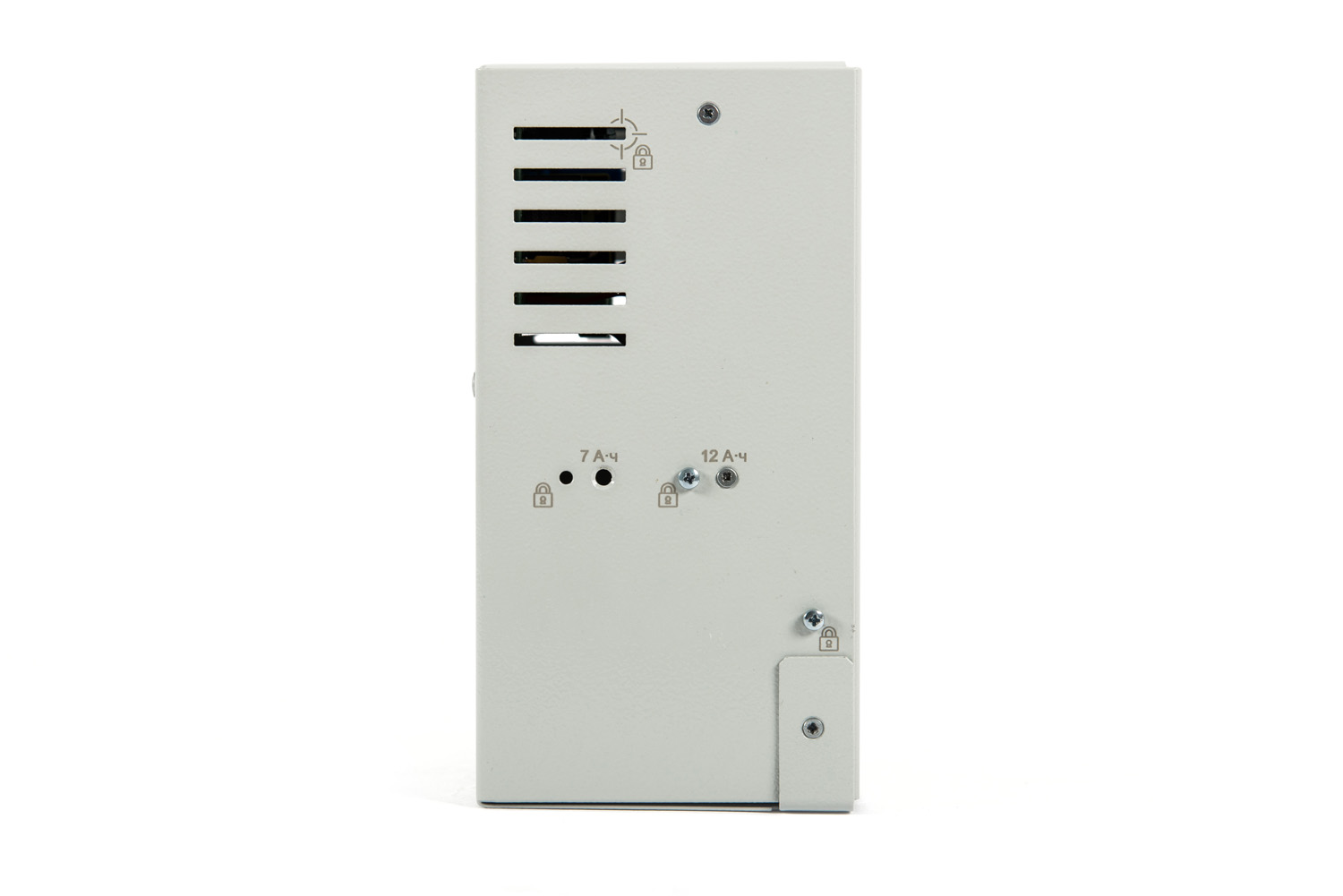

Корпус с продуманной системой крепежа позволяет повесить ИБП на любой горизонтальной поверхности. Уникальный механизм подвеса позволяет легко и быстро смонтировать источник на потолке и обеспечивает в дальнейшем удобное обслуживание, замену АКБ и демонтаж. Специальные дополнительные фиксаторы в крышке и основании корпуса делают монтаж еще более удобным и безопасным. Контрольные винты надежно фиксируют откидную крышку в закрытом положении и защищают от случайного открытия. Специальная скоба для удержания АКБ защищает от опрокидывания аккумулятора при открывании крышки и позволяет прочно удерживать АКБ 7—12 Ач. Система вентиляции и элементная база подобраны таким образом, чтобы источник не перегревался даже при использовании за подвесным потолком.

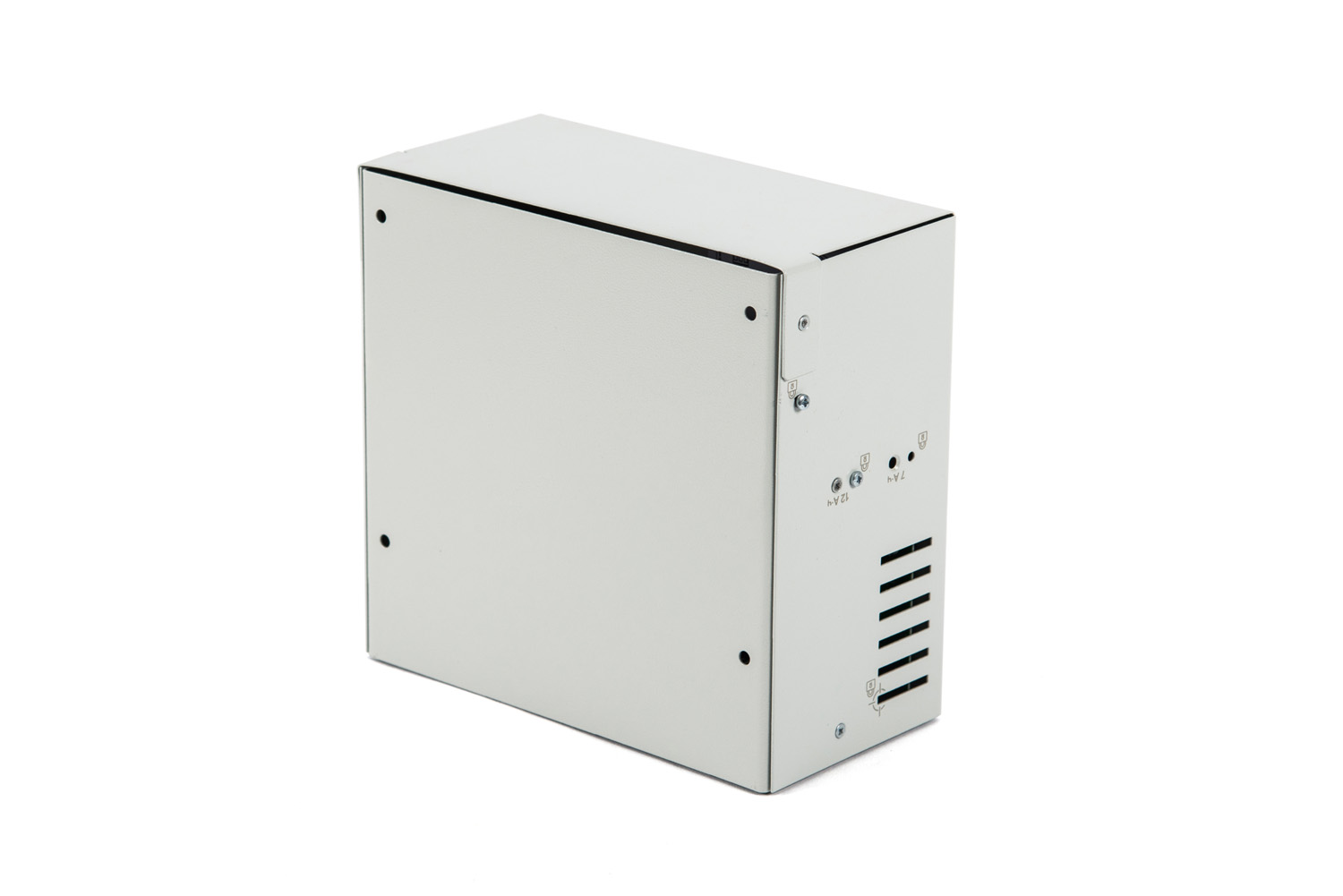

SKAT 12-2.0 TOP — это источник бесперебойного питания с уникальным корпусом потолочного крепления, который не имеет аналогов на российском рынке!
- Удобный монтаж на потолке
- Занимает минимум свободного места
- Возможность скрытого монтажа за навесным потолком
- Система подвеса оригинальной конструкции
- Дополнительная защита от опрокидывания

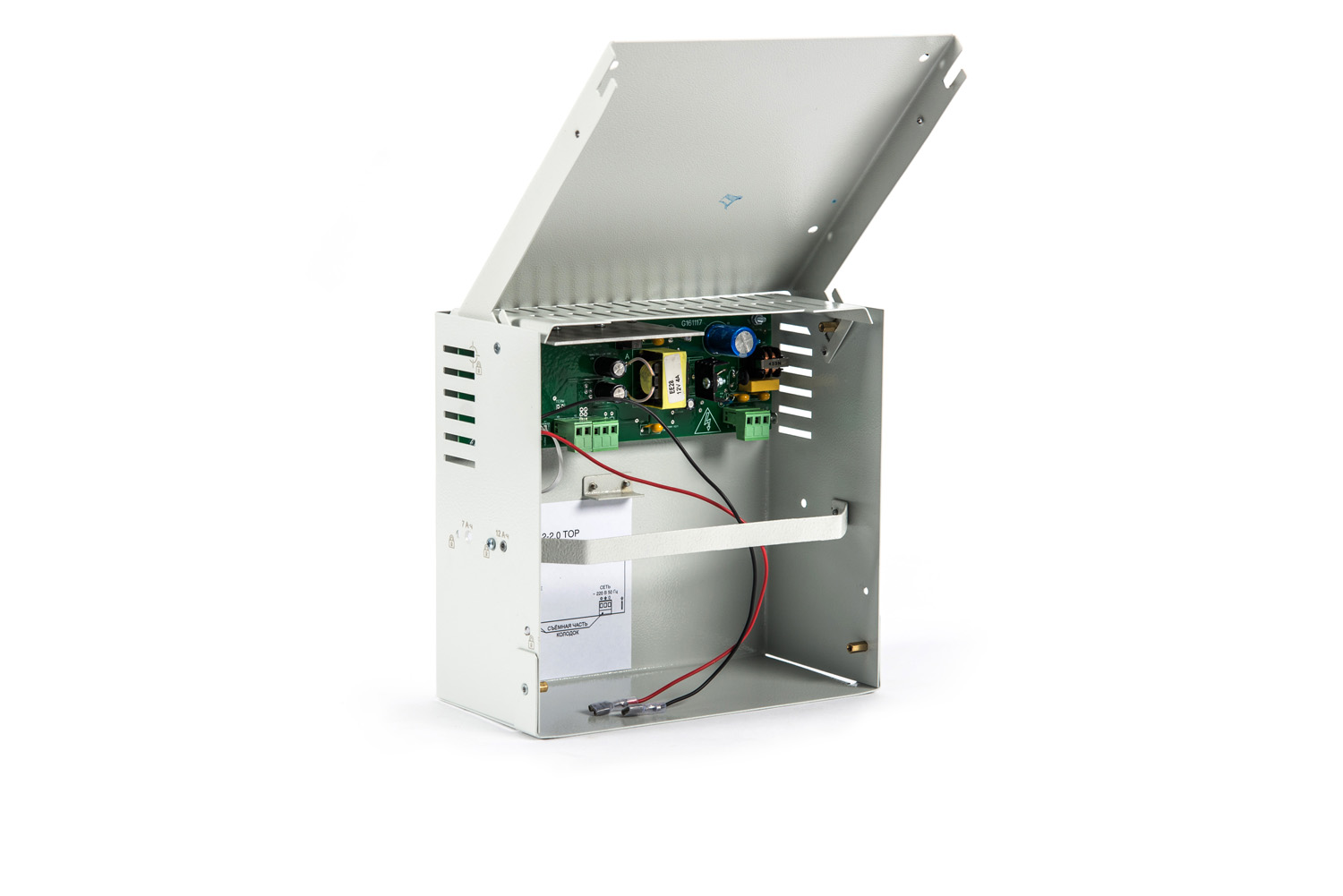

- Специальная скоба для удержания АКБ
- Продуманная система вентиляции

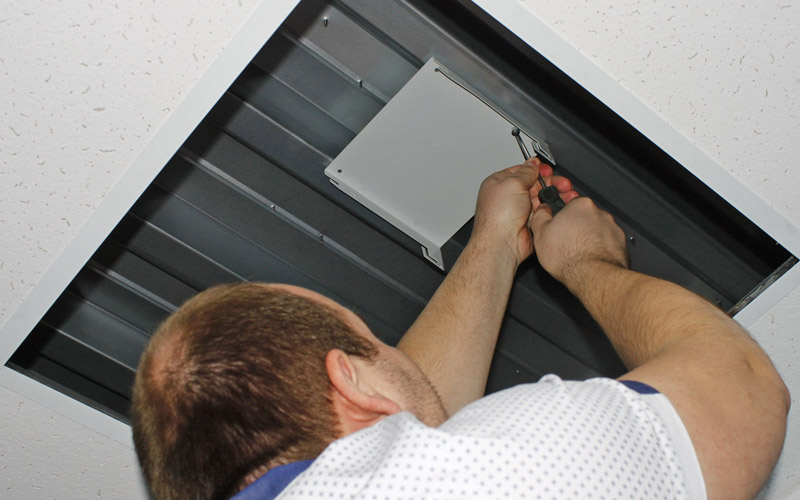

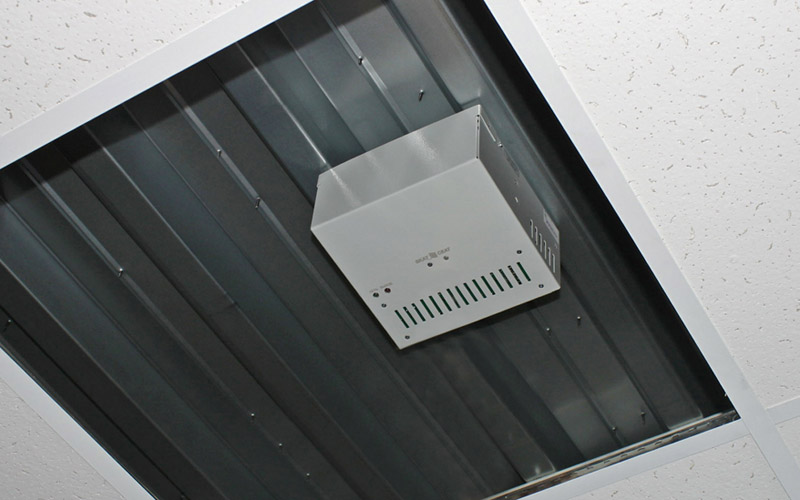

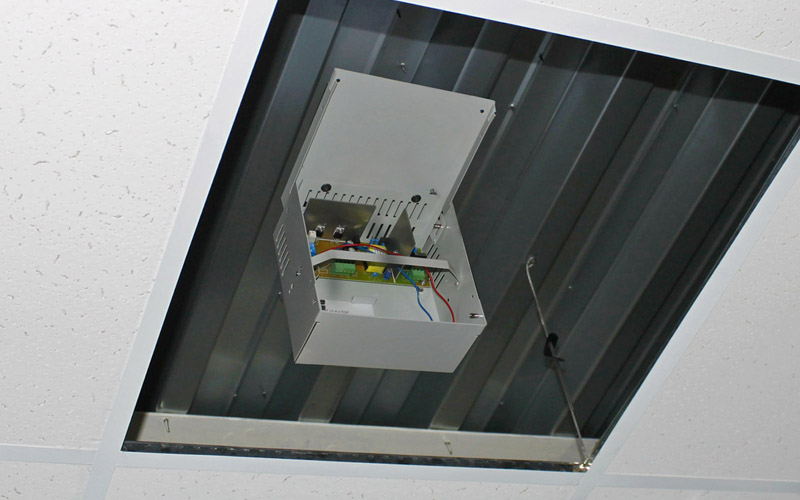

Установка на объекте
Особенности. SKAT 12-2.0 TOP обеспечивает
- Удобное крепление на потолок
- Удобство монтажа и установки АКБ за счет откидной крышки с фиксацией
- Возможность при необходимости снять крышку и провести монтаж в удобном для монтажника месте
- Защиту от падения частей корпуса и АКБ при открытии (снятии) крышки
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)
- световую индикацию режима работы: при наличии сети светодиод «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включен и горит ровным светом
- автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
- оптимальный заряд АКБ при наличии напряжения сети, режим «ОСНОВНОЙ» (см. п. 6 таблицы)
- ограничение степени разряда АКБ при отсутствии сети
- защиту от неправильного подключения клемм АКБ при помощи самовосстанавливающегося предохранителя
- защиту от кратковременного короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии изделия
- выдачу информационного сообщения «НАЛИЧИЕ СЕТИ» посредством выхода типа «открытый коллектор»
- функцию «холодный пуск», обеспечивающую восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.
SKAT 12-2.0 TOP. Технические характеристики
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 170…250 | |
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» | 12,9…13,8 |
| при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» | 9,5…12,6 | ||
| 3 | Напряжение заряда АКБ при наличии сетевого напряжения, В | 13,5…14,0 | |
| 4 | Ток нагрузки, A | при наличии сети 220 В, режим ОСНОВНОЙ» | 0…2,0 |
| от АКБ, режим «РЕЗЕРВ» | 0…2,5 | ||
| 5 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5 сек.), А не более | 2,5 | |
| 6 | Ток заряда АКБ, стабилизированный, А | 0…0,25 | |
| 7 | Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более | 30 | |
| 8 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,0 | |
| 9 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 100 | |
| 10 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 3 | |
| 11 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| 12 | Рекомендуемая емкость АКБ, Ач | 7—12 | |
| 13 | Количество АКБ, шт. | 1 | |
| 14 | Характеристики выходов в формате «открытый коллектор» | напряжение, В, не более, | 60 |
| ток, мА, не более, | 60 | ||
| 15 | Сечение провода, зажимаемого в клеммах колодок, мм2, не более | 2,5 | |
| 16 | Габаритные размеры ШхГхВ, мм, не более | без упаковки | 210х202х104 |
| в упаковке | 243х236х110 | ||
| 17 | Масса, НЕТТО (БРУТТО), кг, не более | 1,6 (1,8) | |
| 18 | Диапазон рабочих температур, °С | -10…+40 | |
| 19 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| 20 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
