Описание

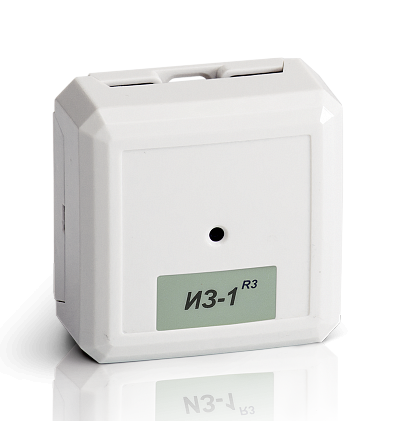

Изолятор шлейфа ИЗ-1 прот.R3 предназначен для размыкания части адресной линии связи (АЛС) при обнаружении признаков короткого замыкания.
Изолятор шлейфа ИЗ-1 прот.R3 является адресным устройством и занимает в АЛС один адрес.
На плате установлены два двухконтактных клеммника АЛС1 и АЛС2 для подключения к адресной линии связи. Клеммы АЛС1 и АЛС2 полностью равноправны при включении в АЛС.
На плате изолятора шлейфа расположены:
– клеммы АЛС1 и АЛС2 – двухконтактные клеммные колодки, полностью равноправны при включении в АЛС;
– индикатор состояния;
– кнопка ТЕСТ/тампер.
Защищаемый участок шлейфа начинается у изолятора и заканчивается у следующего изолятора или у последнего устройства в шлейфе или ответвлении.
| Состояние изолятора шейфа | Индикация |
|---|---|
| Дежурное | Мигание один раз в (4 – 5) секунд |
| Короткое замыкание АЛС | Частое мигание (2 раза в секунду) |
| Тест | Частое мигание в течение (2-3) с после нажатия на кнопку ТЕСТ |
| Нет питания | Выключена |
ИЗОЛЯТОР ШЛЕЙФА ИЗ-1 ПРОТ.R3 МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ПРИ ОРГАНИЗАЦИИ КОЛЬЦЕВОГО ШЛЕЙФА
