ИМ-1 прот.R3

Модуль интерфейсный ИМ-1 прот.R3 предназначен для управления считывателем или кодонаборным устройством. Модуль ИМ-1 прот.R3 работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Описание

Модуль ИМ-1 прот.R3 выполняет следующие функции:

  • преобразование интерфейса считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
  • индикация режимов работы модуля;
  • тестирование работоспособности модуля с помощью кнопки «Тест».

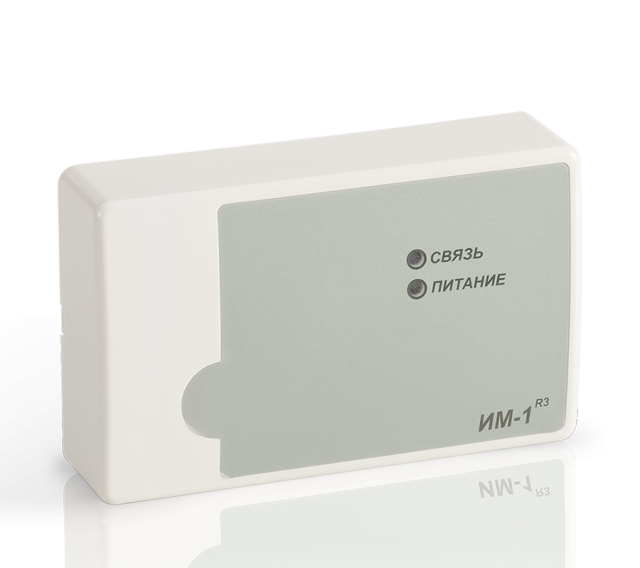

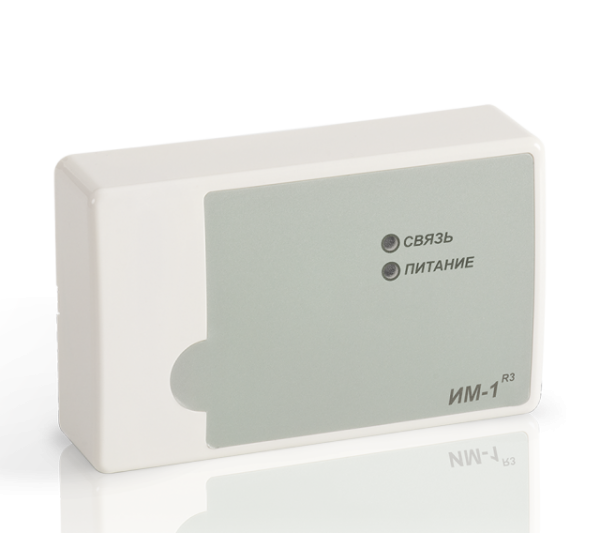

На лицевой панели модуля расположены два светодиода:

  • Связь — красный, мигает при наличии обмена по АЛС;
  • Питание — зеленый, постоянно горит при наличии питания модуля, погашен при его отсутствии.

Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1 прот.R3):

  • Используя разъем RJ-45;
  • Обычное подключение с помощью клеммных колодок под винт.

Модуль ИМ-1 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
