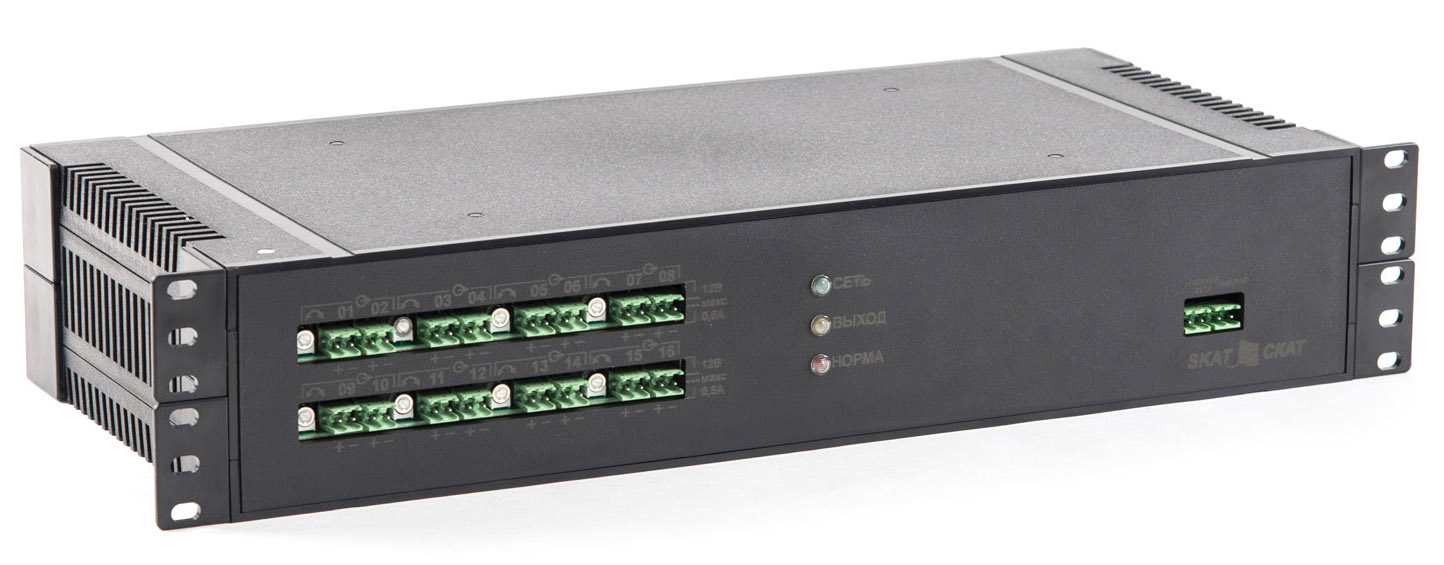

Источник бесперебойного питания SKAT-V.16 RACK

19″, 1 модуль 2U, 16 выходов по 0,5 А или 8 выходов по 1 А. Плавная регулировка выходного напряжения, максимальный ток по всем выходам 6 А, 2 внешние АКБ 26 Ач, 2 информационных выхода о состоянии источника.

Категории: , Метка:

Описание

Особенности SKAT-V.16 RACK

  • возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В;
  • фильтрация помех для устранения взаимного влияния нагрузок;
  • электронная защита выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
  • защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путём срабатывания самовосстанавливающегося предохранителя;
  • заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
  • автоматический переход в режим резервного питания нагрузок от АКБ, при отключении электрической сети;
  • защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
  • защита от короткого замыкания клемм АКБ посредством плавкого предохранителя;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
  • передача извещений о наличии сети (переходе на резерв) и аварии ЗУ посредством выходов «открытый коллектор»;
  • защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

SKAT-V.16 RACK. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 180…250
2 Выходное напряжение каждого канала, В Минимальное значение 11,8…12,9 *
Максимальное значение 14,6…15,2
3 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В 27,2…27,8
4 Максимальный ток нагрузки каждого выхода, A, не более 0,5 **, ***
5 Ток ограничения каждой пары выходов при КЗ, A 2,5
6 Максимальный ток заряда АКБ,  A 0,9…1,1
7 Снижение напряжения заряда АКБ при максимальном токе нагрузки, не более, 5 %
8 Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21…22
10 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
11 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 30
12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13 Рекомендуемая емкость АКБ, Ач 26
14 Количество АКБ, шт. 2
15 Характеристики выходов в формате «открытый коллектор» напряжение, В, не более, 60
ток, мА, не более, 100
16 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2 «Выход 12 В», «АКБ 24 В», «выходы открытый коллектор» 3,3
17 Габаритные размеры ШхГхВ, не более, мм без упаковки 480х210х86
в упаковке 500х447х91
18  Масса, НЕТТО (БРУТТО), кг, не более 2,4 (2,7)
19 Диапазон рабочих температур, °С -0…+40
20 Относительная влажность воздуха при 25°С, %, не более 95
21 Высота над уровнем моря, м, не более 1500
22 Степень защиты оболочкой по ГОСТ 14254-96 IP20

* При номинальном токе нагрузки выходное напряжение уменьшается на 0,2-0,5 В.
** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А.
*** Суммарный ток всех выходов не более 6 А.
