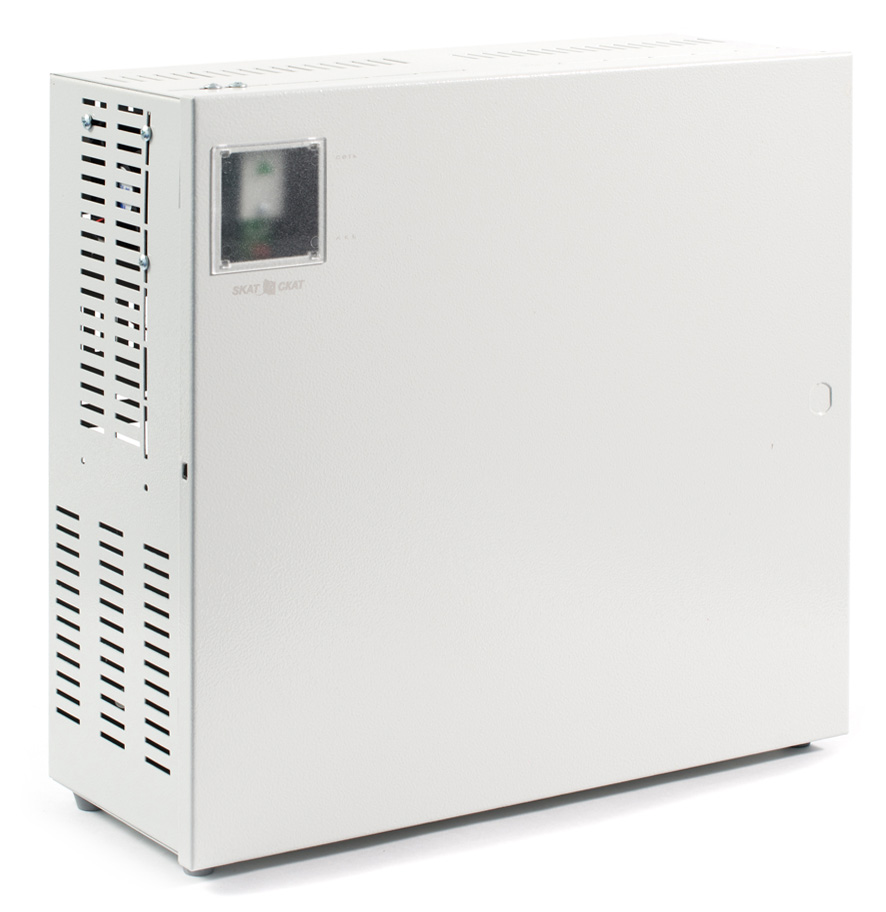

Источник бесперебойного питания SKAT-V.24x12VDC

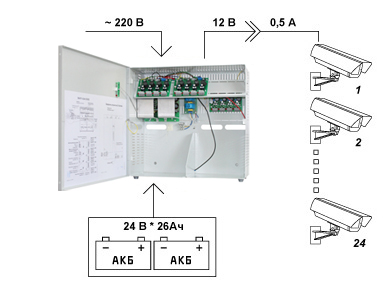

24 выхода по 0,5 А или 12 выходов по 1 А, необходима установка 2 АКБ 26 Ач. Максимальный ток по всем выходам — 9,5 А. Независимая регулировка выходного напряжения по каналам, фильтрация помех по каждому каналу, защита от КЗ и перегрузки по каждому каналу.

Категории: , Метка:

Описание

Особенности SKAT-V.24x12VDC

  • питание нагрузки стабилизированным напряжением (п.2 таблицы) при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
  • автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п.1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;
  • защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путём пережигания плавкого предохранителя (предохранитель входной платы преобразователей напряжения PN-V.8);
  • защита от переполюсовки подключаемой АКБ путём пережигания плавкого предохранителя (аккумуляторный предохранитель на плате зарядного устройства ЗУ-24V-9A);
  • защита батареи от глубокого разряда;
  • индикация наличия напряжения сети и напряжения питания преобразователей посредством светодиодных индикаторов «СЕТЬ» и «ВЫХОД» соответственно;
  • электронная защита выходов от перегрузки по току, в т.ч. — короткого замыкания с восстановлением нормального режима работы после устранения перегрузки;
  • фильтрация помех для устранения взаимного влияния нагрузок;
  • возможность плавной регулировки напряжения каждой пары выходов (п.2 таблицы).

SKAT-V.24x12VDC. Технические характеристики

Выход 12 В Выход 24 В
1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…242
2 Выходное напряжение каждого канала, В Минимальное значение 11,8…12,9* 20,0…20,5
Максимальное значение 14,6…15,2** 27,0…27,6
3 Выходное напряжение плавно регулируемое фиксированное
4 Максимальный ток нагрузки каждого выхода, А 0,5** *** 2,0***
5 Величина напряжения пульсации при номинальном токе нагрузки, мВ, не более 50 200
6 Ток ограничения выхода при коротком замыкании нагрузки, А, не более 2,5 —
7 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 20,6…21,4
8 Напряжение полностью заряженной батареи, В, не менее 27,5
9 Мощность, потребляемая изделием от сети ВА, не более 340
10 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11 Рекомендуемая ёмкость внешней АКБ, Ач 26
12 Количество АКБ, шт. 2
13 Габаритные размеры ШхГхВ, мм, не более без упаковки 460х438х192
в упаковке 470х445х200
14 Масса, НЕТТО (БРУТТО), кг, не более 8,5 (9,0)
15 Диапазон рабочих температур, °С 0…+40
16 Относительная влажность воздуха при 25°С, %, не более 95
17 Степень защиты оболочкой по ГОСТ 14254-96 IP20

* Заводская установка: от 12,2-12,7 В при номинальном токе нагрузки выходное напряжение уменьшается на 0,2—0,5 В.
** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А.
*** Суммарная мощность нагрузок по всем выходам —  не более 115 Вт.
