Источник бесперебойного питания SKAT-V.32

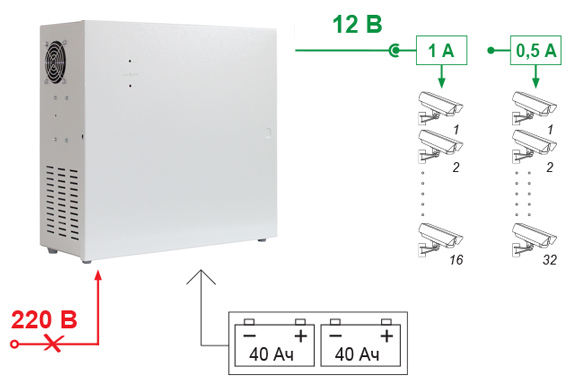

32 выхода по 0,5 А или 16 выходов по 1 А. Регулировка выходного напряжения, регулируемый ток заряда АКБ, максимальный ток по всем выходам — 14 А, корпус под 2 АКБ 40 Ач, 5 информационных выходов о состоянии источника. Независимая регулировка выходного напряжения по каналам, фильтрация помех по каждому каналу, защита от КЗ и перегрузки по каждому каналу.

Категории: , Метка:

Описание

Особенности SKAT-V.32

  • возможность плавной регулировки напряжения каждой пары выходов (п.2 таблицы);
  • фильтрация помех для устранения взаимного влияния нагрузок;
  • электронная защита выходов от перегрузки по току, в т. ч. — короткого замыкания с восстановлением нормального режима работы после устранения перегрузки;
  • защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путём пережигания плавкого предохранителя (предохранитель входной платы преобразователей напряжения PN-V.8);
  • заряд АКБ от питающей сети напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
  • автоматический переход в режим резервного питания нагрузок от внешней АКБ суммарным током потребления не более 20 А при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети;
  • электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
  • защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ;
  • защита от короткого замыкания клемм внешней АКБ;
  • контроль наличия внешней АКБ;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
  • защита от аварийного повышения выходного напряжения (блока ЗУ) путём автоматического отключения устройства;
  • выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор;
  • защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

SKAT-V.32. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…250
2 Выходное напряжение каждого канала, В Минимальное значение 12,4…13,8**
Максимальное значение 10,3…13,8**
3 Ток отключения нагрузки каждой пары выходов, А, не менее 2,5
4 Максимальный ток нагрузки каждого выхода, А 0,5***
5 Напряжение заряда АКБ при наличии сети 220В и температуре окружающей среды 25ºС, В 27,2…27,5
6 Максимальный ток заряда АКБ, А* 3,8; 6,9; 9,7
7 Максимальный ток выходов ОК, мA 100
8 Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 20,5…21,5
10 Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С 90
11 Мощность, потребляемая устройством от сети ВА, не более 790
12 Снижение напряжения заряда АКБ при максимальном токе нагрузке %, не более, 5
13 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
14 Рекомендуемая ёмкость АКБ, Ач 40
15 Количество АКБ, шт. 2
16 Габаритные размеры ШхГхВ, мм, не более без упаковки 460х438х192
в упаковке 470х445х200
17 Масса, НЕТТО (БРУТТО), кг, не более 10,3 (10,7)
18 Диапазон рабочих температур, °С 0…+40
19 Относительная влажность воздуха при 25 °С, %, не более 95
20 Степень защиты оболочкой по ГОСТ 14254-96 IP20

* Устанавливается пользователем.
** Заводская установка. При номинальном токе нагрузки выходное напряжение уменьшается на 0,2-0,4 В.
*** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А.
