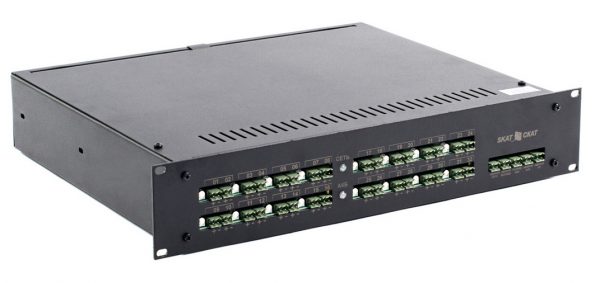

Источник бесперебойного питания SKAT-V.32 RACK

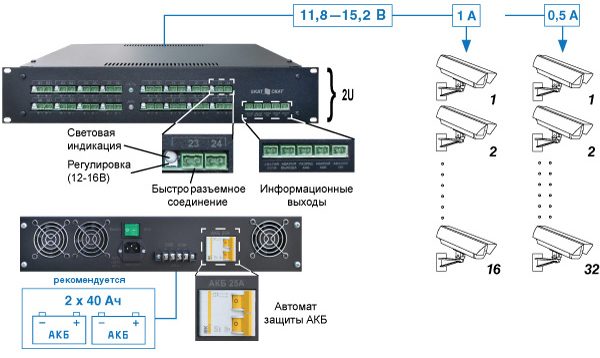

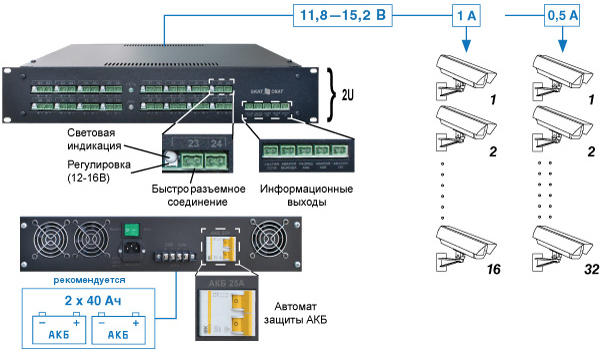

19″, 2U, 32 выхода по 0,5 А или 16 выходов по 1 А. Плавная регулировка выходного напряжения, максимальный ток по всем выходам 14 А, 2 внешние АКБ 40 Ач, 5 информационных выходов о состоянии источника

Категории: , Метка:

Описание

Особенности SKAT-V.32 RACK

  • возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В;
  • фильтрация помех для устранения взаимного влияния нагрузок;
  • электронная защита выходов от перегрузки по току, в т.ч. — короткого замыкания с восстановлением нормального режима работы после устранения перегрузки;
  • защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путём срабатывания самовосстанавливающегося предохранителя;
  • заряд АКБ от питающей сети напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
  • автоматический переход в режим резервного питания нагрузок от АКБ суммарным током потребления не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы, или при отключении электрической сети;
  • электронная защита от перегрева для предотвращения выхода из строя БЛ производится отключение нагрузки;
  • защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
  • защита от короткого замыкания клемм АКБ посредством срабатывания автомата защиты АКБ;
  • контроль наличия АКБ;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
  • защита от аварийного повышения выходного напряжения (блока ЗУ) путём автоматического отключения устройства;
  • выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти релейных выходов;
  • защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

SKAT-V.32 RACK. Технические характеристики

1 Напряжение питающей сети,В 187…250
частотой 50Гц
2 Выходное напряжение каждого канала, В Минимальное значение 11,8-12,9 *
Максимальное значение 14,6-15,2
3 Ток ограничения каждой пары выходов при КЗ, А, не более 2,5
4 Максимальный ток нагрузки каждого выхода, А 0,5 **
5 Напряжение заряда АКБ при наличии сети 220В и температуре окружающей среды 25ºС, В от 27,2 до 27,5
6 Максимальный ток заряда АКБ, А 6
7 Максимальный ток релейных информационно-диагностических выходов, мA 100
8 Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 20,5…21,5
10 Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С 90
11 Мощность, потребляемая устройством от  сети ВА, не более 700
12 Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более, 5 %
13 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
14 Количество аккумуляторов в батарее, шт 2
15 Рекомендуемая ёмкость АКБ, Ач 38
16 Рабочие условия эксплуатации:

  • температура окружающей среды от 0°С до +40°С;
  • относительная влажность воздуха не более 90%, при температуре окружающей среды +25°С;
  • отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.);
17 Габаритные размеры ШхВхГ, мм 485х405х95
18 Вес без АКБ, кг, не более НЕТТО (БРУТТО) 7,0 (7,2)

* Заводская установка. При номинальном токе нагрузки  выходное напряжение уменьшается на 0,2-0,5 В.
** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А
