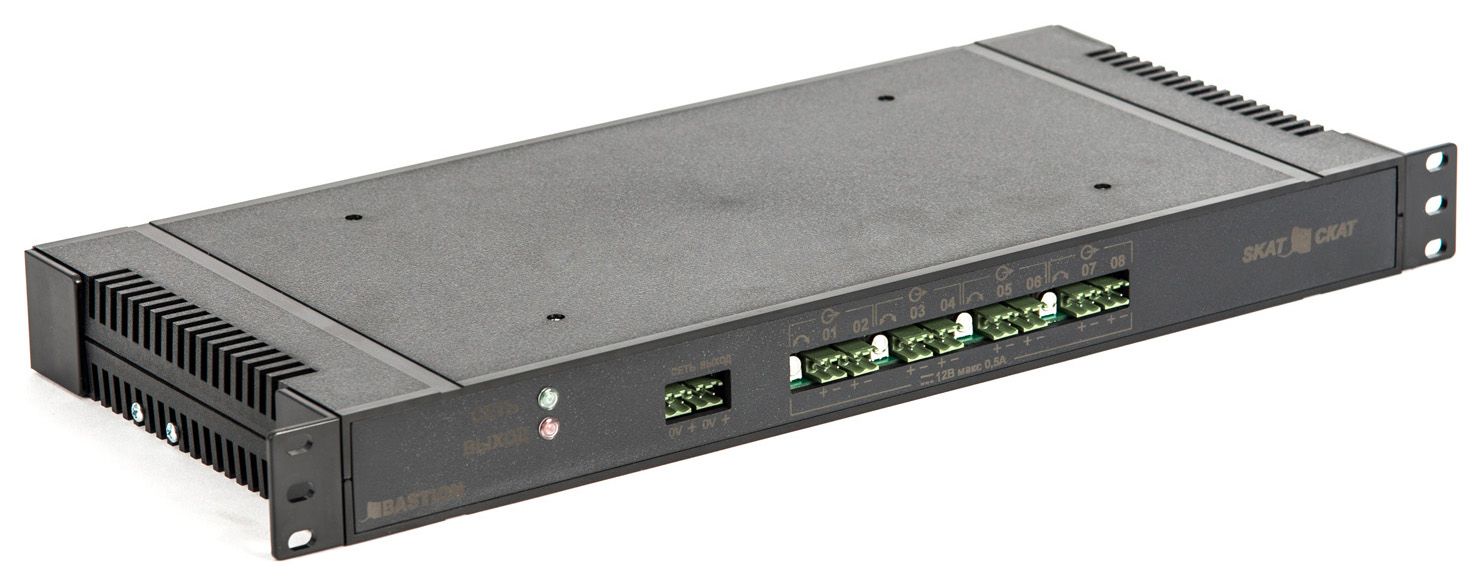

Источник бесперебойного питания SKAT-V.8 RACK

19″, 1U, 8 выходов по 0,5 А или 4 выхода по 1 А. Плавная регулировка выходного напряжения, максимальный ток по всем выходам — 4,5 А, 2 внешние АКБ 26 Ач. 2 информационных выхода о состоянии источника.

Категории: , Метка:

Описание

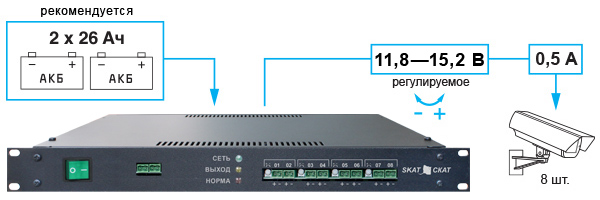

SKAT-V.8 RACK выходы

Особенности SKAT-V.8 RACK

  • возможность плавной регулировки напряжения каждой пары выходов в соответствии с п.2 таблицы;
  • фильтрация помех для устранения взаимного влияния нагрузок;
  • электронная защита выходов от перегрузки по току, в т. ч. от короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
  • защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей;
  • заряд АКБ от питающей сети напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
  • автоматический переход в режим резервного питания нагрузок от АКБ, при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети;
  • защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством самовосстанавливающегося предохранителя;
  • защита от короткого замыкания клемм АКБ посредством самовосстанавливающегося предохранителя;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
  • передача извещений о наличии сети и наличии выходного напряжения посредством выходов типа «открытый коллектор»;
  • защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя;
  • защита выходов от импульсных перенапряжений, образующихся вследствие разрядов молнии и коммутационных процессов в электрических сетях;
  • функция «холодный пуск» — восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.

SKAT-V.8 RACK. Технические характеристики

1 Напряжение питающей сети, В 165…265
2 Выходное напряжение каждого канала, В Минимальное значение 11,8…12,9*
Максимальное значение 14,6…15,2
3 Ток ограничения каждой пары выходов при КЗ, А, не более 2,5
4 Максимальный ток нагрузки каждого выхода, А 0,5**
5 Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды 25 °С, В 27,2…27,5
6 Максимальный ток заряда АКБ, А, не более 0,7
8 Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
9 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 20…21
10 Мощность, потребляемая устройством от сети, Вт, не более 150
11 Величина напряжения пульсаций при номинальном токе нагрузки, мВ, не более 30
12 Номинальное напряжение АКБ (герметичных свинцово-кислотных необслуживаемых), В 12 В
13 Количество аккумуляторов в батарее, шт 2
14 Рекомендуемая ёмкость АКБ, Ач 17-40
15 Рабочие условия эксплуатации:
— температура окружающей среды от 0°С до +40°С;
— относительная влажность воздуха не более 90%, при температуре окружающей среды +25°С;
— отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.);
16 Габаритные размеры ШхВхГ, мм 480х210х43
17 Вес нетто (брутто), кг, не более 1,3 (1,5)

* Заводская установка. При номинальном токе нагрузки выходное напряжение уменьшается на 0,2…0,5 В.
** Ток нагрузки каждого выхода допускается увеличивать до 1,0 А, при условии, что суммарный ток пары выходов — не более 1,0 А.
