Описание
Источник имеет две выходные питающие клеммы: «+13 В» и «+12 В». Выходное напряжение на основ ной клемме «+13 В» имеет значение (13,0…13,8) В при токе нагрузки от 0 А до 1,2 А. Источник может обеспечивать кратковременный (1-2 с) ток нагрузки до 3- 4 А (при работе от сети и подключенной АКБ), например, в случае работы на электромеханические замки.
Функция резервирования заключается в автоматическом переходе в режим работы от аккумуляторной батареи при пропадании напряжения сети, при этом источник питает подключенные к нему приборы от одной герметизированной необслуживаемой свинцовой аккумуляторной батареи с номинальным напряжением 12 В, емкостью 4,5 А ч.
Источник обеспечивает: защиту от короткого замыкания выхода с автоматическим восстановление напряжения после устранения аварийного режима; электронную защиту от переполюсовки АКБ и при замыкании клемм подключения АКБ, защиту схемы источника от повреждений при скачках сетевого напряжения, защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.
Конструкция

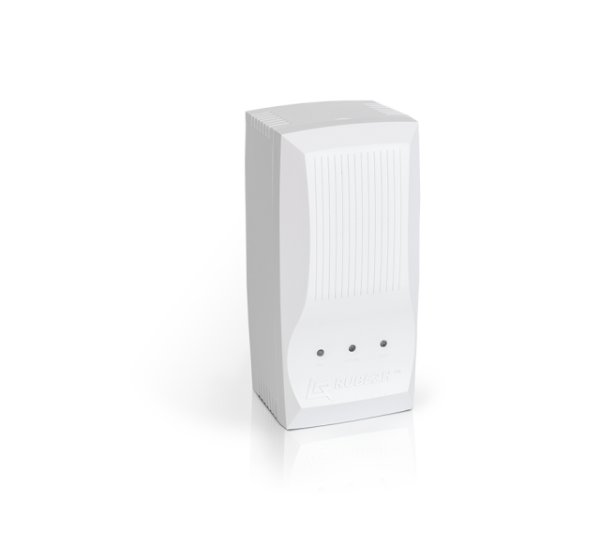

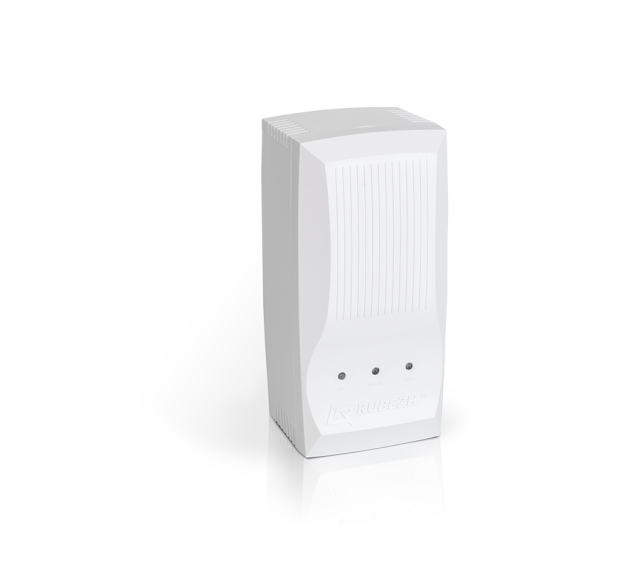

Источник представляет собой плату с радиоэлементами, расположенную внутри пластмассового корпуса белого цвета, и обеспечивающую преобразование напряжения сети от 140 до 260 В с частотой от 47 до 63 Гц в постоянное напряжение с номиналами 12 В и 13 В. Источник имеет две выходные питающие клеммы: «+12 В» и «+13 В».
Информативность
На переднюю панель корпуса выведены индикаторы: состояния АКБ («АКБ»), выходного напряжения («ВЫХОД») и наличия сети («СЕТЬ»). Источник формирует потенциальный сигнал «Авария» для передачи информации во внешние цепи. Установка реле в данной модели не предусмотрена.
Индикатор СЕТЬ:
- при наличии сети 230 В – светится зеленым светом;
- при отсутствии сети 230 В – не светится.
Индикатор АКБ:
- при наличии исправной и заряженной АКБ – светится зеленым цветом;
- при отсутствии АКБ – не светится;
- при неправильном подключении (переполюсовке) АКБ – светится красным цветом.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;
- при отсутствии выходного напряжения на выходе – не светится.
Эксплуатация
Источник предназначен для круглосуточной непре-
рывной эксплуатации при:
- температуре окружающей среды от минус 25 до плюс 50 °С;
- относительной влажности воздуха 93% при температуре плюс 40 °С.
Наработка на отказ – не менее 40000 ч. Средний срок службы – не менее 10 лет.
