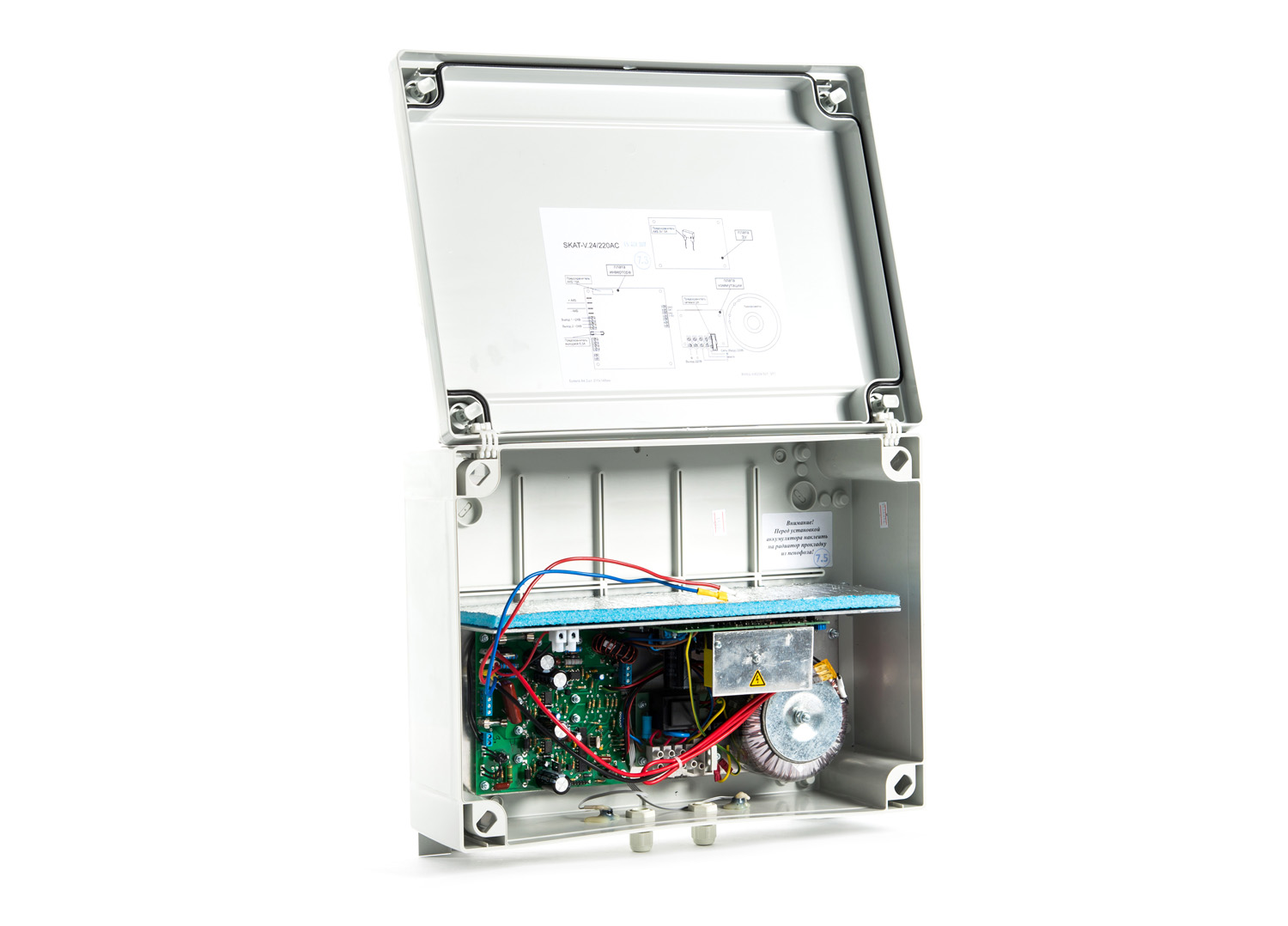

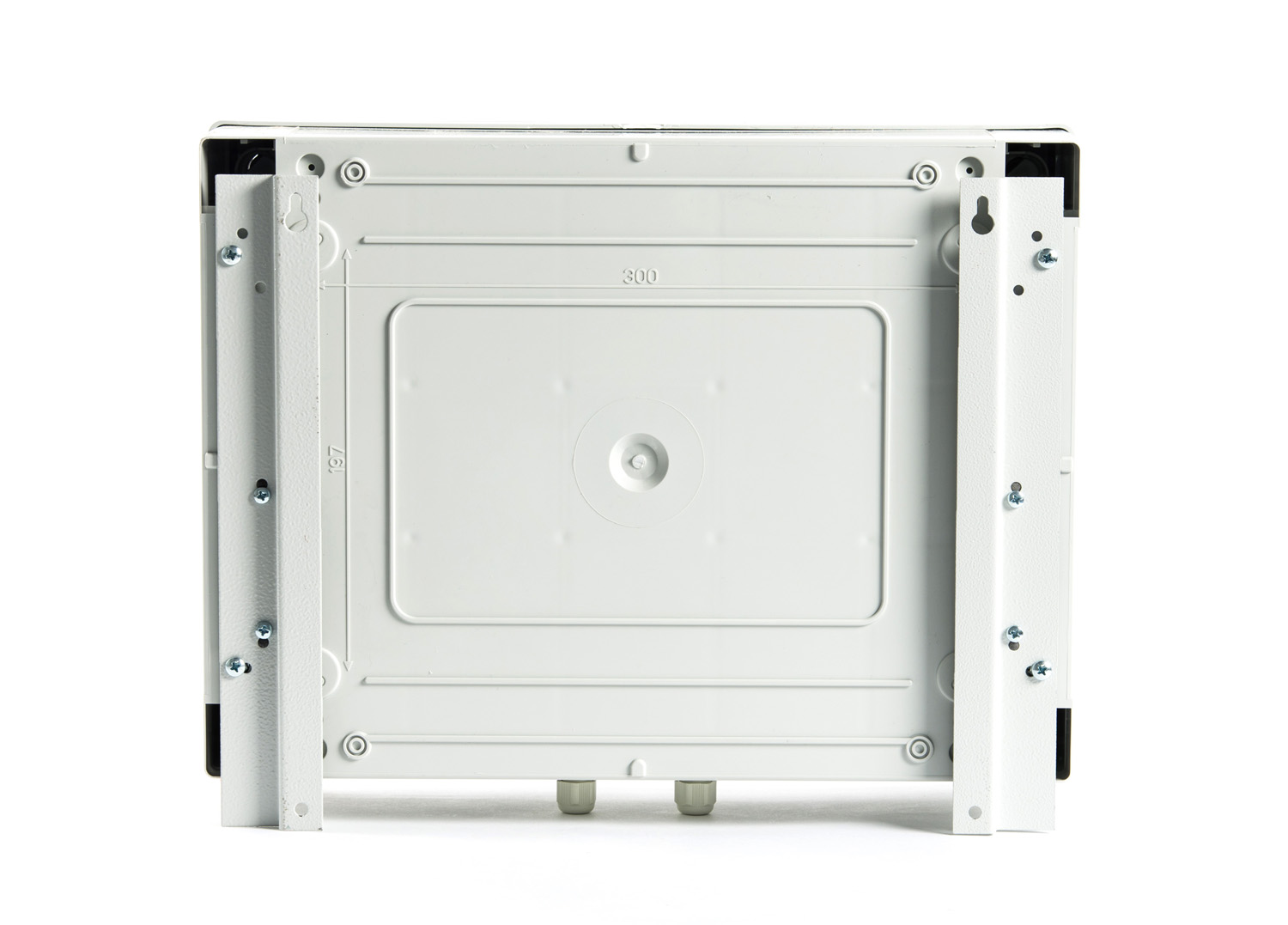

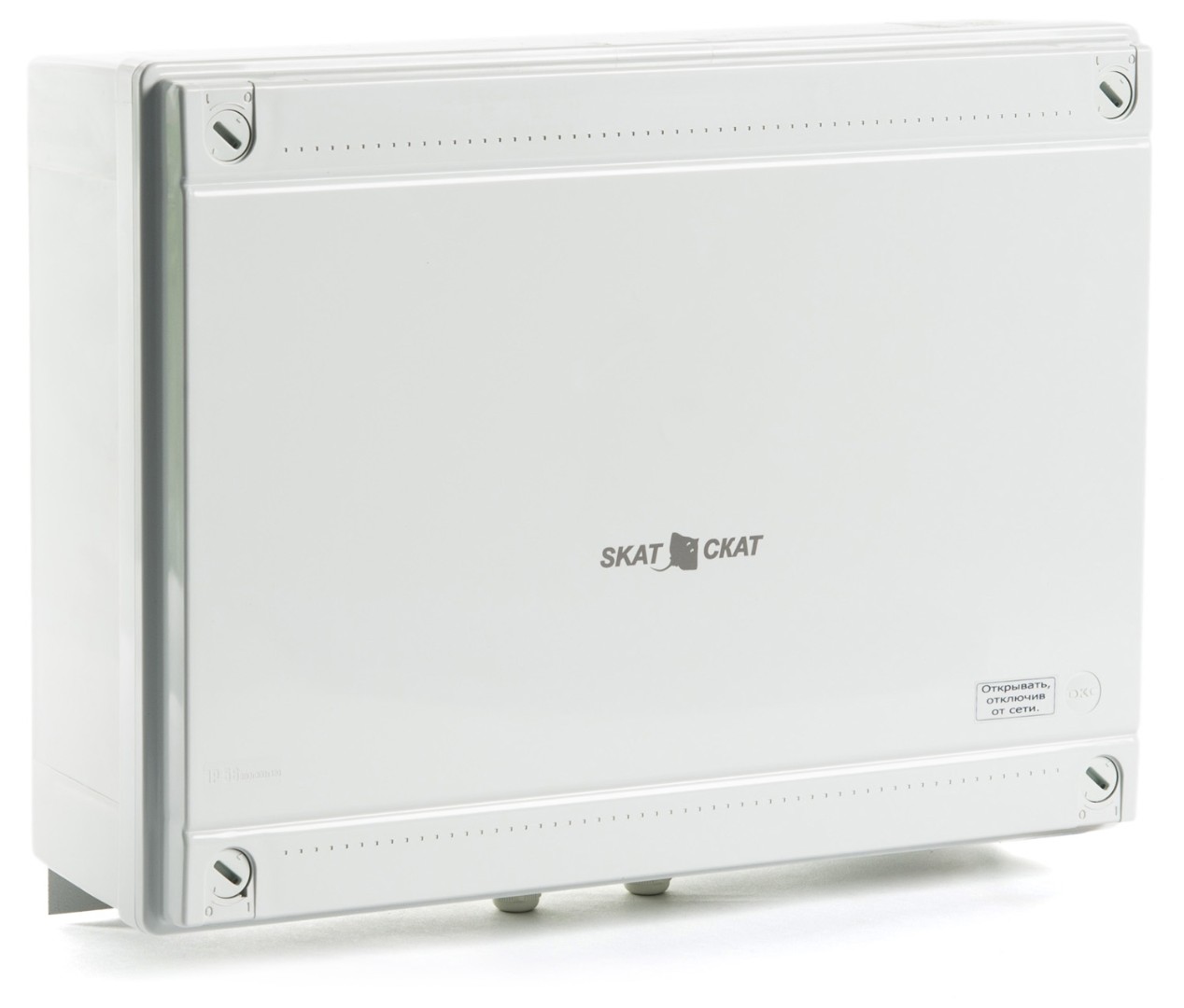

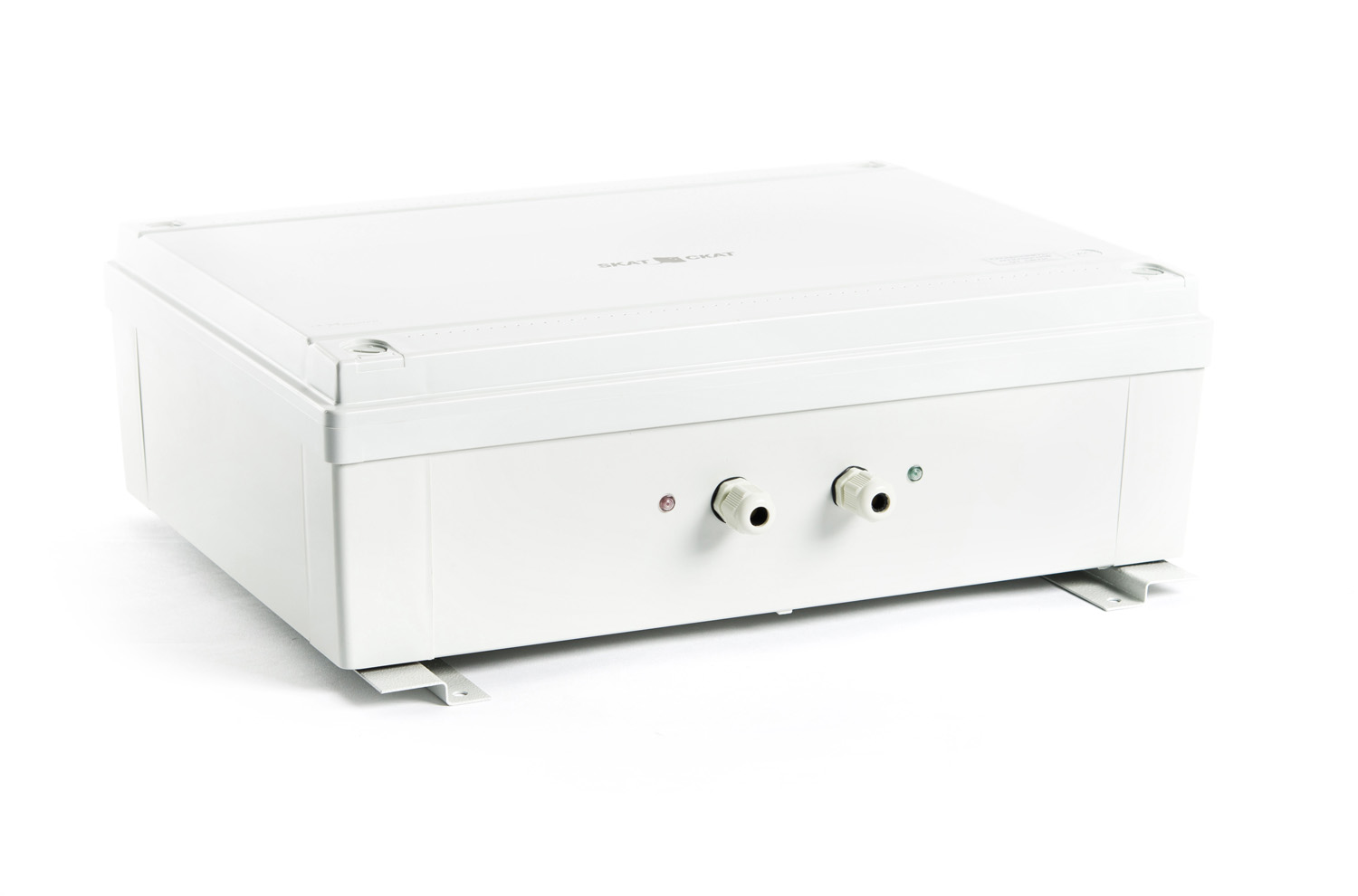

Источник переменного тока SKAT-V.24/220AC

2 выхода переменного напряжения 220 В и 24 В суммарно 150 ВА. Корпус под 2 термостата АКБ 12 Ач, дистанционное сообщение о переходе на резерв и о разряде АКБ, защита АКБ, защита нагрузки. Уличное исполнение IP56, рабочий температурный диапазон от -40 °С до +50 °С.

Категории: , Метка:

Описание

Особенности SKAT-V.24/220AC

  • питание нагрузок напряжением согласно п.2 и 3 таблицы;
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети;
  • передача извещения о переходе на резерв при отключении сети посредством выхода «открытый коллектор» (ОК);
  • передача извещения о разряде АКБ при снижении напряжения на ней ниже 22В посредством выхода «открытый коллектор» (ОК);
  • защита нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии;
  • защита от переполюсовки АКБ посредством плавкого предохранителя;
  • защита от короткого замыкания (КЗ) в нагрузке:

    — в режиме работы от сети — отключаемую посредством плавкого предохранителя;
    — в режиме резерва — электронную с восстановлением нормального режима работы после устранения КЗ;

  • оптимальный заряд АКБ при наличии напряжения сети;
  • защита АКБ от глубокого разряда;
  • индикация наличия напряжения сети и выходного напряжения посредством светодиодных индикаторов«СЕТЬ» и «ВЫХОД» соответственно.

SKAT-V.24/220AC. Технические характеристики

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 187…242 В
2 Переменное выходное напряжение на выходе 24В, В При наличии напряжения сети 24,0…26,7*
При отсутствии напряжения сети (резервный режим) 24,0…26,7
3 Переменное выходное напряжение на выходе 220В, В При наличии напряжения сети 220*
При отсутствии напряжения сети (резервный режим) 187…235
4 Тип выходного напряжения в резервном режиме Меандр
5 Сумарная мощность нагрузки выходов 24В и 220В номинальная, ВА 120
6 Сумарная мощность нагрузки выходов 24В и 220В максимальная, в течение 30 мин, ВА 150
7 Сумарная мощность нагрузки выходов 24В и 220В максимальная, в течение 1с, ВА 200
8 Сумарная мощность нагрузки выходов 24В и 220В минимальная, ВА 20
9 Напряжение заряда АКБ, В 27,3…27,7
10 Ток потребления от аккумулятора в резервном режиме, А, не более 10
11 Ток потребления от АКБ в режиме отключения по разряду, мА, не более 30
12 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 20,0…21,0
13 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 35
14 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
15 Рекомендуемая ёмкость АКБ, Ач 7—12**
16 Количество АКБ, шт. 2
17 Характеристики информационных выходов «ОК1» и «ОК2» напряжение, В, не более, 5…35
ток, мА, не более, 0,15
18 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2 «СЕТЬ» 6
ВЫХОДЫ 24В и«ОК1» и «ОК2» «Информационные выходы» 1
19 Габаритные размеры ШхГхВ, не более, мм без упаковки 418х335х140
в упаковке 425х340х145
20 Масса, НЕТТО (БРУТТО), кг, не более 4,95(5,4)
21 Диапазон рабочих температур, °С -40…+40
22 Относительная влажность воздуха при 25°С, %, не более 95
23 Высота над уровнем моря, м, не более 1500
24 Степень защиты оболочкой по ГОСТ 14254-96 IP56

Примечание:
* При номинальном напряжении в сети 220В.
** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в таблице 1.
