Описание

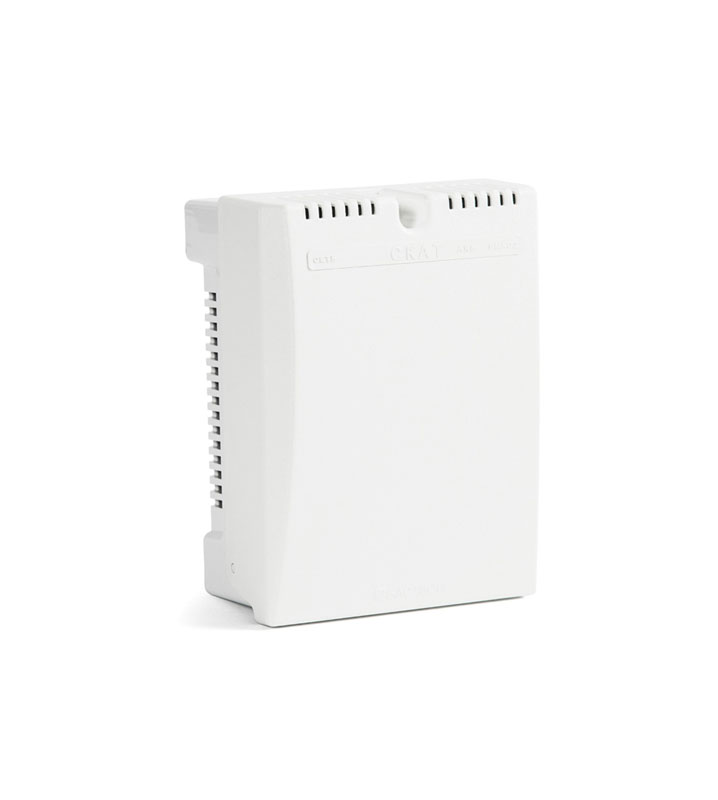

Преимущества новых пластиковых корпусов
- дизайн корпуса от профессиональной студии промышленного дизайна
- компактность и вместительность

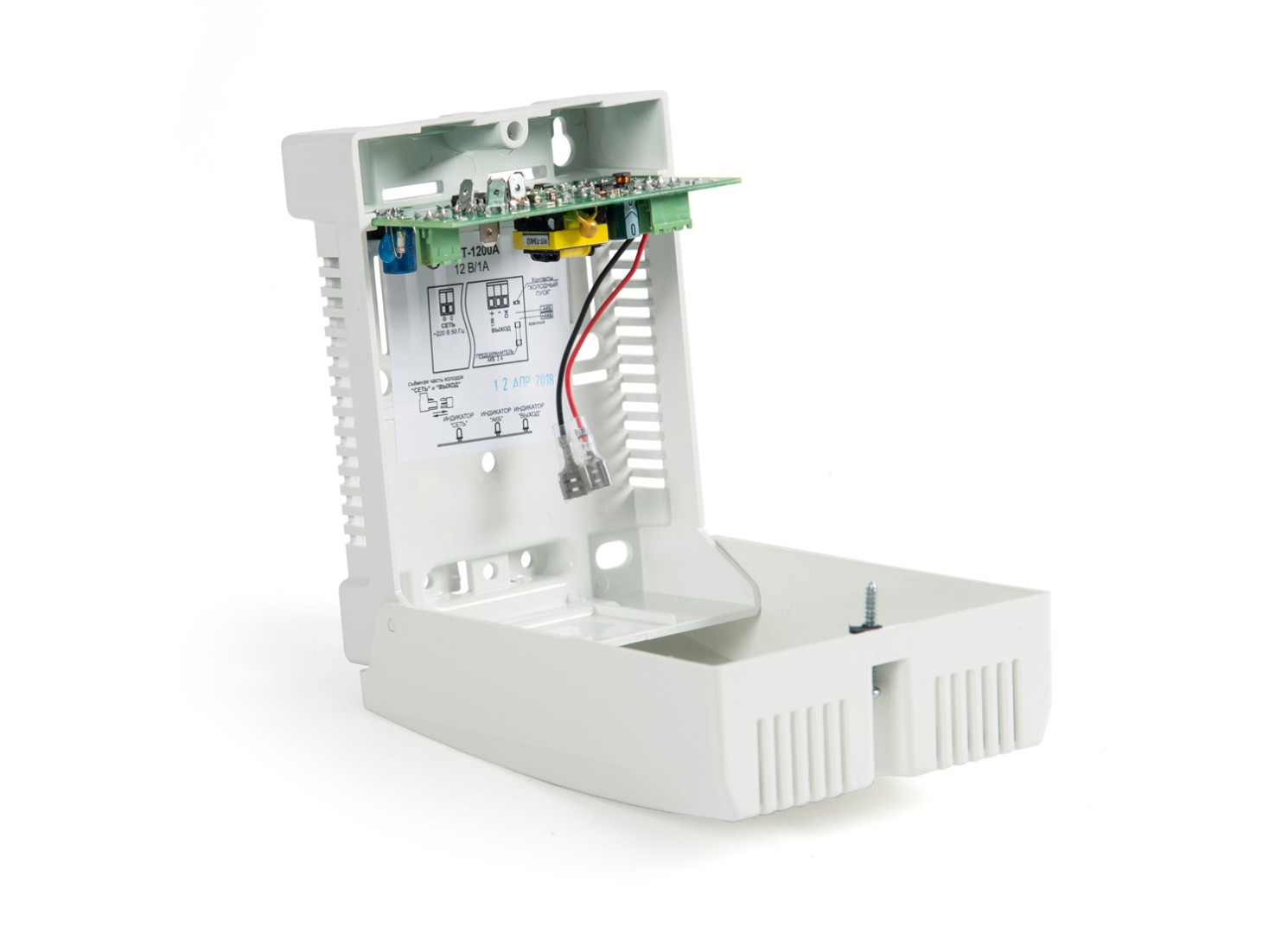

- откидная крышка с одной точкой крепления
- ненавязчивая светодиодная индикация

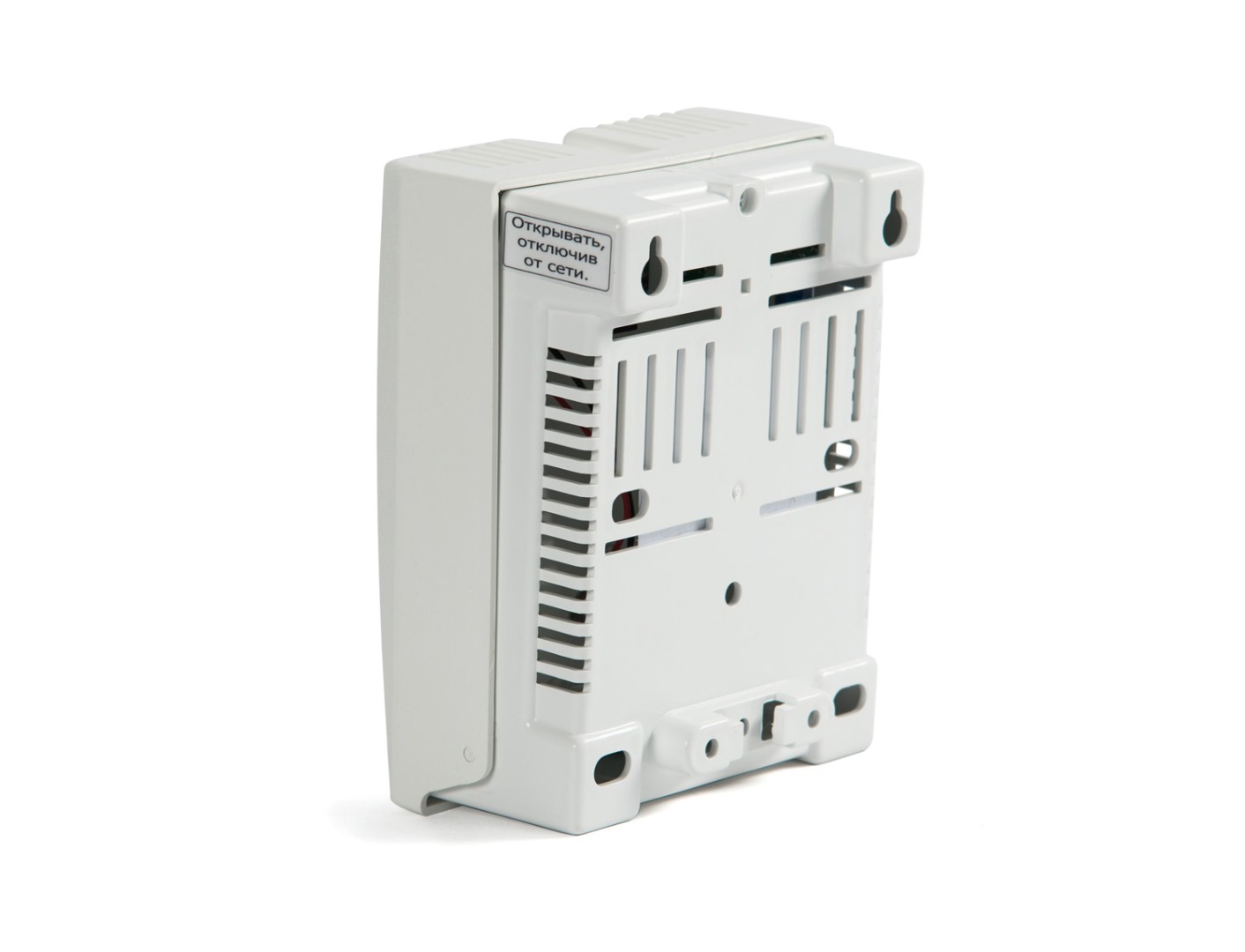

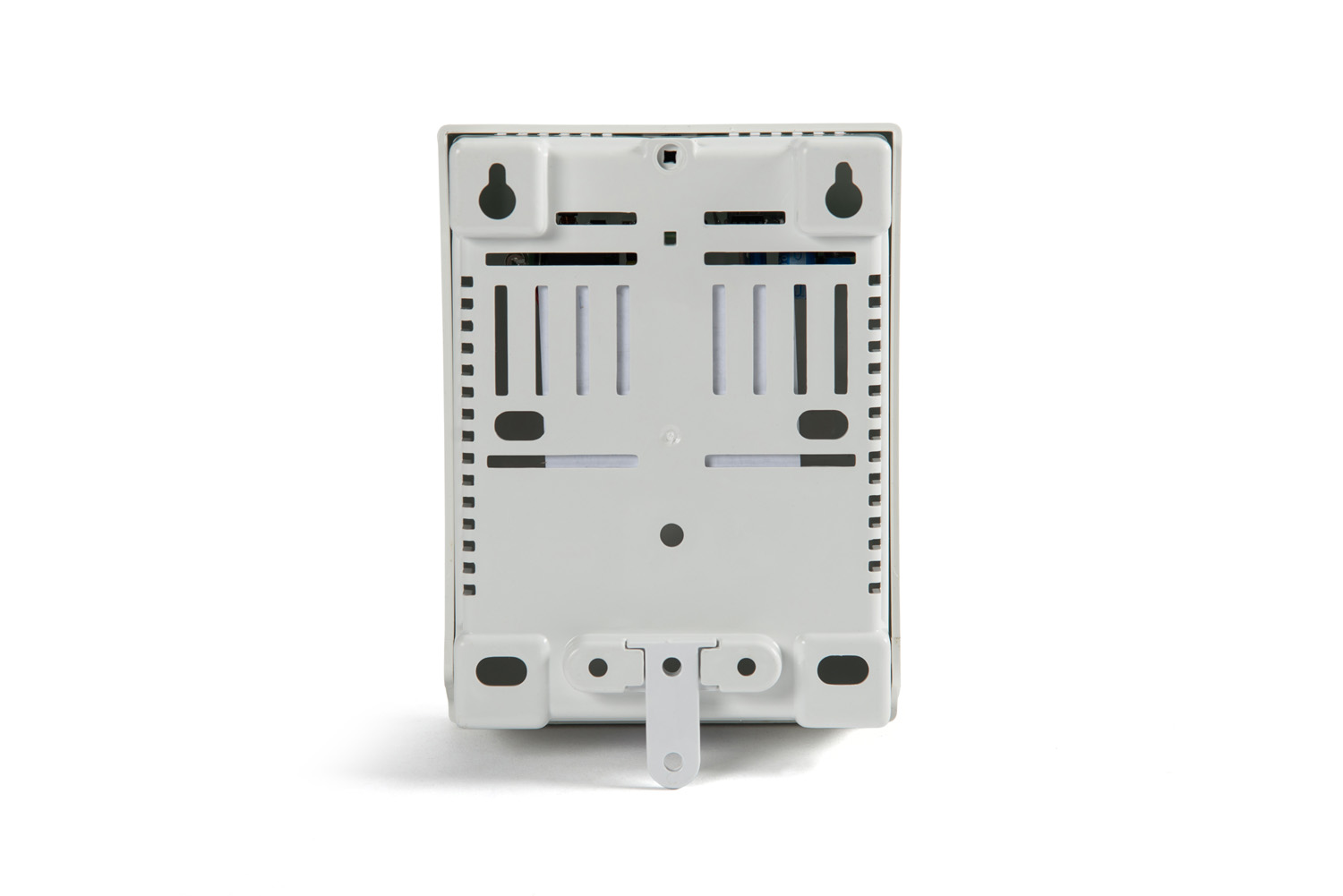

- простое и надежное трехточечное крепление на стену позволяет использовать различные варианты крепежа
- технологические отверстия и особенности конструкции корпуса позволяют удобно подводить провода к источнику
-
конструкция корпуса защищена патентом № 182461
Особенности. СКАТ-1200A обеспечивает
- питание нагрузки постоянным стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети
- оптимальный заряд аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения питающей сети (режим «ОСНОВНОЙ»)
- автоматический переход на резервное питание от встроенной АКБ (режим «РЕЗЕРВ») при отключении электрической сети
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
- защиту от переполюсовки клемм АКБ (самовосстанавливающийся предохранитель)
- сохранение работоспособности при обрыве или коротком замыкании цепи АКБ (при наличии напряжения питающей сети)
- автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения (см. таблицу, п.4)
- автоматическое восстановление работоспособности (номинальных параметров) после устранения причин повышения выходного тока выше максимального значения или короткого замыкания
- световую индикацию (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»)
- световую индикацию (индикатор «АКБ») наличия (в пределах нормы) исправной и заряженной АКБ
- световую индикацию (индикатор «ВЫХОД») наличия выходного напряжения (индикатор «ВЫХОД»)
- световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ
- световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ
- защиту АКБ при коротком замыкании в нагрузке
- защиту АКБ от глубокого разряда
- автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети «ПЕРЕХОД НА РЕЗЕРВ»
- функцию «холодный пуск»: восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения
- время технической готовности к работе не более 20 сек. после подключения к источнику сетевого напряжения или АКБ
- сохранение работоспособности как при, так и после воздействия повышенной и(или) пониженной температуры окружающей среды, повышенной относительной влажности и повышенной синусоидальной вибрации
СКАТ-1200A. Технические характеристики
| 1 | Входная сеть (переменного тока) | напряжение, В | 187…242 |
| частота, Гц | 50±1 | ||
| 2 | Выходное напряжение (постоянного тока), В | режим «ОСНОВНОЙ» | 12,9…14,0 |
| режим «РЕЗЕРВ» | 9,5…14,0 | ||
| 3 | Номинальный ток нагрузки, А | 0,7 | |
| 4 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более |
1,0 | |
| 5 | Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более | 1,0 | |
| 6 | Ток заряда АКБ, А | 0,2…0,35 | |
| 7 | Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В |
10,4…11,0 | |
| 8 | Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более | 50 | |
| 9 | Максимальная мощность, потребляемая от сети переменного тока, ВА, не более | 25 | |
| 10 | Характеристики информационного выхода ОК «Переход на резерв» | максимальный ток, не более, мA | 50 |
| максимальное напряжение, не более, В | 30 | ||
| 11 | Аккумуляторы герметичные свинцово-кислотные | количество, шт | 1 |
| номинальное напряжение, В | 12 | ||
| емкость, Ач | 1,2 | ||
| рекомендуемая емкость, Ач | 1,2 | ||
| 12 | Сечение проводов подводимых к клеммам, мм2, не более | «СЕТЬ» | 1,5 |
| «ВЫХОД и ОК» | |||
| 13 | Рабочие условия эксплуатации: | температура окружающей среды, °С | от -10 до +40 |
| относительная влажность воздуха при температуре +25 °С, не более, % | 90 | ||
| 14 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
| 15 | Габаритные размеры ШхВхГ, мм, не более | 130х170х85 | |
| 16 | Масса (без АКБ), кг, не более НЕТТО (БРУТТО) | 0,3 (0,5) | |
