Описание

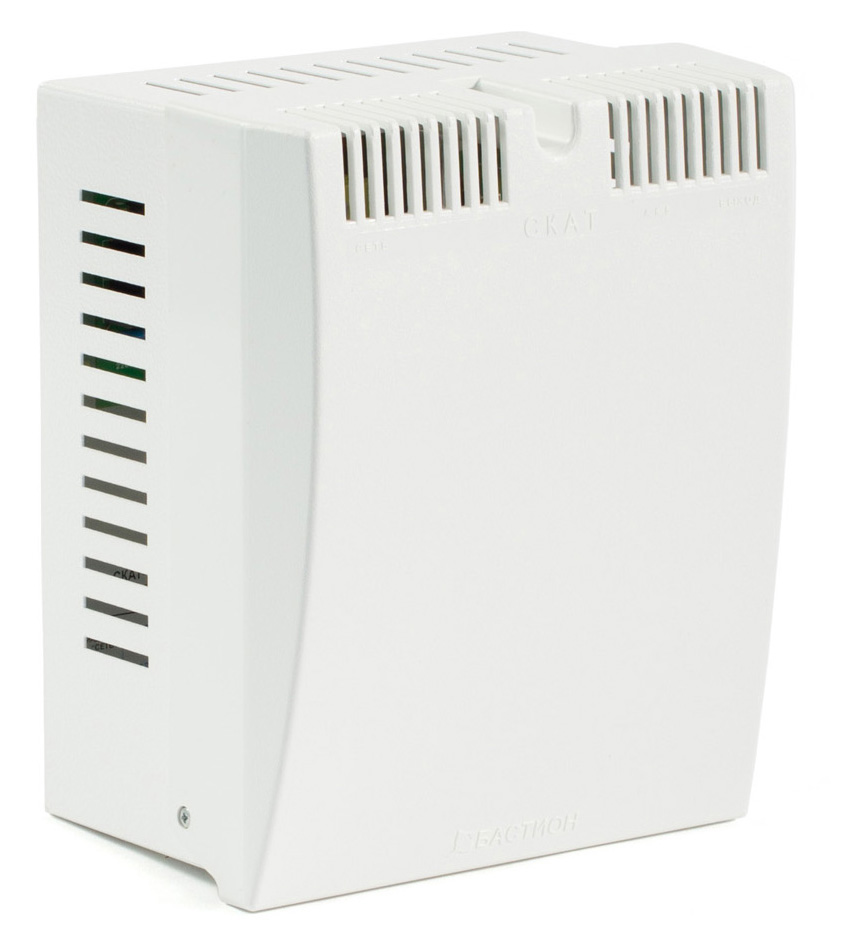

Преимущества новых металлопластиковых корпусов
Сочетание изящности пластикового и надежности металлического корпусов
- дизайн корпуса
- компактность и вместительность

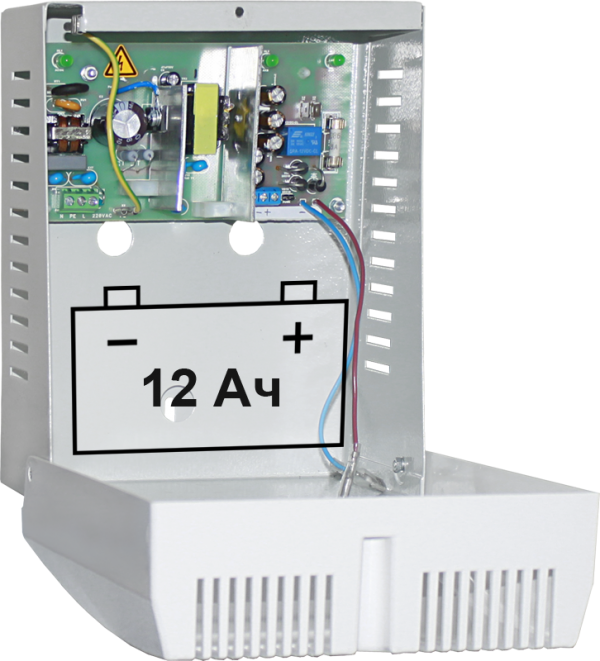

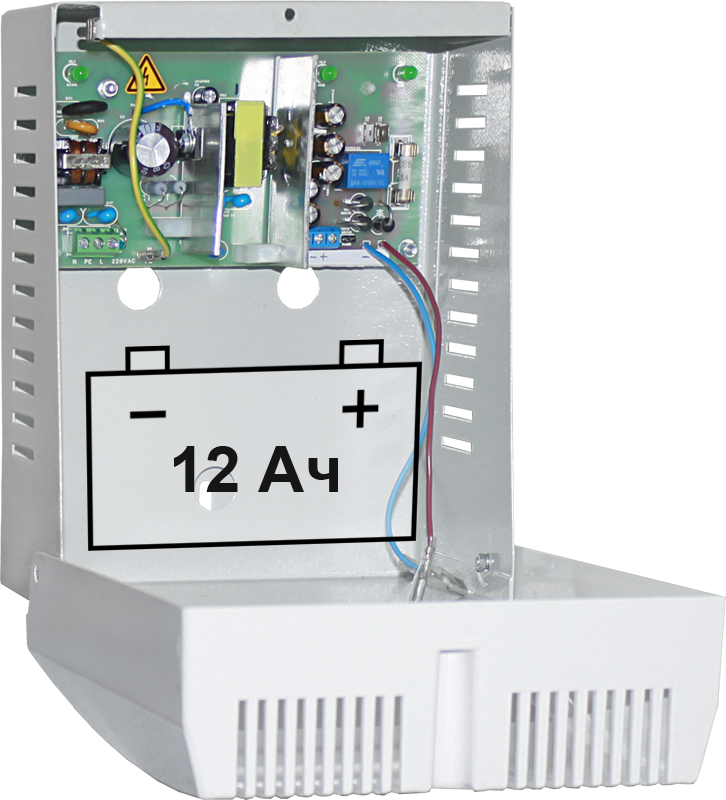

- откидная крышка — монтажный столик
- ненавязчивая светодиодная индикация
- простое и надежное крепление на стену
-
конструкция корпуса защищена патентом № 182461
Особенности. СКАТ-1200И7 исп.1 обеспечивает
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)
- световую индикацию режима работы: при наличии сетевого напряжения индикатор «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» зеленого цвета свечения включен и горит ровным светом
- световую индикацию процесса заряда АКБ: при заряде индикатор «АКБ» зеленого цвета свечения включен и горит ровным светом, при отсутствии АКБ, окончании заряда АКБ и в режиме «РЕЗЕРВ» индикатор «АКБ» не светится
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «РЕЗЕРВ»
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы
- ограничение степени разряда АКБ при отсутствии сети
- защиту источника от переполюсовки клемм АКБ посредством плавкого предохранителя
- электронную защиту от короткого замыкания клемм АКБ с восстановлением после устранения причин замыкания
- формирование выходного информационного сигнала «ОК СЕТЬ» в формате открытый коллектор, указывающего на наличие сетевого напряжения. При наличии сетевого напряжения выход «ОК СЕТЬ» замкнут на «ОБЩИЙ»
- возможность восстановления работоспособности источника при отсутствии напряжения питающей сети и подключении исправной и заряженной АКБ («холодный пуск») путем кратковременного замыкания контактов разъема «ПУСК».
СКАТ-1200И7 исп.1. Технические характеристики
| 1 | Напряжение питающей сети 220 В, 50 Гц с пределами изменения, В | 175…245 | |
| 2 | Выходное напряжение постоянного тока, В | 9,0…14,0 | |
| 3 | Ток нагрузки номинальный, А | 0…3,5 | |
| 4 | Ток нагрузки предельный в режиме «ОСНОВНОЙ» кратковременно (5 сек), А, не более |
4,0 | |
| 5 | Ток нагрузки предельный в режиме «РЕЗЕРВ», А, не более | 4,0 | |
| 6 | Максимальный ток заряда АКБ, А | 0,45…0,65 | |
| 7 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В | 10,5…11,0 | |
| 8 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика), мА, не более | 30 | |
| 9 | Максимальная мощность, потребляемая от сети переменного тока без нагрузки, ВА, не более | 5 | |
| 10 | Аккумуляторы герметичные свинцово-кислотные | количество, шт | 1 |
| номинальное напряжение, В | 12 | ||
| емкость, Ач | 4,5; 7; 12 | ||
| 11 | Корпус под АКБ, Ач | 12 | |
| 12 | Сечение проводов, подводимых к клеммам, не более, мм2 | «НОЛЬ»; «ЗЕМЛЯ»; «ФАЗА» | 2,5 |
| «ОК СЕТЬ»; «ВЫХОД +12 В»; «ОБЩИЙ» |
1,5 | ||
| 13 | Габаритные размеры ШхВхГ, не более, мм | без упаковки | 170х210х136 |
| в упаковке | 175х215х140 | ||
| 14 | Масса (без АКБ), НЕТТО (БРУТТО), кг, не более | 1,0 (1,1) | |
| 15 | Характеристики выхода в формате «открытый коллектор» | напряжение, В, не более | 50 |
| 16 | ток, мА, не более | 60 | |
| 17 | Диапазон рабочих температур, °С | -10…+40 | |
| 18 | Относительная влажность воздуха при температуре +25 °С, %, не более | 90 | |
| 19 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
