Описание

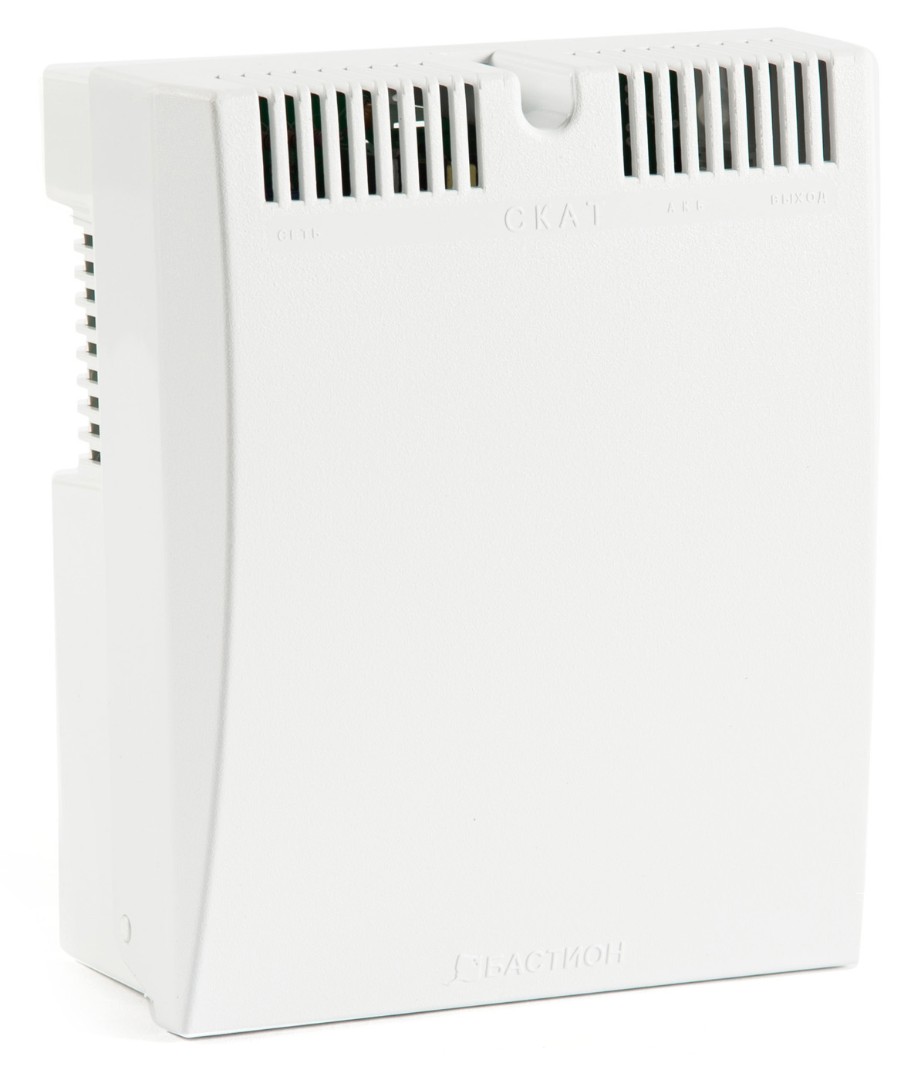

Преимущества новых пластиковых корпусов
- дизайн корпуса от профессиональной студии промышленного дизайна
- компактность и вместительность
- откидная крышка с одной точкой крепления
- ненавязчивая светодиодная индикация
- простое и надежное крепление на стену позволяет использовать различные варианты крепежа
- технологические отверстия и особенности конструкции корпуса позволяют удобно подводить провода к источнику
-
конструкция корпуса защищена патентом № 182461
Особенности. СКАТ-1200C обеспечивает
- питание нагрузки постоянным стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети
- оптимальный заряд аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения питающей сети (режим «ОСНОВНОЙ»)
- автоматический переход на резервное питание от АКБ при отключении электрической сети, (режим «РЕЗЕРВ»)
- резервное питание нагрузки постоянным напряжением согласно п.2 таблицы
- сохранение номинальных параметров при изменении входного напряжения питания в широких пределах (п.1 таблицы)
- защиту от переполюсовки клемм АКБ
- сохранение работоспособности при обрыве цепи АКБ (при наличии напряжения питающей сети)
- световую индикацию (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»)
- световую индикацию (индикатор «АКБ») наличия заряда АКБ
- световую индикацию (индикатор «ВЫХОД») наличия выходного напряжения
- защиту АКБ при коротком замыкании в нагрузке
- защиту АКБ от глубокого разряда
- автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети «ПЕРЕХОД НА РЕЗЕРВ»
- функцию «холодный пуск»: восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения
- время технической готовности к работе не более 20 с после подключения к источнику сетевого напряжения или АКБ
СКАТ-1200C. Технические характеристики
| Входная сеть (переменного тока) | напряжение, В | 187…242 |
| частота, Гц | 50±1 | |
| Выходное напряжение (постоянного тока), В | режим «ОСНОВНОЙ» | 12,9…14,0 |
| режим «РЕЗЕРВ» | 9,5…14,0 | |
| Номинальный ток нагрузки, А | 0,9 | |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более | 1,0 | |
| Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более | 1,0 | |
| Ток заряда АКБ, А | 0,2…0,35 | |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В |
10,4…11,0 | |
| Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более | 50 | |
| Максимальная мощность, потребляемая от сети переменного тока, ВА, не более | 25 | |
| Характеристики информационного выхода ОК «Переход на резерв» | максимальный ток, не более, мA | 50 |
| максимальное напряжение, не более, В | 30 | |
| Аккумуляторы герметичные свинцово-кислотные | количество, шт | 1 |
| номинальное напряжение, В | 12 | |
| емкость, Ач | 4,5; 7 | |
| рекомендуемая емкость, Ач | 7 | |
| Сечение проводов подводимых к клеммам, мм2, не более | «СЕТЬ» | 1,5 |
| «ВЫХОД и ОК» | ||
| Рабочие условия эксплуатации: | температура окружающей среды, °С | от -10 до +40 |
| относительная влажность воздуха при температуре +25 °С, не более, % | 90 | |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
| Габаритные размеры ШхВхГ, мм, не более | 170х210х105 | |
| Масса (без АКБ), кг, не более НЕТТО (БРУТТО) | 0,5 (0,7) | |
