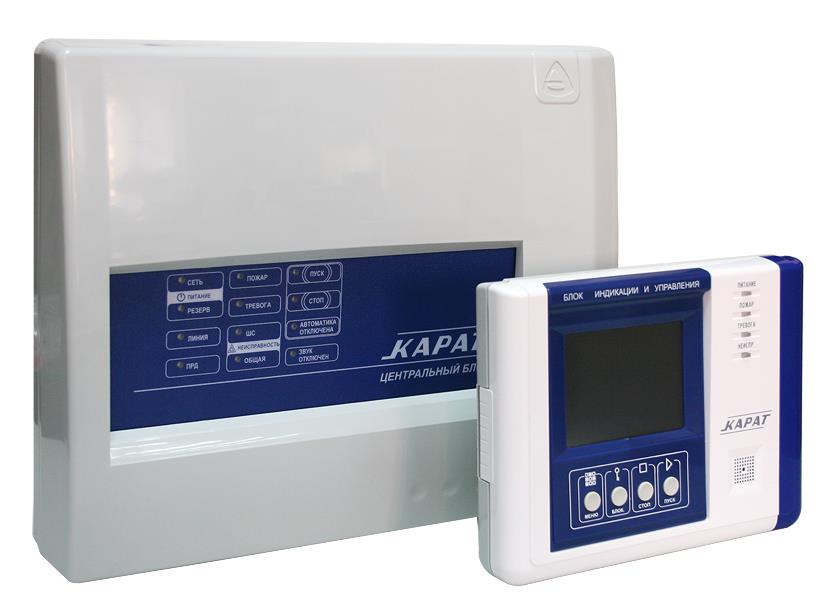

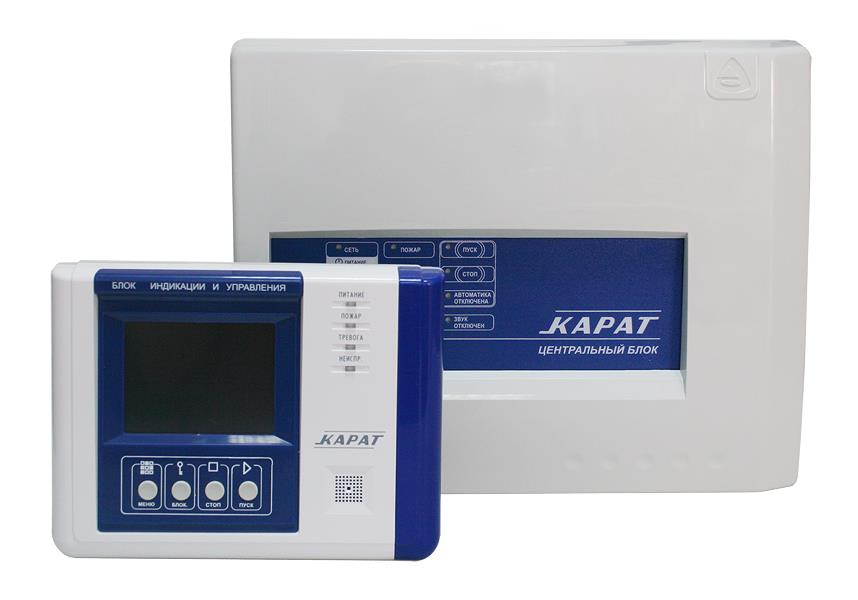

Карат с БИУ TFT — прибор приемно-контрольный и управления охранно-пожарный

Прибор приемно-контрольный и управления охранно-пожарный Карат (версии 3.5 и выше) с блоком индикации и управления (БИУ) TFT предназначен для построения комплексных систем безопасности средних и больших объектов, оборудованных охранными и пожарными извещателями, с организацией централизованной или автономной охраны.

Прибор управляет световым и звуковым оповещением при пожаре по одному направлению (одна зона оповещения).

Прибор обеспечивает оперативный мониторинг и отображение текущего состояния объектов, сохранение информации в виде журнала событий. Прибор поддерживает работу с дополнительными блоками шлейфов сигнализации и блоками реле.

Возможна совместная работа Карат с БИУ TFT с приборами речевого оповещения, пожаротушения, системами контроля и управления доступом (СКУД), различными внешними устройствами и системами. Взаимодействие с ними задается в программных настройках с помощью сценариев.

Состав системы

В состав системы охранно-пожарной сигнализации КАРАТ входят:

  • прибор приемно-контрольный и управления охранно-пожарный (ППКУОП) Карат:
    • центральный блок Карат (ЦБ, прибор);
    • выносной блок индикации и управления TFT Карат (– БИУ TFT);
  • блоки расширения:
    • БШС4 Карат ( БШС4);
    • блок ШС4П Карат (БШС4П);
  • блоки и приборы управления:
  • блок реле БР-4 Карат (БР-4);
  • шкаф контрольно-пусковой ШКП вариант 1;
  • прибор управления оповещением Рокот-2 вариант «К»;
  • прибор управления пожаротушением Пирит ПУ;
  • турникет SA-303.
Категории: , , Метки: ,

Описание

Технические характеристики

Кол-во шлейфов на плате ЦБ 24
Кол-во подключаемых внешних блоков 57
Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П 250
Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) 250
Емкость журнала событий 30000
Общее сопротивление линии питания БИУ TFT, не более 20 Ом
Длина адресной линии, не более 1000 м
Сопротивление адресной линии, не более 250 Ом
Информативность (кол-во видов извещений) 15
Напряжение на входе ШС при номинальном сопротивлении шлейфа 17±2 В
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1,5 мА
Параметры выходов ПЦН («сухой контакт»): напряжение/ток, до 72 В/50 мА
Напряжение выходов «ВЫХ» и «+12В» 10…14 В
Ток потребления по выходу «12В» для питания извещателей, не более 250 мА
Ток потребления по выходу «Лампа» для питания световых оповещателей, не более 200 мА
Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более 500 мА
Ток потребления по выходу «Оповещение», не более 200 мА
Напряжение питания сети (переменный ток 50 Гц) 187.242 В
Напряжение питания от аккумулятора 11,8…14,0 В
Мощность, потребляемая от сети, не более 15 ВА
Номинальная емкость резервной аккумуляторной батареи 7 Ач
Ток потребления прибора (ЦБ и БИУ) от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более 220 мА
Ток потребления прибора от аккумулятора в дежурном режиме с подключенным универсальным коммуникатором, не более 240 мА
Ток потребления от аккумулятора в режиме «Тревога», «Пожар2», не более 250 мА
Ток потребления от аккумулятора в режиме «Тревога», «Пожар2» с подключенным универсальным коммуникатором, не более 270 мА
Степень защиты оболочкой ЦБ IP20
Диапазон рабочих температур ЦБ -30… 50 °С
Диапазон рабочих температур БИУ TFT 0…55 °С
Габаритные размеры ЦБ, не более 325x260x90 мм
Масса ЦБ без аккумулятора, не более 2,5 кг
