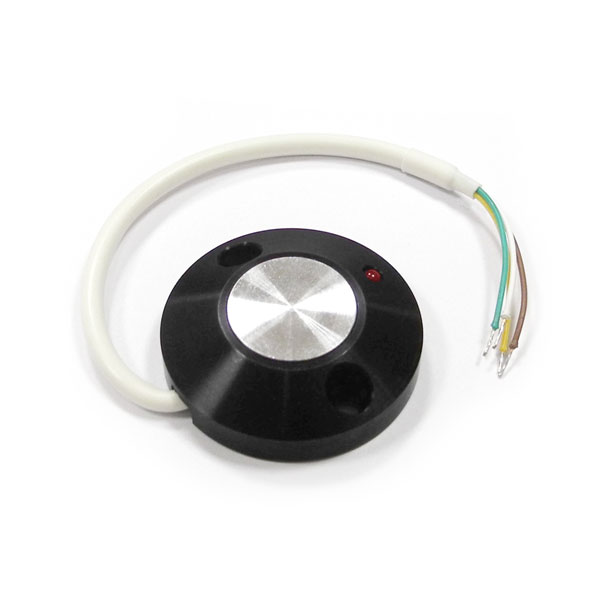

Кнопка выхода накладная со светодиодом КН-05

КН-05 — Накладная кнопка выхода с подсветкой, крепление наружное (металл). Контакты нормально разомкнутые. Габариты, диаметр:  38х10 мм.

Категория: Метка:

Описание

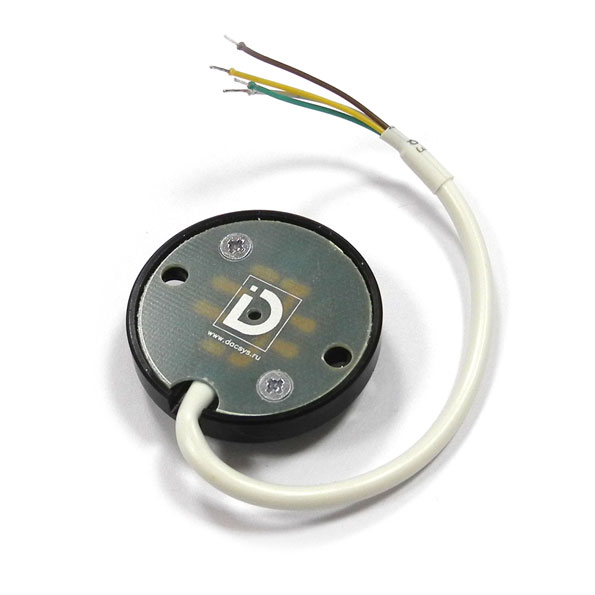

Назначение проводов кнопки выхода КН-05:

1.Белый — Кнопка

2.Коричневый — Кнопка

3.Желтый —  Индикатор плюс

4.Зеленый — Индикатор минус

 Характеристики кнопки выхода КН-05:

Для производства мы используем тактовые кнопки SMD h=4.3мм;

Максимальный ток нагрузки 50мА;

Максимальное рабочее напряжение до 12 +/- 10 % при постоянном и переменном напряжении и активной нагрузке;

Сопротивление замкнутых контактов 0.1 Ом;

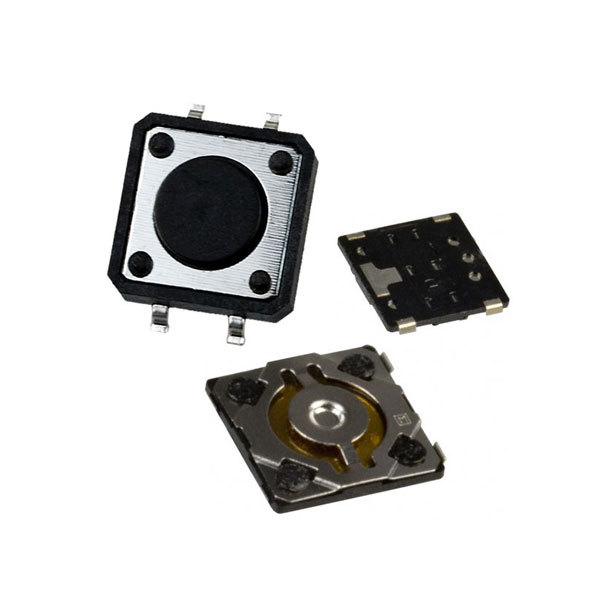

Используется тактовая кнопка KLS7-TS1201-4.3-180;

Минимальное количество нажатий заявленное производителем тактовой кнопки 100 000 раз.

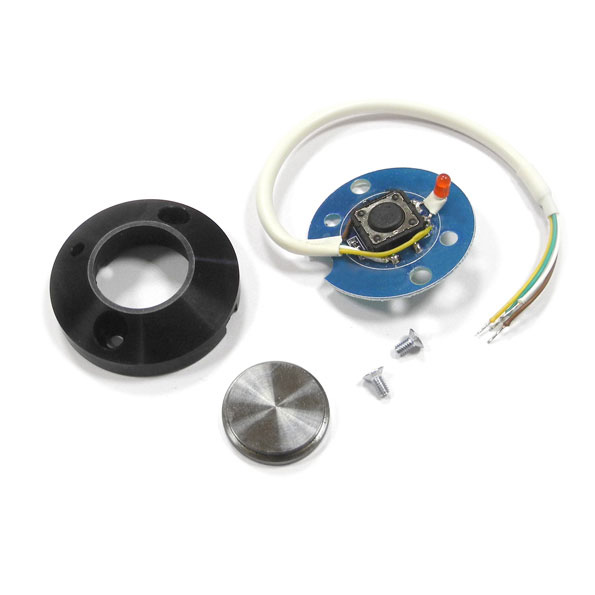

Конструкция кнопки выхода КН-05:

Кнопка КН-04 / Button KN-04Кнопка КН-04 / Button KN-04

Упаковка кнопки выхода КН-05:

Индивидуальная упаковка: Кнопка выхода КН-05 упакована в полиэтиленовый пакетик, к каждой кнопке выхода КН-05 прилагается инструкция.
