Описание
КРК-4-БС ПРОТ.R3 и КРК-30-АЛС прот.R3 работают под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.
Модули радиоканальные КРК-4-БС ПРОТ.R3 и КРК-30-АЛС прот.R3 обеспечивают:
- постоянный двусторонний обмен между сегментами АЛС, а также адресными устройствами с приемно-контрольным прибором;
- передачу на приемно-контрольный прибор сообщений о пожаре, неисправности, тестах от адресных устройств, расположенных на удлиненной части АЛС;
- доступ к настройкам и параметрам адресных устройств на удлиненной части АЛС;
- светодиодную индикацию наличия связи с приемно-контрольным прибором, а также между модулями.
КРК-4-БС прот.R3 выступает в роли ведущего модуля (master). Он подключается в АЛС прибора Рубеж-2ОП прот.R3. Ведомый модуль (slave) КРК-30-АЛС прот.R3 подключается к ведущему посредством радиоканала и не имеет проводного подключения в АЛС прибора.
Ведущий модуль КРК-4-БС ПРОТ.R3 позволяет подключить к себе по радиоканалу до четырех ведомых модулей КРК-30-АЛС прот.R3.
Ведомый модуль КРК-30-АЛС прот.R3 имеет выход адресной линии связи, на которую может быть подключено до 30 адресных устройств протокола R3, таких как пожарные извещатели ИП 212-64 прот. R3, ИП 212/101-64-PR прот.R3, ИП 101-29-PR прот.R3, ИПР 513-11 прот.R3, адресные метки АМ-1 прот.R3, АМ-4 прот.R3, релейные модули РМ-1 прот.R3, РМ-4 прот.R3, РМ-К прот.R3, модули дымоудаления МДУ-1 прот.R3, модули речевого оповещения МРО-2М прот.R3.
Ведущий КРК принимает по радиоканалу от ведомого КРК сообщения, декодирует их и передает на приемно-контрольный прибор. В свою очередь прибор через ведущий КРК передает управляющие команды на исполнительные устройства, подключенные на АЛС ведомого КРК по радиоканалу на исполнительные устройства.
Установка модулей должна производиться вдали от массивных заземленных металлических предметов (балки, швеллеры, газовые трубы) для предотвращения затухания радиосигнала в данных конструкциях.
Наибольшая длина радиоканального удлинения адресной линии связи достигается при размещении модулей в прямой видимости между собой.

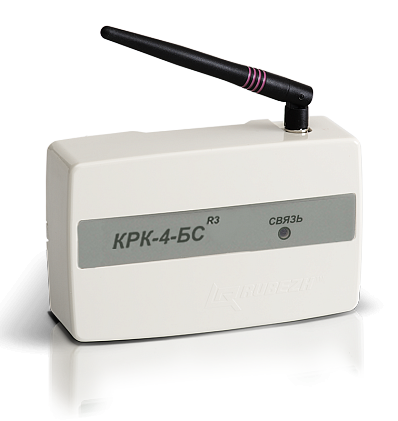

Схема внешних подключений радиоканального модуля КРК-4-БС прот.R3

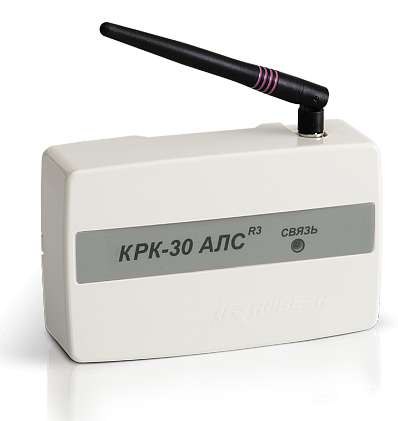

Схема внешних подключений радиоканального модуля КРК-30-АЛС прот.R3
