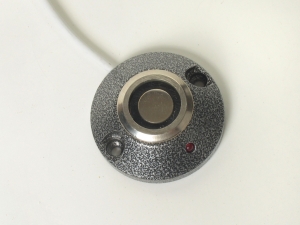

КТМ-Н считыватель ТМ, накладной крашенный

Категория:

Описание

Накладной вандалозащищенный считыватель из дюраля. С индикацией, крашенный (порошковая покраска).

Красный – центральный вывод контактного устройства.   Клемма — А.

Черный – второй вывод контактного  устройства.              Клемма —  В.

Желтый – (+) светодиода.                                                       Клемма – Х.

Синий – (-)  светодиода.                                                         Клемма – Z.



Питание светодиода 12v через резистор 1-2 кОм.

Рекомендуемые эксплуатационные режимы: интервал температур от -30°С до +50°С, относительная влажность воздуха до 100 %.
