Описание
Адресная пожарная метка является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора.
Адресная метка имеет четыре шлейфа для подключения неадресных пожарных извещателей или охранных извещателей и четыре выхода транзисторных ключей типа «открытый коллектор».
Параметр | Описание |
Тип ШС | 0 – (тип 0) шлейф дымовых датчиков с определением двойной сработки.
1 – (тип 1) комбинированный шлейф дымовых и тепловых датчиков: без определения двойной сработки тепловых датчиков и с определением двойной сработки дымовых. 2 – (тип 2) шлейф тепловых датчиков с определением двойной сработки. 3 – (тип 3) комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки и без контроля короткого замыкания ШС. 6 – (тип 6) шлейф охранный с реакцией на нарушение более 300 мс. 7 – (тип 7) шлейф охранный с реакцией на нарушение более 70 мс. |
Режим работы транз. ключа | 0 – не включать; 1 – переключается; 2 – включен постоянно |

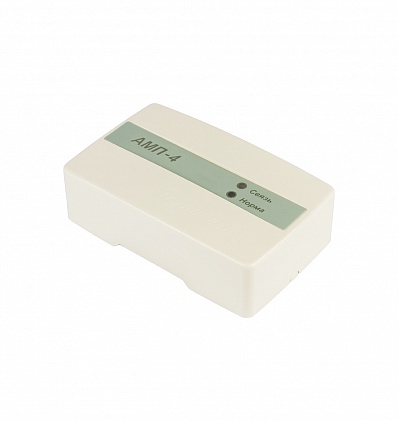

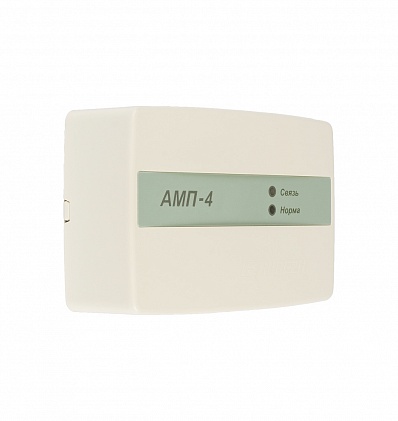

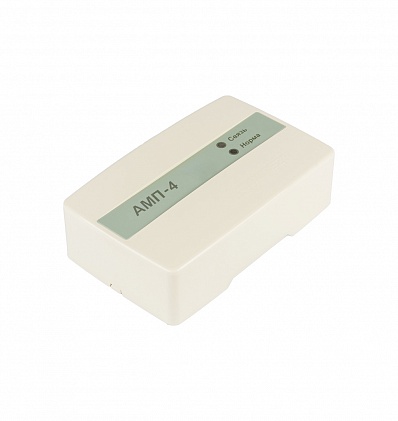

Метка адресная пожарная АМП-4 обеспечивает:
- подключение неадресных охранных, тепловых, дымовых и ручных пожарных извещателей;
- подключение информационных световых табло ОПОП 1-8 и звуковых оповещателей ОПОП 2-35;
- управление внешними устройствами с помощью четырех транзисторных ключей типа открытый коллектор. Включение транзисторных ключей производится по сигналу «Пожар» в соответствующем шлейфе контроля извещателей;
- различные режимы работы транзисторных ключей;
- контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;
- светодиодную индикацию режимов работы АМП-4 и наличия связи с центральным прибором;
- контроль работоспособности прибора, передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор;
Питание модуля осуществляется от внешнего источника питания 12 В.
Адресные линии связи гальванически развязаны по постоянному току от источника питания.
Каждый шлейф с неадресными извещателями определяется в системе как отдельное устройство и имеет свой адрес.
Адресная метка АМП-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Параметры ШС в различных состояниях приведены в таблице:
Тип шлейфа | Диапазон сопротивления ШС в состоянии: | ||||
норма | внимание | пожар | обрыв | короткое
замыкание |
|
тип 0
дымовой |
2,2…6,6 кОм
(суммарный ток потребления дымовых извещателей 0…3 мА) |
1,23…2,2 кОм | 0,15…1,23 кОм | более 6,6 кОм | менее 150 Ом |
тип 1
комбинированный |
2,2…6,2 кОм
(суммарный ток потребления дымовых извещателей 0…1,2 мА) |
1,23…2,2 кОм | 0,15…1,23 кОм
или 6,2…13,5 кОм |
более 13,5 кОм | менее 150 Ом |
тип 2
тепловой |
1,8…6,6 кОм | 6,6…11,75 кОм | 11,75…25 кОм | более 25 кОм | менее 1,8 кОм |
тип 3
комбинированный без контр. КЗ |
2,2…6,2 кОм
(суммарный ток потребления дымовых извещателей 0…1,2 мА) |
6,2…13,5 кОм
или Rшс < 2,2 кОм |
6,2…13,5 кОм
или Rшс < 2,2 кОм |
более 13,5 кОм | Не контролируется |
Переход в состояние «Пожар»
только при подтверждении после защитного сброса |
|||||
тип 6 и 7 | 2,2…5,4 кОм | Тревога (сработка)
0,15…2,2 кОм или 5,4…16 кОм |
более 16 кОм* | менее 150 Ом* | |
* контроль шлейфа на обрыв и КЗ производится только у шлейфа, снятого с охраны.
Обрыв и КЗ шлейфа, находящегося под охраной, распознается как «тревога» (сработка). |
