Описание
Модуль сопряжения МС-КП обеспечивает:
- перевод информационных сигналов формата адресной системы тм Рубеж в формат данных, используемых в протоколе Modbus RTU;
- передачу состояния зон и исполнительных устройств адресной системы тм Рубеж во внешние системы и программное обеспечение сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU;
- прием внешних команд на управление устройствами системы ОПС Рубеж от сторонних систем по протоколу Modbus RTU.
Интерфейс RS-485 работает на скоростях передачи данных из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;
Шлюз для Modbus:
- тип интерфейса RS-485;
- тип протокола: Modbus-RTU;
- скорость передачи из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;
- контроль четности: нет, четность, нечетность;
- количество стоповых бит: 1 – с контролем четности; 1 или 2 – без контроля четности;
- максимальная длина пакета – 256 байт.
Время технической готовности МС-КП к работе после подключения – не более 3 секунд.
Питание модулей рекомендуется осуществлять от резервированных источников питания «ИВЭПР 12» или «ИВЭПР 24» с напряжением 12 или 24 вольта.

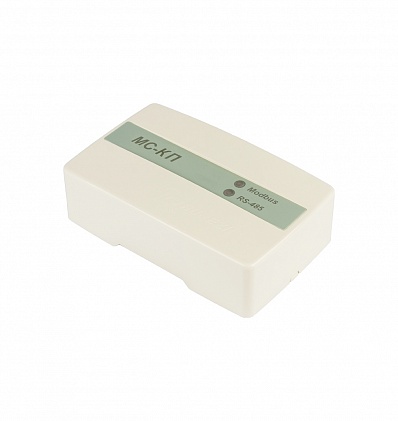

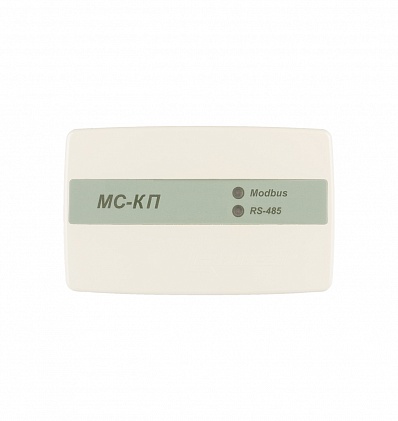

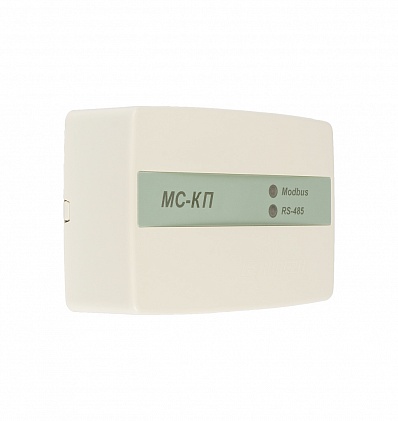

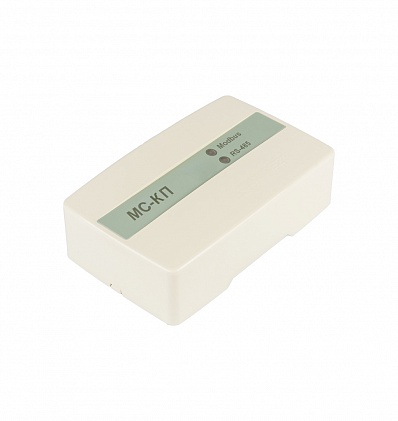

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-КП.
Светодиодный индикатор Modbus:
при подключении линии Modbus, но при отсутствии обмена с оборудованием сторонних производителей, мигает с частотой 1 Гц;
при наличии обмена с оборудованием сторонних производителей мигает с частотой 5 Гц;
при потере связи с оборудованием сторонних производителей – не светится.
Светодиодный индикатор RS-485:
при отсутствии обмена с ППКП – не светится;
при наличии обмена с ППКП – мигает с частотой 10 Гц.
СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ СОПРЯЖЕНИЯ МС-КП
