Описание
Модуль сопряжения МС-3 предназначен для интеграции адресной системы тм РУБЕЖ с системой Lonta-202. Модуль сопряжения МС-3 осуществляет сбор событий адресных приемно-контрольных приборов тм РУБЕЖ и доставку их до передатчика RS-202TD-RR.
Выход приемно-контрольного прибора адресной системы тм РУБЕЖ подключается к входу модуля сопряжения МС-3 по интерфейсу RS-485. Модуль сопряжения МС-3 преобразует полученные данные от ППКП тм РУБЕЖ и передает их по интерфейсу RS-485 в передатчик-коммуникатор RS-202TD-RR, который, в свою очередь, передает сигналы на оборудование мониторинговой станции.

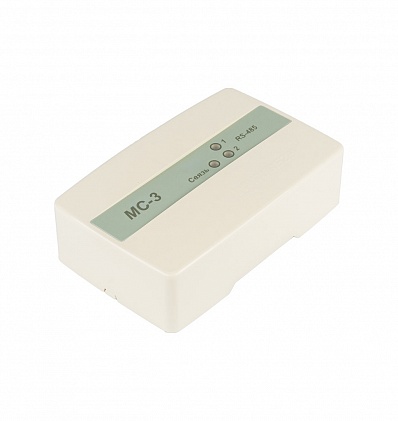

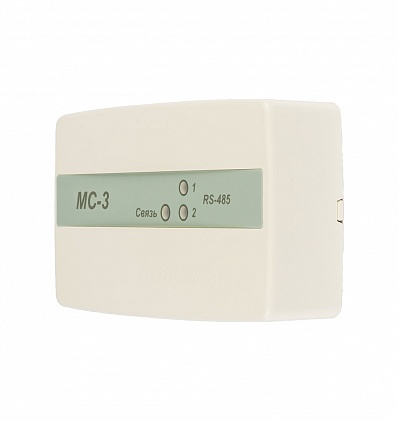

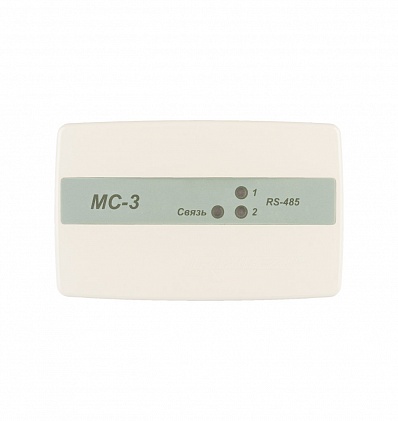

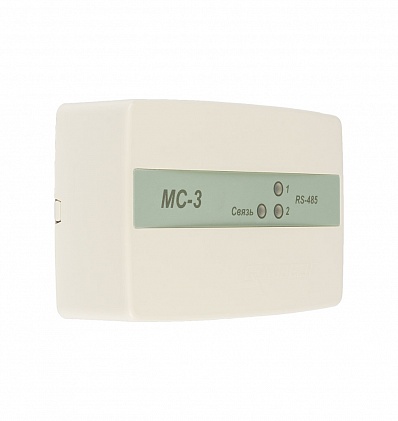

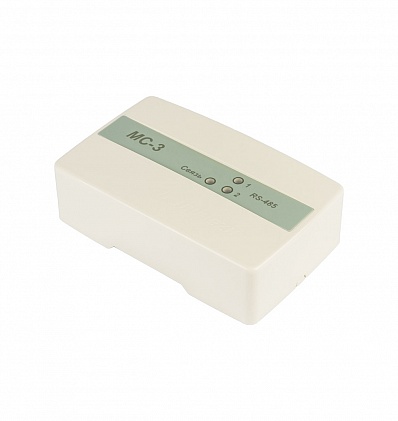

Питание МС-3 осуществляется от источника питания +12 В или USB-разъема компьютера. Время технической готовности МС к работе после включения питания – не более 1 с. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-3.
Светодиодный индикатор РАБОТА:
- дежурная индикация с частотой 1 Гц. Светодиодный индикатор RS-485 «1»:
- при отсутствии обмена с ППКП – не светится;
- при наличии обмена с ППКП мигает с частотой 10 Гц.
Светодиодный индикатор RS-485 «2»:
- при наличии обмена с передатчиком – светится;
- при отсутствии обмена с передатчиком – не светится.
Для подключения ППКП, входящего в состав адресной системы тм РУБЕЖ к системе Lonta-202, необходимо выполнить следующие действия:
- обучить передатчик-коммуникатор RS-202TD-RR в пульт централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации);
- подключить модуль сопряжения МС-3 к ППКП адресной системы тм РУБЕЖ по интерфейсу RS-485.
- подключить модуль сопряжения МС-3 к передатчику-коммуникатору RS-202TD-RR по интерфейсу RS-485.
Перед монтажом МС-3 должен быть предварительно сконфигурирован. Для конфигурирования необходимо подключить МС-3 к компьютеру через USB интерфейс и установить на компьютер ПО Firesec версии не ниже 3.12. Запустить Firesec Администратор, открыть Дизайнер проекта. В список устройств добавить МС-3, выставить ему адрес в диапазоне от 1 до 100. Перед записью конфигурации убедиться, что все приемно-контрольные приборы присутствуют в конфигурации, иначе опрос отсутствующего в конфигурации прибора производиться не будет. Выделить МС-3 в списке устройств, открыть меню «Устройство», перейти в подменю «USB», выбрать пункт «Записать конфигурацию в устройство».
