Описание
МРК-30А прот. R3 работает под управлением приемно-контрольного прибора Рубеж-2ОП прот. R3
Модуль радиоканальный МРК-30А прот. R3 получает сигналы управления от приемно-контрольного прибора. Сам модуль работает с устройствами системы «Aleksa» и позволяет задействовать их в работе адресной системы на основе прибора Рубеж-2ОП прот. R3.
Модуль радиоканальный МРК-30А прот.R3 обеспечивает:
- Обмен данными между радиоканальными устройствами и модулем в двухстороннем режиме;
- Обмен данными между радиоканальными устройствами и модулем в двухстороннем режиме;
- автоматический контроль неисправностей модуля.
Установка модулей должна производиться вдали от массивных заземленных металлических предметов (балки, швеллеры, газовые трубы) для предотвращения затухания радиосигнала в данных конструкциях.
Наибольшая длина радиоканального подключения устройств достигается при размещении модуля и устройств в прямой видимости между собой.
МРК-30А прот. R3 позволяет подключить в адресную систему протокола RS-R3 следующие РКУ «ALEKSA»:
- ИП 212-А041 «ALEKSA» – дымовой пожарный извещатель;
- ИП 101-А009-PR «ALEKSA» — тепловой пожарный извещатель;
- ИПР 513-A014 «ALEKSA» – ручной пожарный извещатель;
- ОПСП2б-10 «ALEKSA» – световой оповещатель (табло);
- ОПЗП2б-7 «ALEKSA» – звуковой оповещатель;
- ОПКП2б-8 «ALEKSA» – комбинированный оповещатель;
- МШС «Aleksa» — модуль шлейфа сигнализации;
- МР «Aleksa» — модуль релейный.

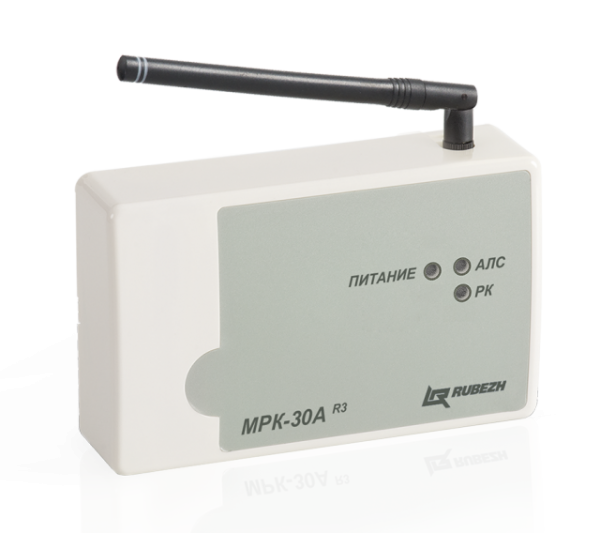

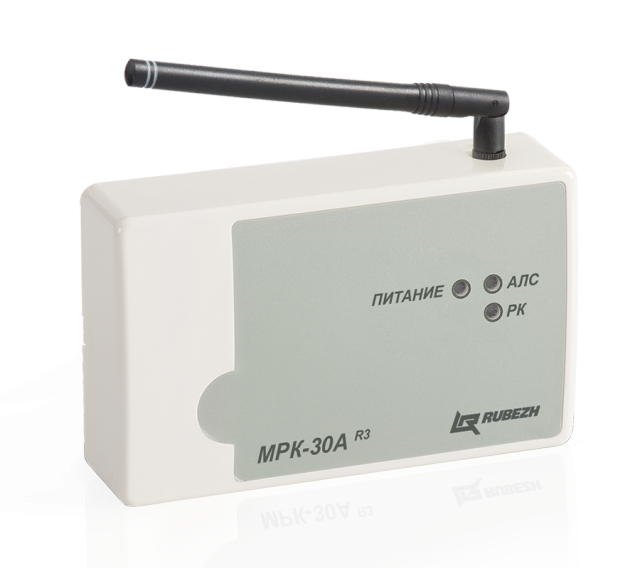

На лицевой стороне расположены светодиодные индикаторы, предназначенный для отображения текущего состояния радиоканального модуля.
Схема внешних подключений радиоканального модуля МРК-30А прот. R3
