Описание
Удлинение линии реализуется с помощью пары сконфигурированных радиоудлинителей.
Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60.

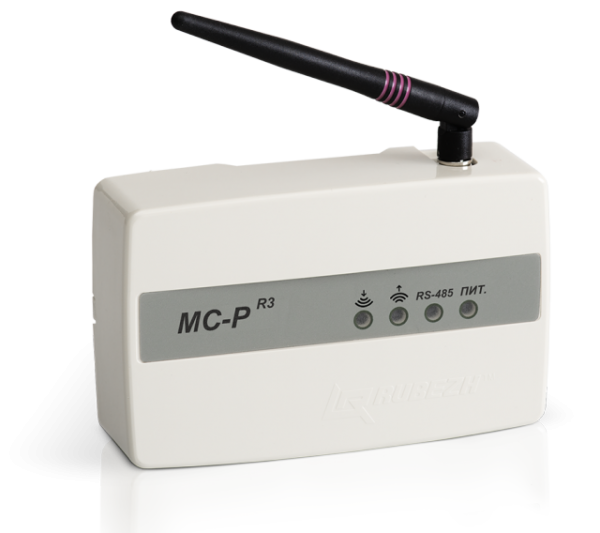

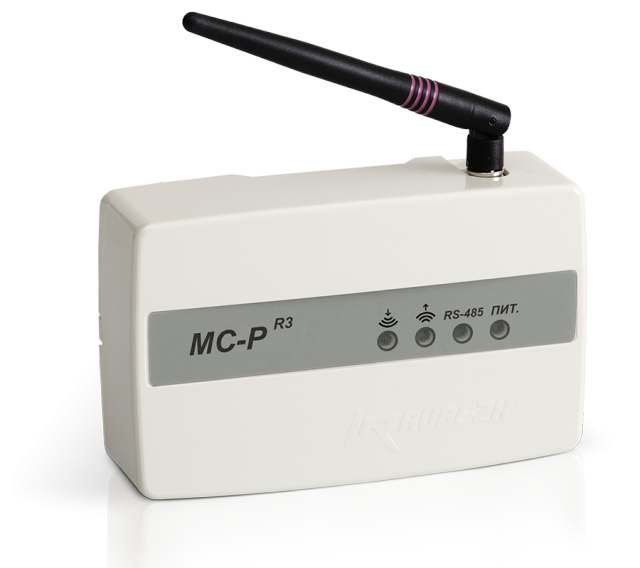

На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.
Светодиодный индикатор Питание:
- при подключении питания светится постоянно.
Светодиодный индикатор RS-485:
- при отсутствии обмена с ППКП – не светится;
- при наличии обмена с ППКП – мигает с частотой обмена.
Светодиодный индикатор ПЕРЕДАЧА:
- при отсутствии передачи данных по радиоканалу – не светится;
- при передаче данных по радиоканалу – светится постоянно.
Светодиодный индикатор ПРИЕМ:
- при отсутствии приема данных по радиоканалу – не светится;
- при приеме данных по радиоканалу – светится постоянно.
Схема внешних подключений радиоудлинителя МС-Р прот.R3
