МС-4

Модуль сопряжения МС-4 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact-ID от адресной системы тм РУБЕЖ на передатчик NV2050, входящий в состав системы передачи извещений по GSM каналу Navigard.

Описание

Модуль сопряжения МС-4 предназначен для интеграции адресной системы тм Рубеж с системой передачи извещений по GSM каналам Navigard.

Модуль сопряжения МС-4 осуществляет сбор событий адресных приемно-контрольных приборов тм Рубеж и доставку их до передатчика NV2050.

Выход приемно-контрольного прибора адресной системы тм Рубеж подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчику NV2050, который, в свою очередь, передает сигналы на приемник NV DG 2010 или NVC DG 3220 мониторинговой станции.

Питание МС-4 осуществляется от источника питания +12 В или USB-разъема компьютера. Время технической готовности МС к работе после включения питания – не более 1 с.

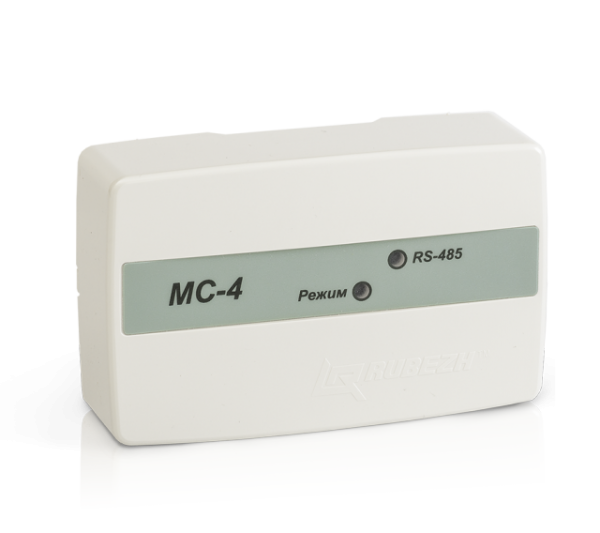

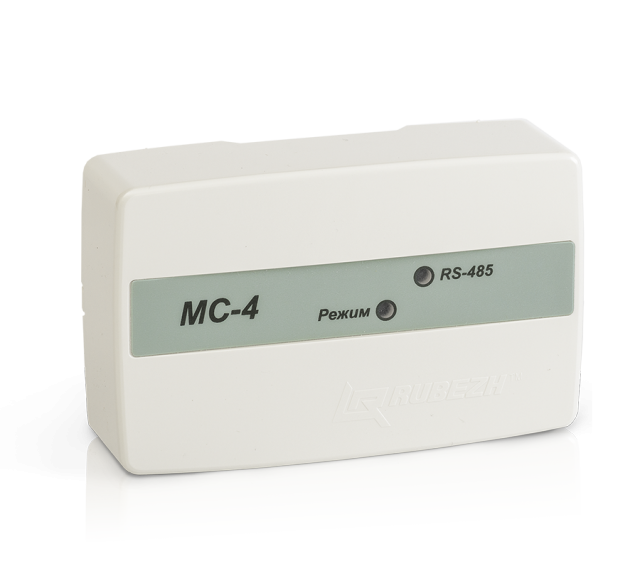

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-4.

Светодиодный индикатор РЕЖИМ:

  • дежурная индикация с частотой 1 Гц.

Светодиодный индикатор RS-485 «1»:

  • при отсутствии обмена с ПКП – погашен;
  • при наличии обмена с ПКП мигает с частотой 10 Гц.

Для подключения ППКП, входящего в состав адресной системы тм РУБЕЖ к системе передачи извещений по GSM каналам НАВИГАРД, необходимо выполнить следующие действия: подключить модуль сопряжения МС-4 к ППКП адресной системы тм РУБЕЖ по интерфейсу RS-485; подключить модуль сопряжения МС-4 к передатчику NV2050 через COM порт.

Перед монтажом МС-4 должен быть предварительно сконфигурирован. Для конфигурирования необходимо подключить МС-4 к компьютеру через USB интерфейс и установить на компьютер ПО FireSec 3. Запустить FireSec 3 Администратор, открыть Дизайнер проекта. В список устройств добавить МС-4, выставить ему адрес в диапазоне от 1 до 100. Перед записью конфигурации убедиться, что все приемно-контрольные приборы присутствуют в конфигурации, иначе опрос отсутствующего в конфигурации прибора производиться не будет. Выделить МС-4 в списке устройств, открыть меню «Устройство», перейти в подменю «USB», выбрать пункт «Записать конфигурацию в устройство».
