Описание
OPC-сервер – программа, получающая данные во внутреннем формате устройства и преобразующая эти данные вформатOPC. OPC-сервер является источником данных для OPC-клиентов. По своей сути OPC-сервер – это некий универсальный драйвер физического оборудования, обеспечивающий взаимодействие с любым OPC-клиентом (например, SCADA-системой).
OPC-клиент – программа, принимающая от OPC-серверов данные в формате OPC. Технология OPC определяет интерфейс между OPC-клиентом и OPC-серверами. ПО сути, она позволяет любому производителю оборудования передавать данные с этого оборудования в любую SCADA-систему. Замена одной SCADA-системы на другую не влечет для производителя никаких изменений. С другой стороны, замена одного OPC сервера на другой никак не отражается на SCADA-системе. SCADA-система может принимать данные от различных OPC-серверов различных производителей. При этом сигналы одного OPC-сервера можно использовать для управления другим OPC-сервером, объединяя таким образом разнородное оборудование.
Компонент интеграции «FireSecOPC-сервер» поддерживает протокол DA 2.05. «FireSecOPC-сервер» разработан для интеграции ПО «FireSec» и SCADA-систем для организации рабочего места диспетчера службы эксплуатации. «FireSecOPC-сервер» собирает информацию из сервера FireSec, далее отправляет информацию о состоянии:
- приборов приемно-контрольных и управления «Рубеж-2АМ», «Рубеж-2ОП», «Рубеж-4А» и ППКПУ «Водолей»;
- адресных исполнительных модулей;
- адресных извещателей и меток;
- состояние зон
в SCADA системы в виде значений (тегов) от 0 до 7:
- 0 – Тревога.
- 1 – Внимание.
- 2 – Неисправность.
- 3 – Требуется обслуживание.
- 4 – Отключено.
- 5 – Неизвестно.
- 6 – Норма* (требуется обслуживание).
- 7 – Норма.

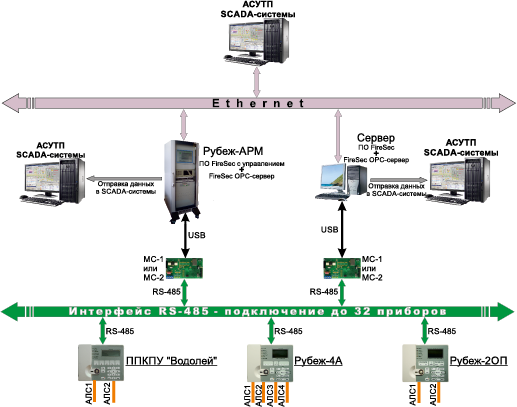

«FireSecOPC-сервер» устанавливается на персональный компьютер или Рубеж-АРМ, куда физически подключены приемно-контрольные приборы тм Рубеж. позволяющий оператору производить мониторинг, управление (с Рубеж АРМ) исполнительными устройствами объекта в режиме реального времени через ПО «Оперативная задача ОПС FireSec». SCADA системы могут быть установлены как на локальном ПК или Рубеж-АРМ так и на удаленном компьютере, подключенному к локальной сети. SCADA система, получая информацию от «FireSecOPC-сервер», позволяет отслеживать не только состояние оборудования тм Рубеж, но и собирать информацию о стороннем оборудовании, установленном на объекте и тем самым организовывая единый диспетчерский пульт.
