Преобразователь напряжения PN-(20-75)DC/12-1,5 исп.5

Преобразователь напряжения с входного 20—75 В в стабилизированное выходное напряжение 12 В, 1,5 А постоянного тока. Регулировка выходного напряжения 12—15 В. Фильтрация ВЧ помех, защита выхода от перегрузки и КЗ. Уличное исполнение IP56, рабочий температурный диапазон от -40 °С до +40 °С

Категории: , , Метка:

Описание

Преобразователь предназначен для питания нагрузок критичных к величине напряжения питания, например видеокамер. Рекомендуется  использовать преобразователь совместно с источником бесперебойного питания (ИБП) серии «Скат» с выходным напряжением 48 или 60 В.

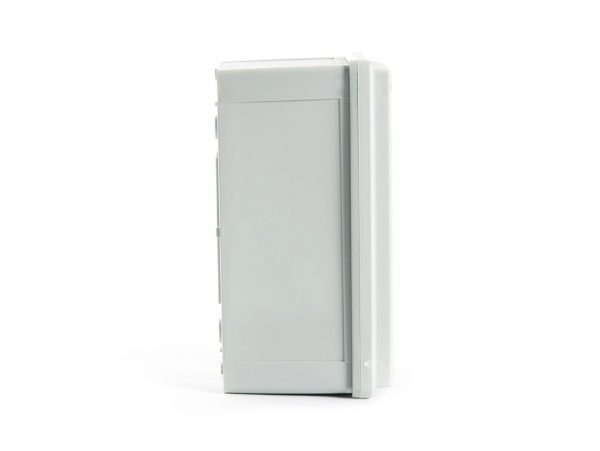

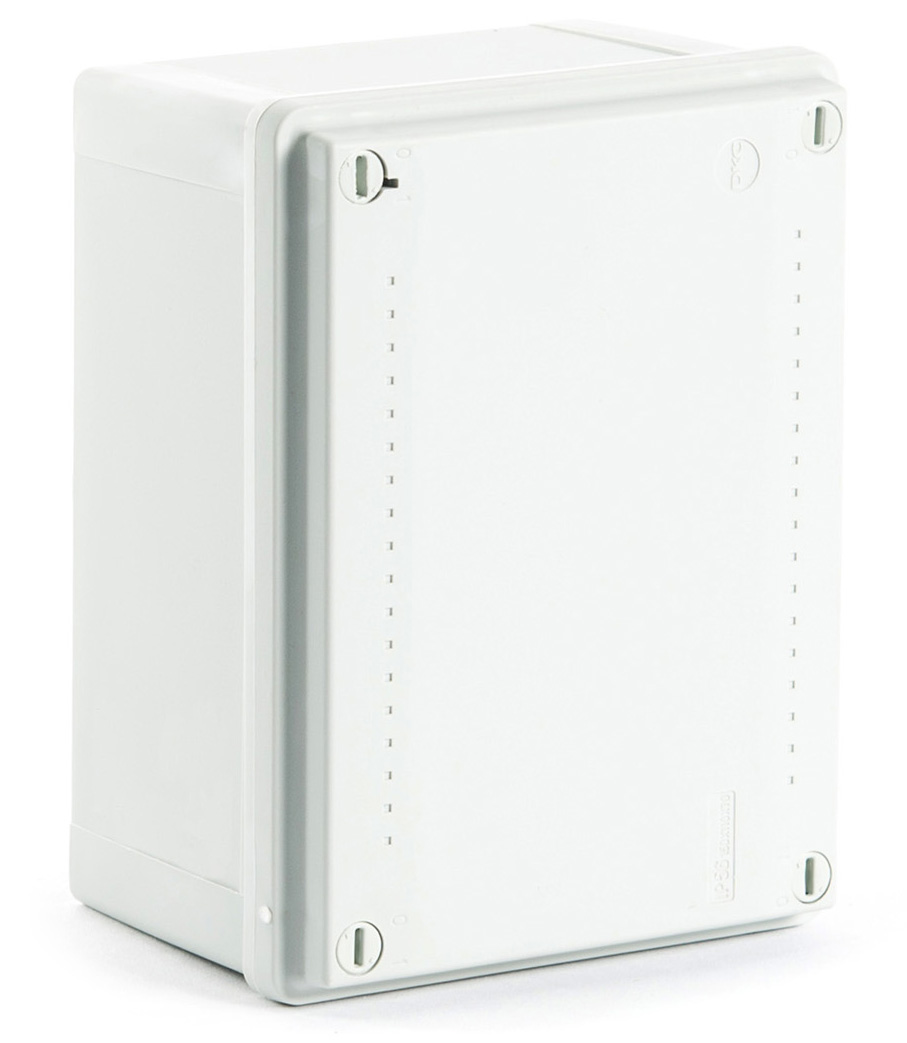

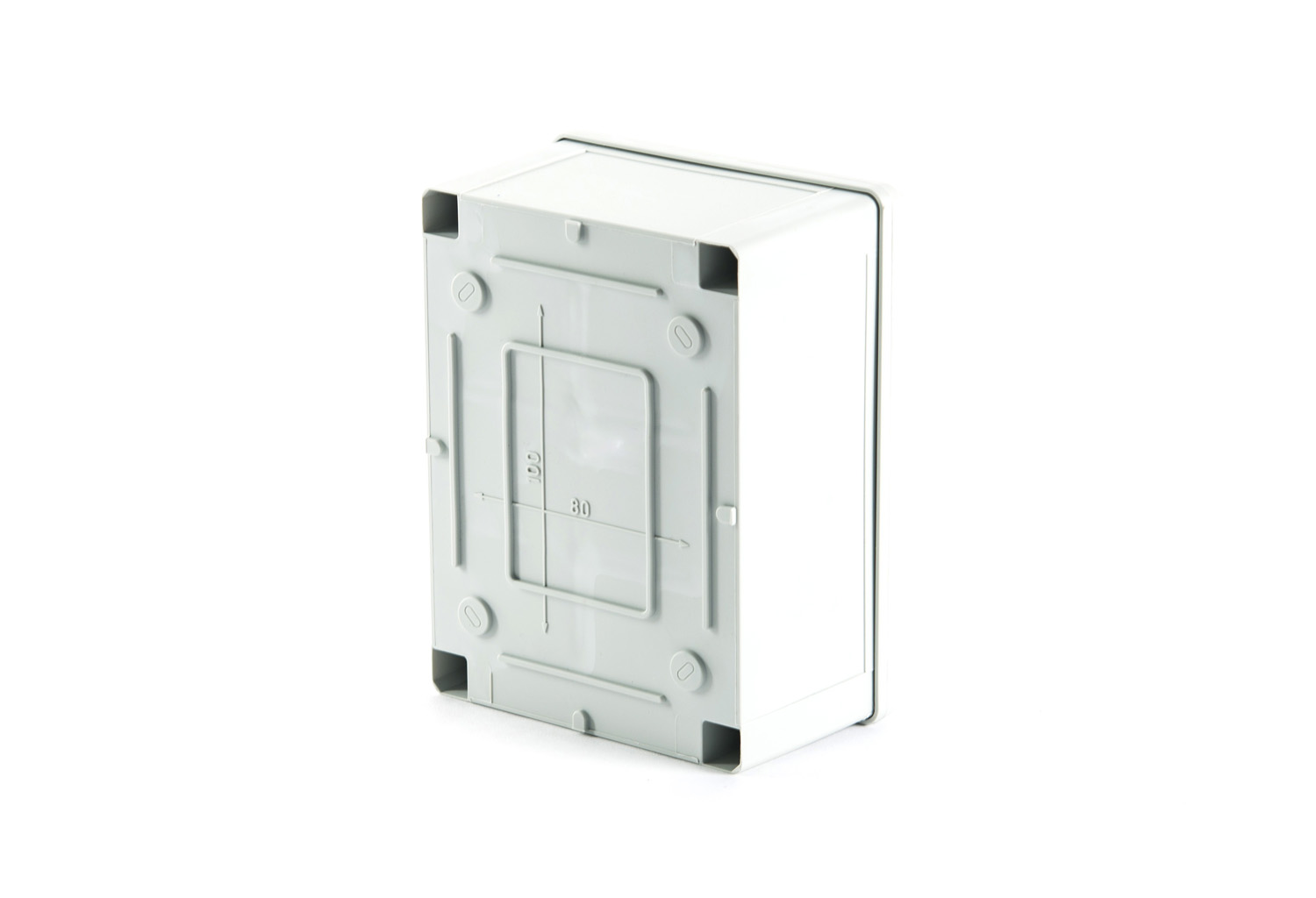

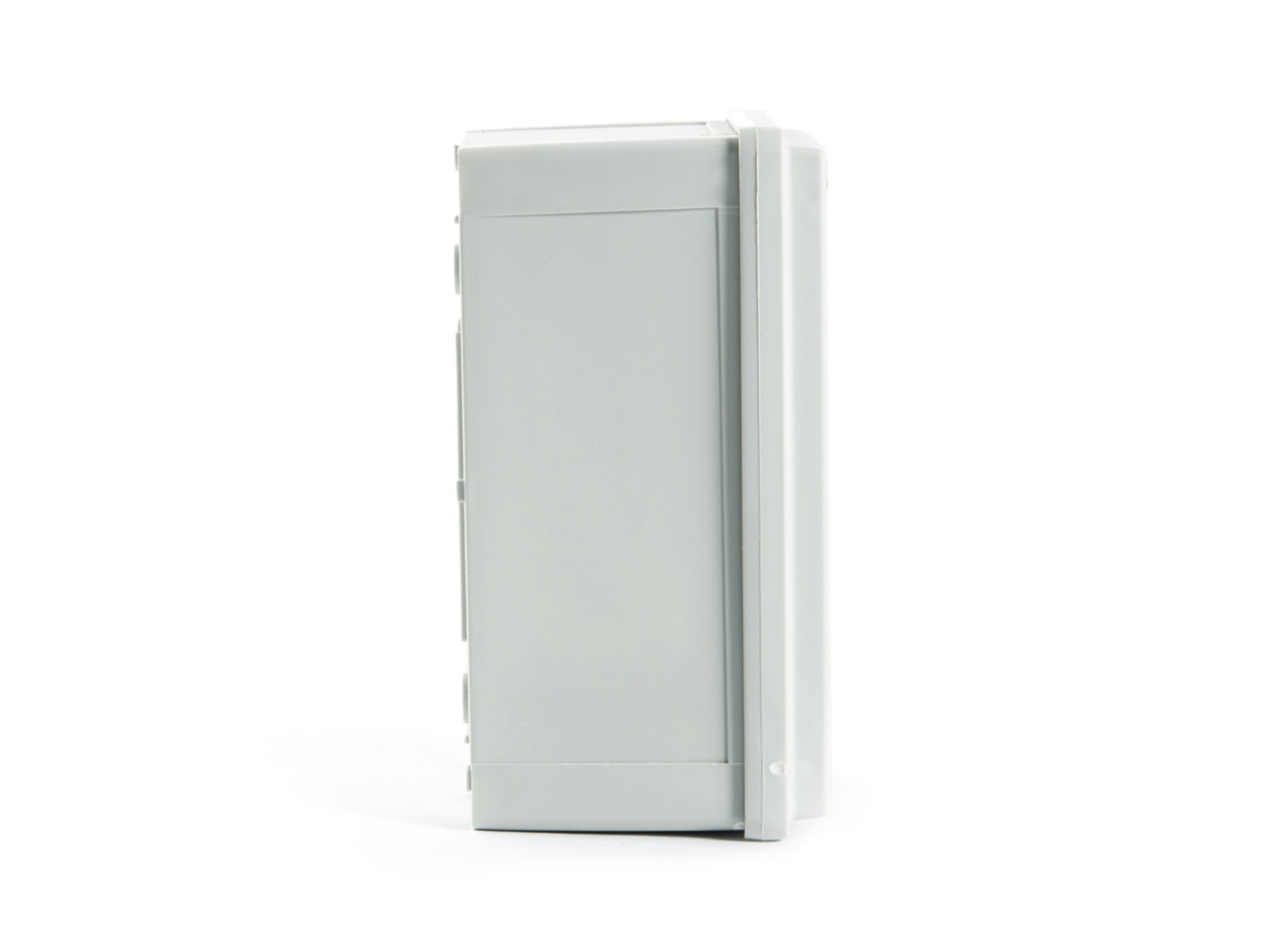

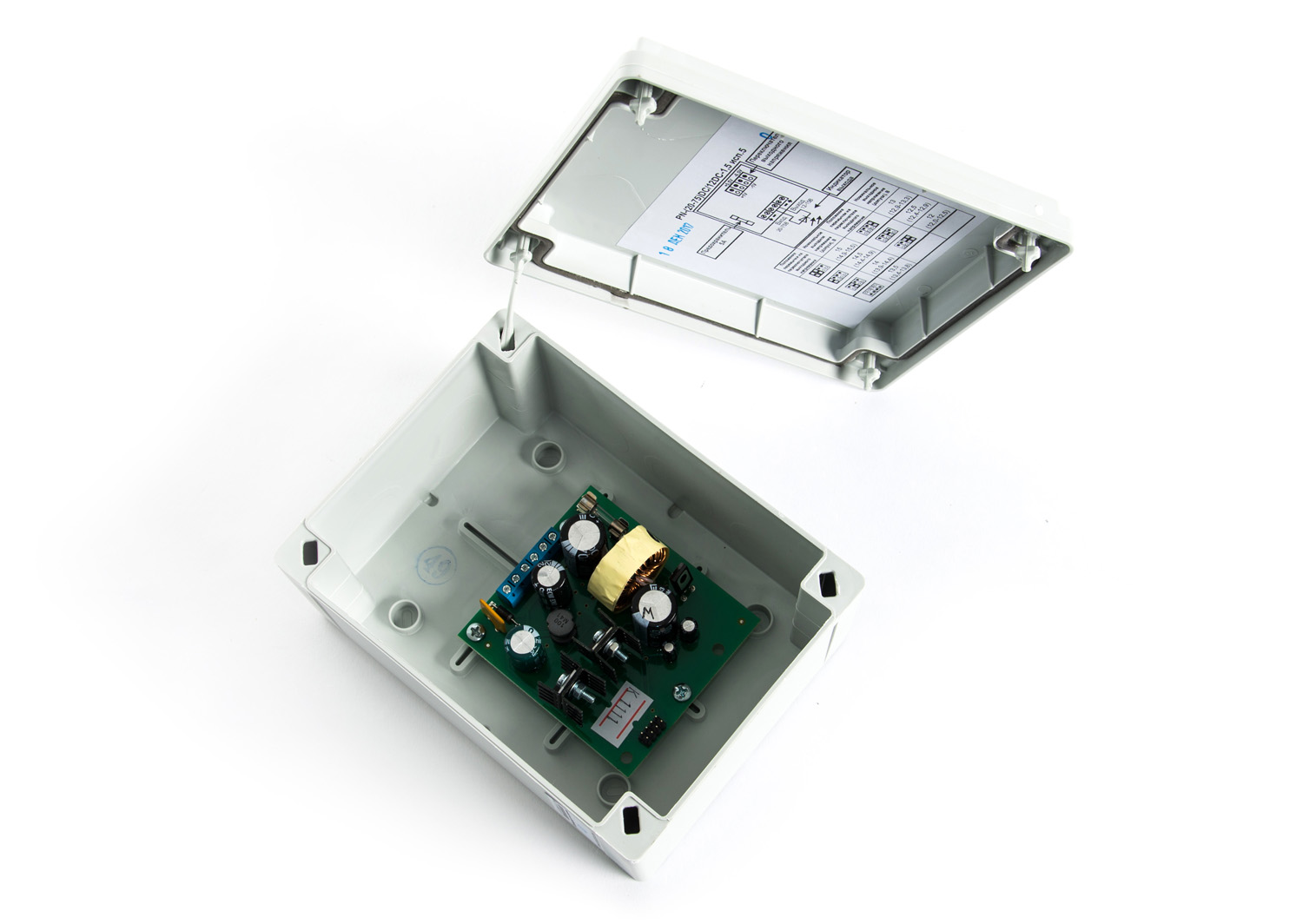

Преобразователь выполнен в герметичном корпусе и рассчитан на круглосуточный режим работы:

  • при температуре окружающей среды от -40 до +40 ºС
  • относительной влажности до 100 %
  • на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности, содержания пыли, вредных веществ)

Зависимость сечения провода от длины линии питания и мощности нагрузки

Особенности. PN-(20-75)DC/12-1,5 исп.5 обеспечивает

  • питание нагрузки постоянным стабилизированным напряжением с номинальным значением 12 В и  током 1,5 А
  • ступенчатую регулировку выходного напряжения в пределах от 12 до 15 В
  • работу в диапазоне входных напряжений от 20 до 75 В
  • разделение по постоянному току входных и выходных цепей, что предотвращает подачу в нагрузку высокого входного напряжения при неисправности преобразователя
  • электронную защиту выхода от перегрузки по току,  в том числе от  короткого замыкания (КЗ) нагрузки (с отключением питания нагрузки при продолжительном (более 30 сек.) КЗ нагрузки посредством самовосстанавливающегося предохранителя)
  • ограничение выходного напряжения величиной не более 18 В при неисправности преобразователя

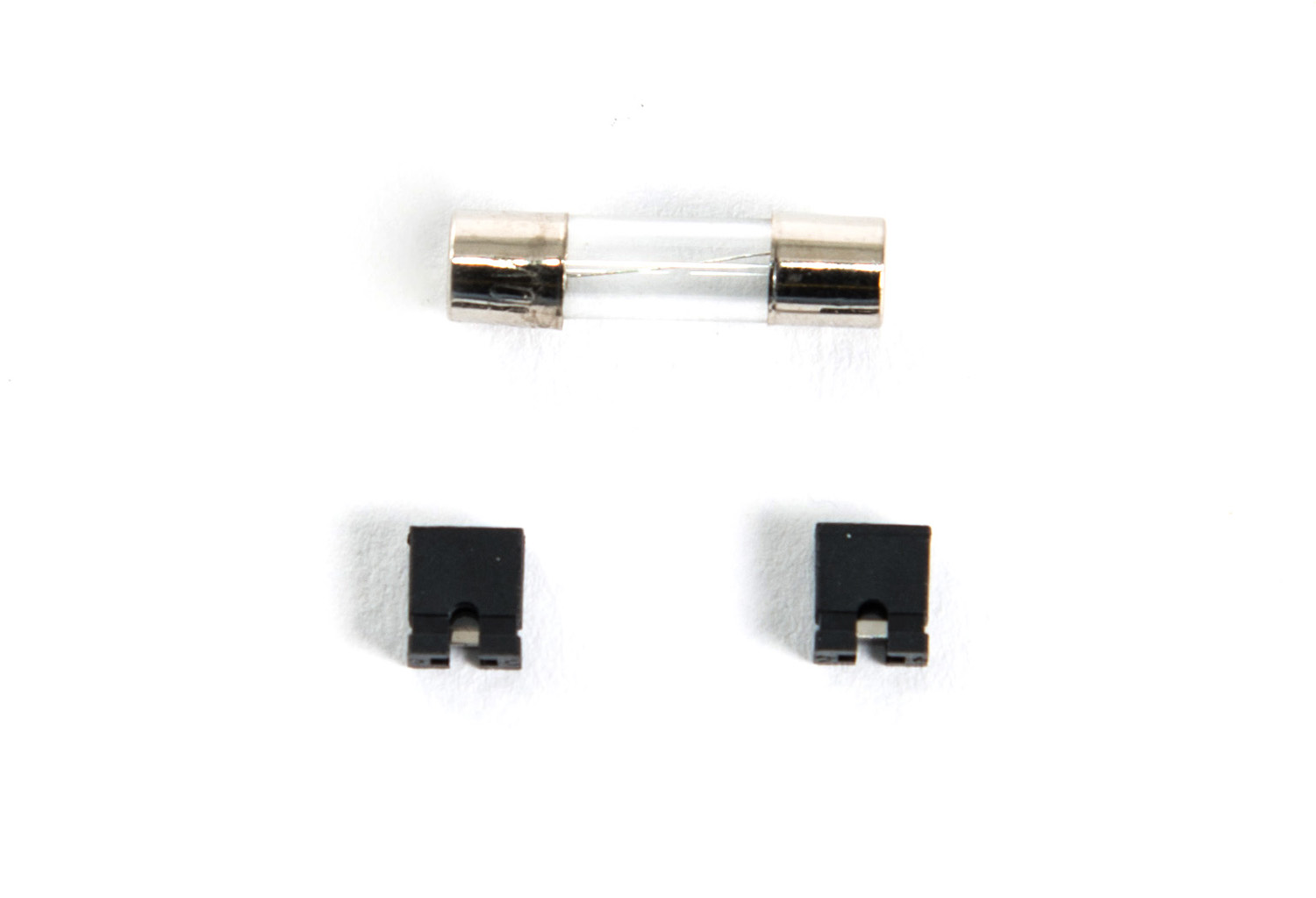

  • отключение питания преобразователя при обратной полярности подключения, посредством плавкого предохранителя
  • возможность световой индикации наличия выходного напряжения посредством внешнего светодиодного индикатора

PN-(20-75)DC/12-1,5 исп.5. Технические характеристики

1 Входное напряжение, В 20…75
2 Выходное напряжение, В 12,0…15,0*
3 Номинальный ток нагрузки, А 1,5
4 Удвоенная амплитуда пульсаций выходного напряжения, В, не более 0,03
5 КПД, %, не менее 80
6 Потребляемая мощность, Вт, не более 35
7 Сечение провода, зажимаемого в клеммах колодок, мм2 «ВХОД», «ВЫХОД» и колодка для подключения индикатора 1,5
8 Габаритные размеры ШхГхВ, мм, не более без упаковки 165х125х85
в упаковке 180х136х90
9 Масса, НЕТТО (БРУТТО), кг, не более 0,48 (0,6)
10 Диапазон рабочих температур, °С -40…+40
11 Относительная влажность воздуха при 25 °С, %, не более 100
12 Степень защиты оболочкой по ГОСТ 14254-96 IP56

* Заводская установка 13,5 В
