Прибор приемно-контрольный охранный «Кварц», вариант 1

Прибор приемно-контрольный охранный «Кварц» вариант 1 предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными извещателями и позволяет подключить один шлейф охранной сигнализации.

Извещения на пульт централизованного наблюдения передаются по двум каналам (ПЦН1 и ПЦН2).

Прибор ставится на охрану и снимается с охраны или с помощью электронных ключей или выключателя. Тактика работы выбирается установкой перемычек на плате.

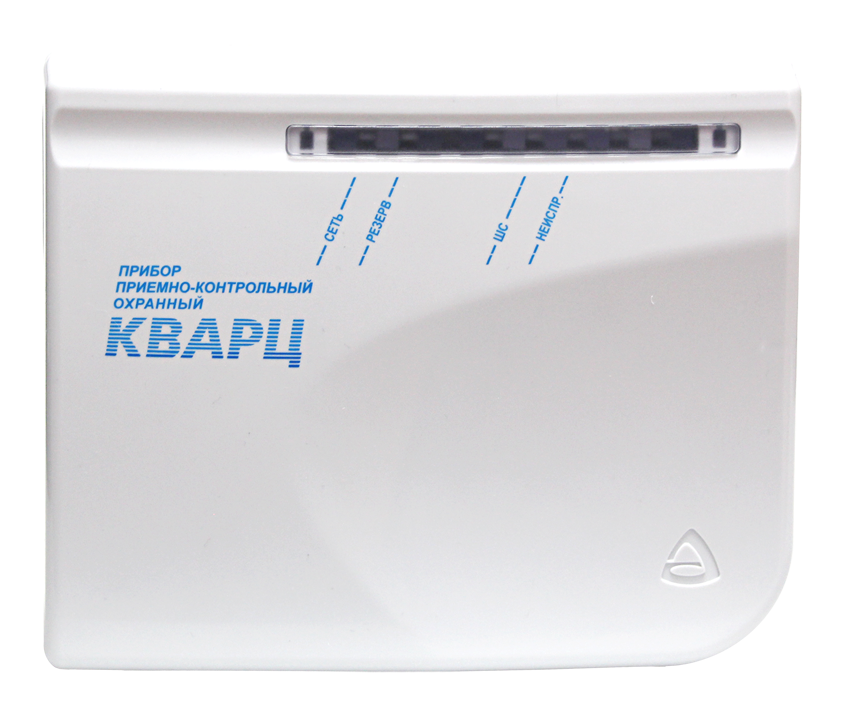

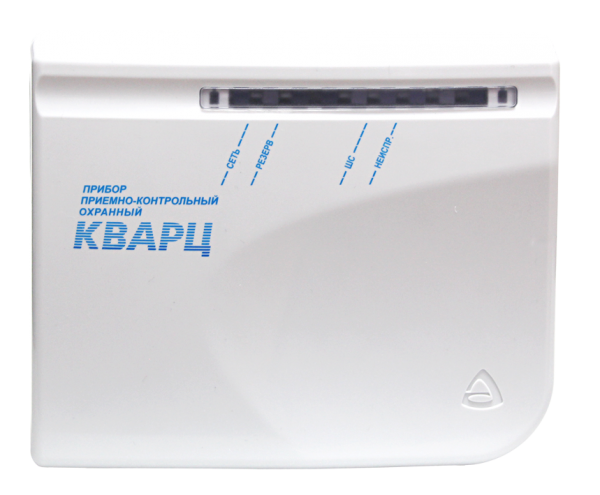

Корпус прибора изготовлен из ABS-пластика и помимо привлекательного внешнего вида и компактности обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния «ШС», «Неисправность», «Сеть» и «Резерв». Эти индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и др..

Категории: , , Метки: ,

Описание

Технические характеристики

Информационная ёмкость (количество ШС) 1
Информативность (количество видов извещений) 9
Количество идентификаторов (ключей TM, рroximity-карт, брелоков, цифровых кодов) 7
Напряжение на входе ШС при его номинальном сопротивлении 18±3 В
Суммарная токовая нагрузка в ШС в дежурном режиме, не более 1,5 мА
Параметры выходов ПЦН («сухой» контакт оптореле): напряжение/ток, до 72 В/50 мА
Ток потребления по отключаемому выходу 12 В «ПИ» для питания извещателей, не более 100 мА
Ток потребления по неотключаемому выходу «+12В» для питания извещателей, не более 200 мА
Ток потребления по выходу «ЛМП» для питания внешних световых оповещателей 12 В, не более 150 мА
Ток потребления по выходу «СИР» для питания внешних звуковых оповещателей 12 В, не более 500 мА
Напряжение питания сети (переменный ток 50 Гц) 187…242 В
Мощность, потребляемая от сети (с заряженным аккумулятором и при отсутствии внешних потребителей) во всех режимах, не более 8 ВА
Напряжение питания от аккумулятора 11,8…14,0 В
Номинальная емкость резервного аккумулятора 1,2 Ач
Ток потребления от аккумулятора в дежурном режиме/режиме тревоги (при отсутствии внешних потребителей), не более 40/65 мА
Степень защиты оболочкой IP10
Диапазон рабочих температур -30… 55 °С
Габаритные размеры 186x151x60мм
Масса без аккумулятора, не более 0,5 кг
