Описание

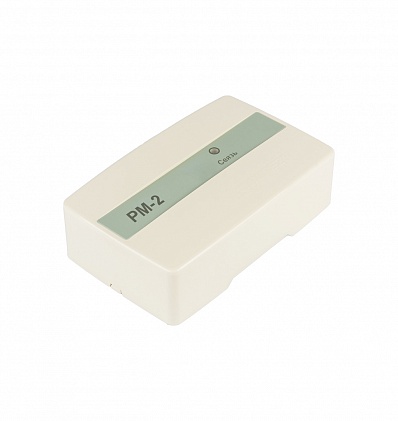

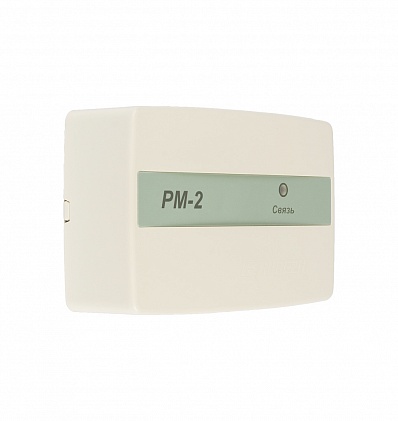

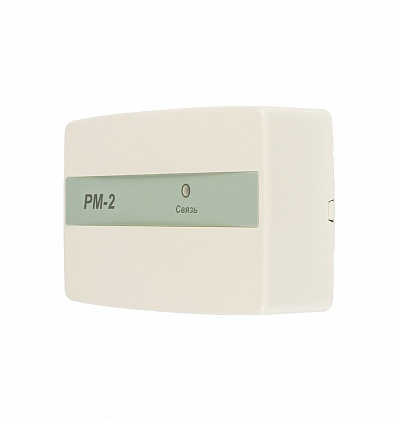

Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем с приемно контрольного прибора или с помощью программатора адресных устройств ПКУ-1.
Модуль представляет собой дистанционно управляемый переключатель.
В состав релейного модуля входят два реле К1 и К2 для подключения исполнительных устройств. В системе РМ-2 представляет собой 2 отдельных логических устройства. Адрес первому реле присваивается вручную (с приемно-контрольного прибора), а второму реле адрес присваивается в порядке возрастания автоматически, начиная с заданного адреса.
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
- информационных световых табло (ОПОП 1-8 либо аналогичных);
- оповещателей звуковых (ОПОП 2-35 либо аналогичных).
Подключение различных устройств АСУТП, управление которыми возможно на релейном уровне. Настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора. Настройка удержания релейного во включенном состоянии.

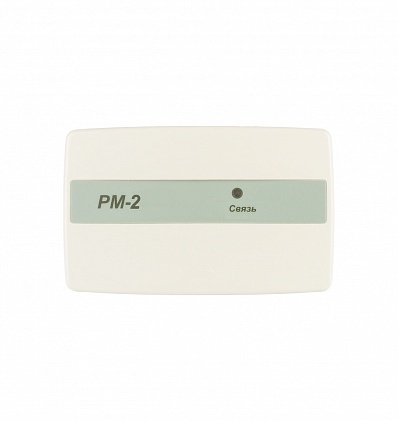

Светодиодная индикация наличия связи с приемно-контрольным прибором. 6 различных конфигураций логических состояний выхода. Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.
Релейный модуль РМ-2 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
КОНФИГУРАЦИЯ РЕЛЕЙНОГО МОДУЛЯ
| № конфигурации | Логическое состояние выхода | |
| Режим СТОП | Режим ПУСК | |
| 1 | ВЫКЛ. | ВКЛ. |
| 2 | ВЫКЛ. | МЕАНДР
с частотой 0,5 Гц |
| 3 | ВКЛ. | ВЫКЛ. |
| 4 | ВКЛ. | МЕАНДР
с частотой 0,5 Гц |
| 5 | МЕАНДР
с частотой 0,5 Гц |
ВЫКЛ. |
| 6 | МЕАНДР
с частотой 0,5 Гц |
ВКЛ. |
