Описание

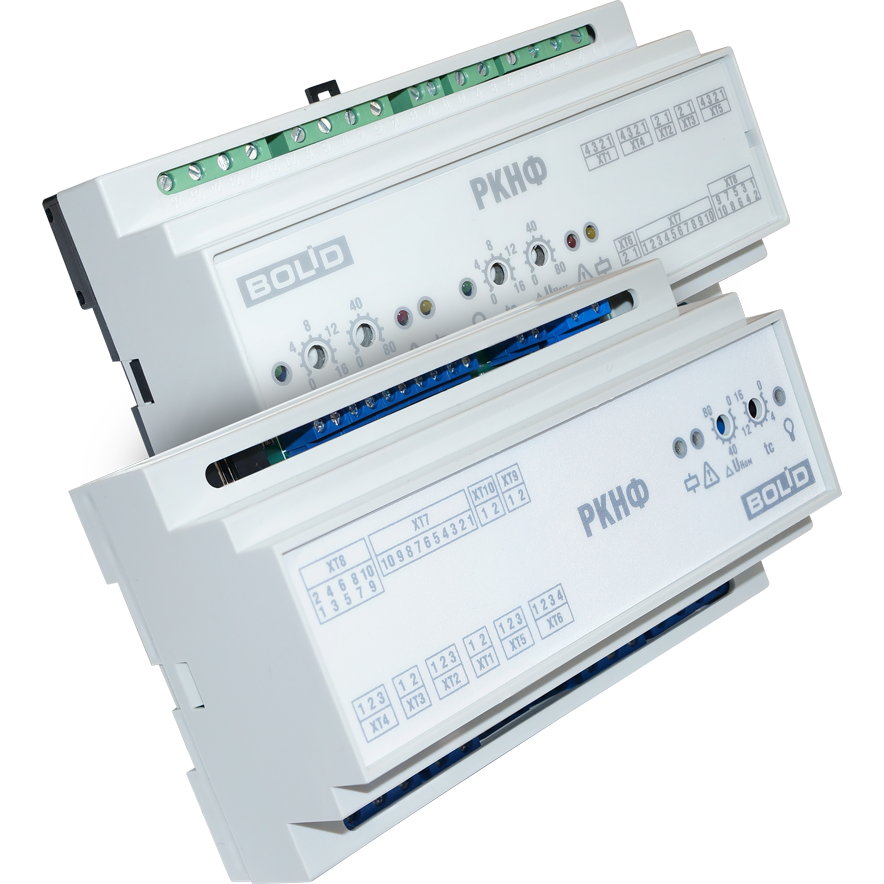

РКНФ
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество каналов контроля напряжения | 1 |
| Номинальное входное напряжение (50Гц), В | 220 |
| Диапазон входного питающего напряжения, В | 150 – 400 |
| Диапазон допустимых отклонений напряжения от номинала, В | 0 – 80 |
| Время интегрирования неисправности (время задержки срабатывания), с | 0 – 16 |
| Мощность, потребляемая от сети (по одному каналу), ВА | не более 6 |
Сопротивления выходов для различных состояний шкафа
| Сигнальный выход | Состояние, сопротивление выхода Контакты реле разомкнуты |
Состояние, сопротивление выхода Контакты реле замкнуты |
|
| Питание | Питание ШКП в норме, цепи питания двигателя в норме Rл = 5,1 кОм | Авария питания или обрыв цепи питания двигателя Rл = 1,17 кОм | |
| Автоматика | Управление отключено Rл = 5,1 кОм | Ручное управление Rл = 2,5 кОм | Автоматика включена Rл = 1,17 кОм |
| Двигатель | Двигатель отключён Rл = 5,1 кОм | Двигатель включён Rл = 1,17 кОм |
РКНФ двухканальный
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество каналов контроля напряжения | 2 |
| Номинальное входное напряжение (50Гц), В | 220 |
| Диапазон входного питающего напряжения, В | 150 – 400 |
| Диапазон допустимых отклонений напряжения от номинала, В | 0 – 80 |
| Время интегрирования неисправности (время задержки срабатывания), с | 0 – 16 |
| Мощность, потребляемая от сети (по одному каналу), ВА | не более 6 |
