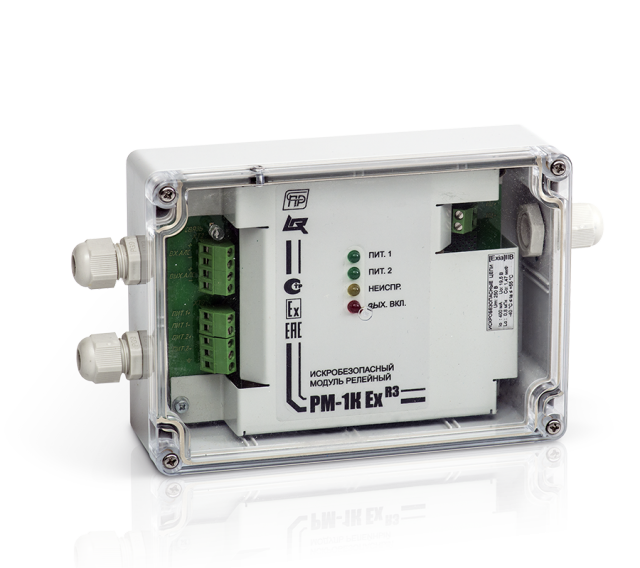

РМ-1К Ex прот.R3

Адресный релейный модуль искробезопасный РМ-1К Ex прот.R3 предназначен для управления исполнительными устройствами во взрывоопасных помещения и зонах защищаемого объекта. Релейный модуль работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. В качестве нагрузки пусковой цепи могут быть устройства, питающиеся по искробезопасной цепи, такие как: искробезопасные оповещатели, искробезопасные модули пожаротушения и иные искробезопасные нагрузки.

Категории: , , Метки: ,

Описание

Релейный модуль РМ-1К Ex прот.R3 является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска уровня «ia» и выпускается в двух вариантах исполнения, отличающихся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: «[Exiа]IIВ» и «[Exiа]IIС». Соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон помещений и наружных установок.

Модуль осуществляет информационный обмен по двухпроводной АЛС. АЛС гальванически развязана от источников питания модуля. Ток, потребляемый модулем от АЛС – не более 0,3 мА.

Релейный модуль РМ-1К Ex прот.R3 имеет два режима работы:

  • «Режим контроля» — модуль обеспечивает контроль пусковой цепи на обрыв и замыкание малым током обратной полярности и световую индикацию неисправности пусковой цепи желтым светодиодом «НЕИСПР.».
  • «Режим пуска» — модуль обеспечивает выдачу в нагрузку пусковой цепи прямого напряжения и светодиодную индикацию пуска.

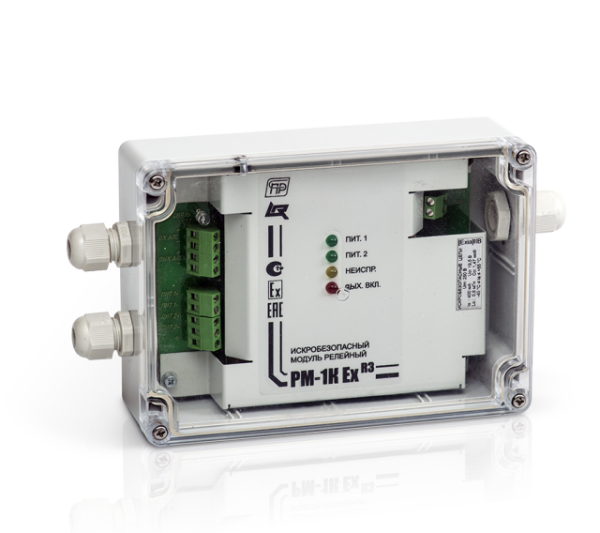

Релейный модуль РМ-1К Ex прот.R3
