Описание
Основные функции блока индикации и управления:
— прием сигналов от приемно-контрольных приборов;
— трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
— светодиодная индикация состояния системы и режимов работы;
— звуковая сигнализация режимов работы;
— управление охранно-пожарными зонами.
Ссылка на инструкцию по программированию «Рубеж-БИУ»

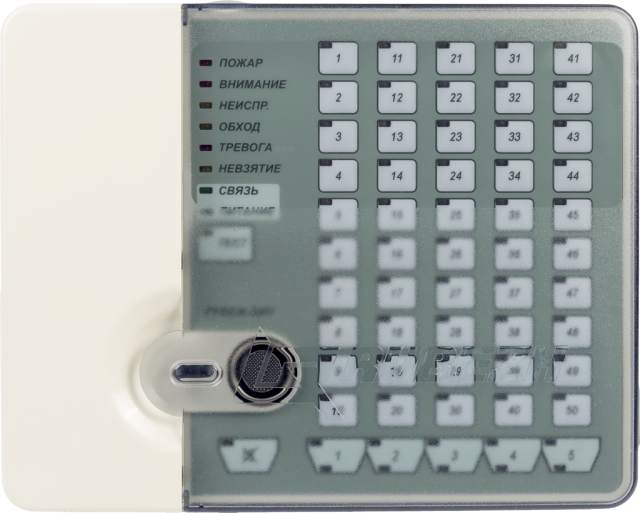

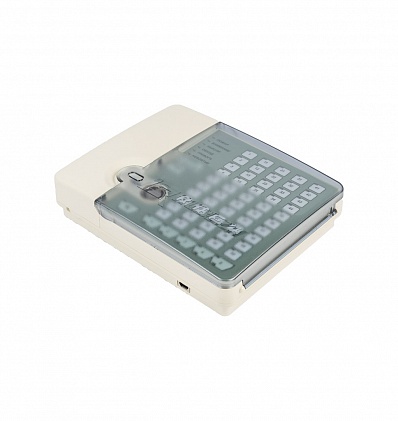

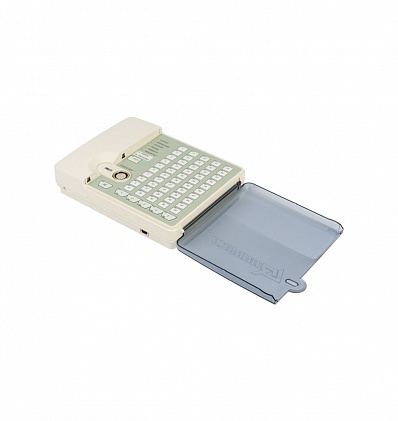

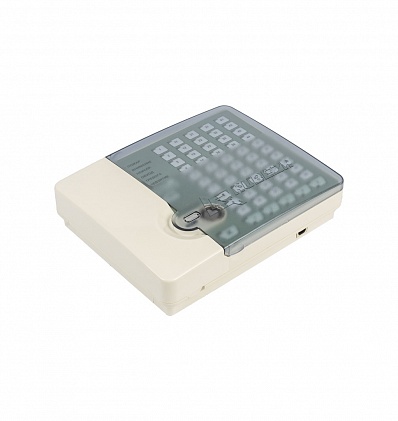

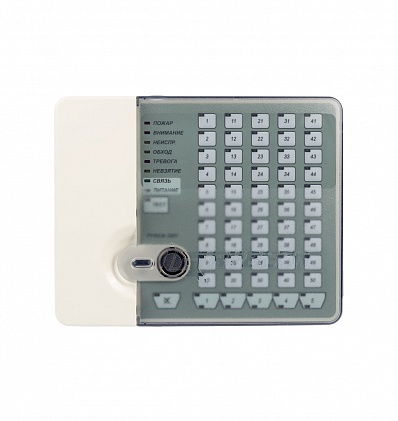

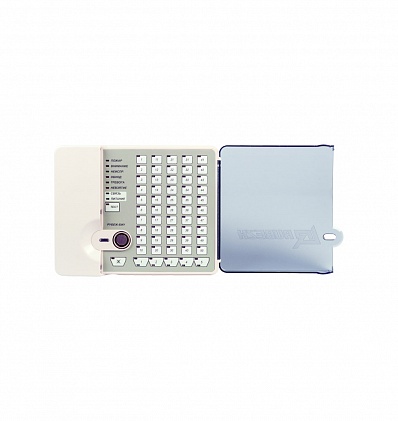

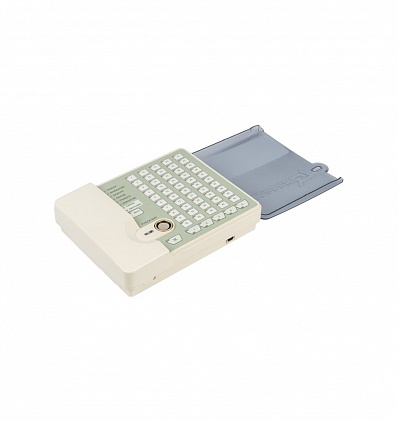

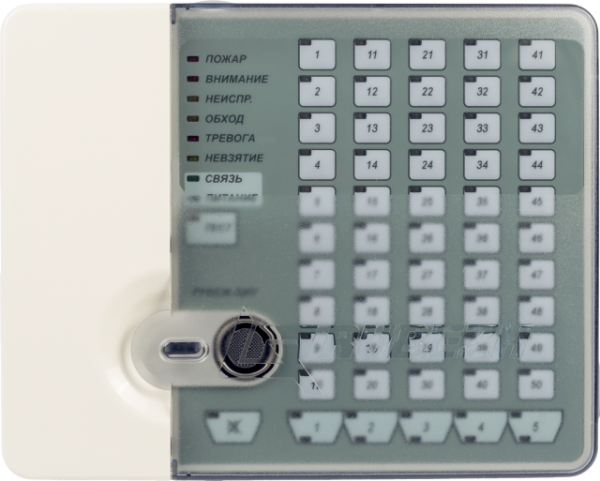

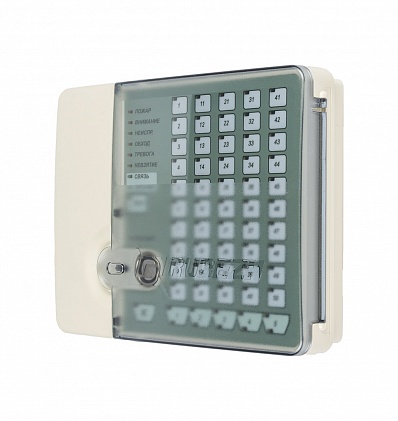

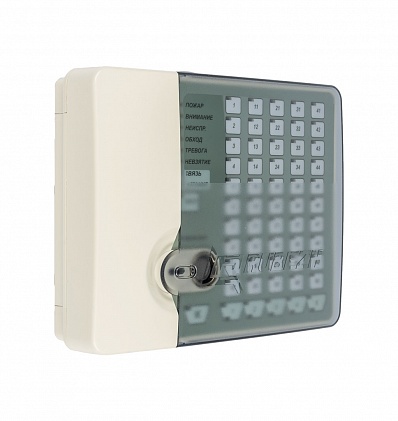

Блок индикации и управления конструктивно выполнен в пластмассовом корпусе. На лицевой стороне блока расположены светодиодные индикаторы зон, светодиодные индикаторы состояния системы, клавиши переключения страниц и отключения звука. Блок имеет встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Блок индикации и управления обменивается информацией с, ППКПУ 011249-2-1, ППКОПУ Рубеж-2ОП, ППКПУ Рубеж-4А по интерфейсу RS-485 . Наличие обмена прибор индицирует на индикаторе СВЯЗЬ. При пропадании обмена на время более 1 мин прибор гасит светодиодную индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц — 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы.
Максимальное число контролируемых зон (устройств) – 250.
БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.
БИ информирует о поступлении нового события миганием индикацией страницы.
Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация.
При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния.
В работе с БИУ используются два набора электронных ключей (до восьми ключей в каждом).
Ключи одного набора используются для блокирования/разблокирования кнопок управления зонами клавиатуры БИУ, другого – для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов. Сброс данных сигналов может производиться при заблокированной клавиатуре.
Блок индикации и управления имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.
Состояние пожарной зоны отображается светодиодным индикатором следующим образом:
Зона не запрограммирована – не светится;
Норма – светится зеленым;
Пожар – светится красным при получении события «Пожар»;
Неисправность/потеря связи – Мигает с частотой 1 Гц желтым при обнаружении неисправности или потере связи;
Внимание – мигает красным с частотой 1 Гц;
Зона обойдена – светится желтым.
Состояние охранной зоны отображается светодиодным индикатором следующим образом:
Зона не запрограммирована – не светится;
Норма, снята с охраны – светится желтым, когда зоны сняты с охраны;
Норма, поставлена на охрану – Светится зеленым, когда зоны на охране;
Нарушение зоны – мигает красным с частотой 2 Гц;
Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи;
Отсчёт задержки на вход/выход — мигает зеленым с частотой 1 Гц.
Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:
Отключен (дежурный режим) – зеленый ;
Включен (режим тревоги) – красный ;
Неисправность – желтый.
В случае привязки к индикатору исполнительного устройства цвет при различном состоянии устройства может быть выбран любой из трех доступных – зеленый, красный, желтый.
Панель имеет 10 системных светодиодных индикаторов:
— ПОЖАР — красный индикатор — светится при получении события «Пожар».
— ВНИМАНИЕ — красный индикатор — светится при получении события «Внимание».
— НЕИСПРАВНОСТЬ — желтый индикатор — светится при обнаружении неисправности или потере связи.
— ОБХОД — желтый индикатор — Светится, если зона обойдена.
— ТРЕВОГА — красный индикатор — Включается (светится постоянно) при нарушении оставленной на охрану охранной зоны.
— НЕВЗЯТИЕ — желтый индикатор — Включается (светится постоянно) при неудачной постановке на охрану охранной зоны.
— СВЯЗЬ — зеленый индикатор — Светится при наличии связи со всеми контролируемыми приборами. Мигает при потере связи с частью контролируемых приборов. Погашен при потере связи со всеми приборами.
— ПИТАНИЕ — зеленый индикатор — Постоянно горит при наличии напряжения на каждом из двух вводов питания. Мигает при наличии напряжения только на одном из выводов.
— ТЕСТ — желтый индикатор — Светится при нажатии кнопки «ТЕСТ».
— ЗВУК ОТКЛЮЧЕН — желтый индикатор — Светится при отключении звука. Автоматически включается при новом тревожном сообщении.
— Индикатор состояния страницы — 3-х цветный индикатор — Показывает наихудшее состояние зон на текущей странице.
— Индикатор выбранной страницы — синий индикатор — Светится на активной странице. Мигает на страницах с новыми событиями.
Питание прибора – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Прибор контролирует питание по каждому из вводов и выводит информацию на индикатор ПИТАНИЕ.
Все подключения к прибору производятся через винтовые клеммные контакты.
Основные технические данные и характеристики
| Напряжение питания | 10 – 28 В |
| Потребляемая мощность, не более | 7 Вт |
| Максимальное количество БИ в системе | 16 |
| Количество светодиодных индикаторов контроля зон и устройств на странице | 50 |
| Количество страниц | 5 |
| Максимальное количество контролируемых зон и устройств | 250 |
| Количество светодиодных индикаторов состояния системы | 8 |
| Количество внешних интерфейсов для обмена и программирования: типа RS-485 типа USB |
1 1 |
| Длина: кабеля интерфейса RS485, не более кабеля интерфейса USB |
1000 м до 3м |
| Габаритные размеры модуля, не более | 200х160х50 мм |
| Масса, не более | 1 кг |
| Рабочий диапазон температур | от 0 до плюс 55 ºС |
