Описание
Блок конструктивно выполнен в пластмассовом корпусе, аналогичном корпусу приемно-контрольных приборов. Блок индикации является адресным приемно-контрольным прибором.
Основные функции блока индикации:
- прием сигналов от приемно-контрольных приборов;
- трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
- светодиодная индикация состояния системы и режимов работы;
- звуковая сигнализация режимов работы;
- сброс сигнала пожар в зонах ключом Touch Memory.

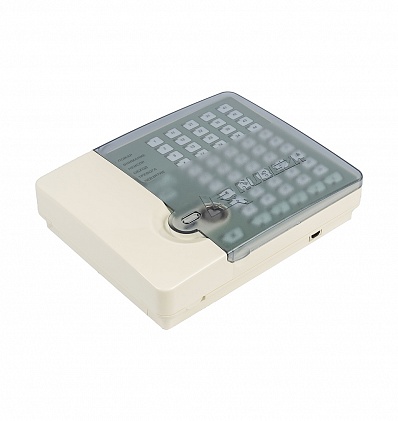

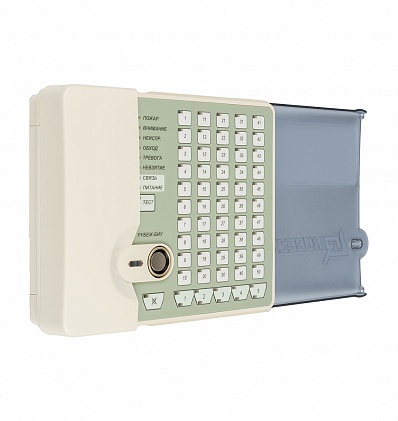

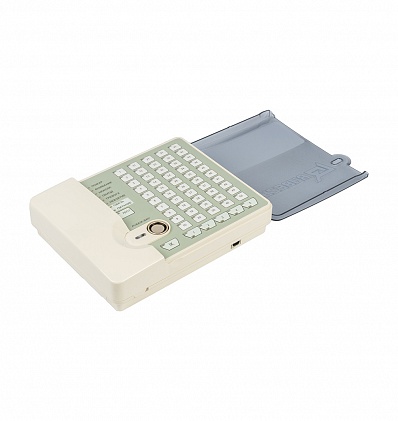

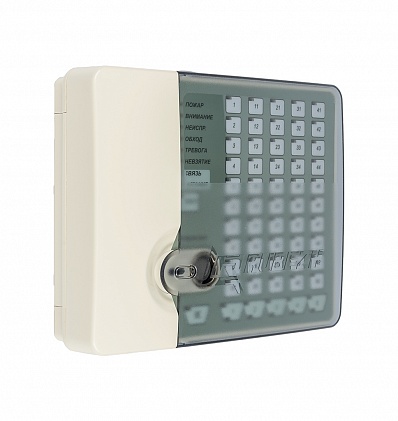

Блок индикации конструктивно выполнен в пластмассовом корпусе. На лицевой стороне блока расположены светодиодные индикаторы зон, светодиодные индикаторы состояния системы, клавиши переключения страниц и отключения звука. Блок имеет встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Блок индикации обменивается информацией с приборами протокола RS-R1, такими как Рубеж-2ОП, Рубеж-4А, «Водолей», а также приборами протокола RS-R3, такими как Рубеж-2ОП прот.R3 и Рубеж-КАУ прот.R3, по интерфейсу RS-485. Наличие обмена прибор индицирует на индикаторе СВЯЗЬ. При пропадании обмена на время более 1 мин прибор гасит светодиодную индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
Конфигурация прибора, т.е. задание адреса прибора в системе, скорости обмена и зон контроля, выполняется с персонального компьютера с помощью ПО «FireSec Администратор». Адрес прибора и скорость обмена задаются только через USB интерфейс. База данных заливается в прибор с помощью интерфейсов USB или RS-485.
При конфигурировании в блок записывается информация об объекте или части объекта, контролируемом блоком индикации. После конфигурирования системы, прибор Рубеж-БИ может контролировать систему адресной пожарной сигнализации автономно.
Для увеличения информативности на БИ реализована возможность выбора страницы индикации. Число страниц — 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы.
Максимальное число контролируемых зон (устройств) – 250.
БИ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.
БИ информирует о поступлении нового события миганием индикацией страницы.
Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание» и «Пожар» в зонах включается непрерывная звуковая сигнализация. При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИ с оптической индикацией состояния.
С БИ возможен сброс сигнала ПОЖАР с использованием ключей Touch Memory во всех зонах, приписанных к данному прибору . Общее количество ключей ТМ, поддерживаемое БИ, 16 шт (1 мастер и до 15 рабочих).

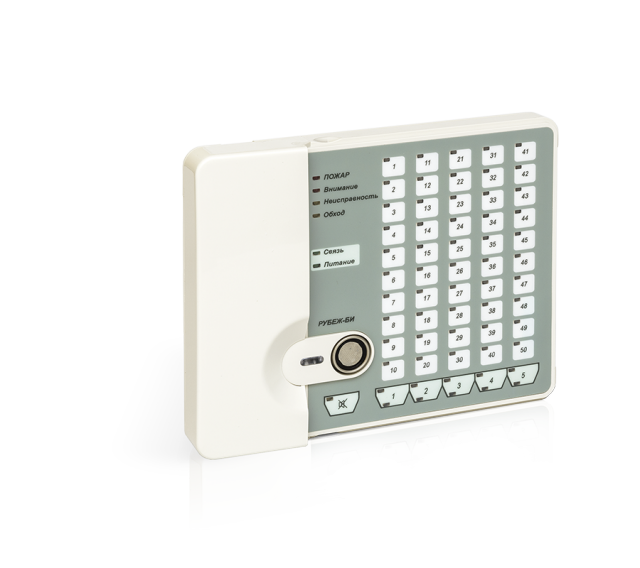

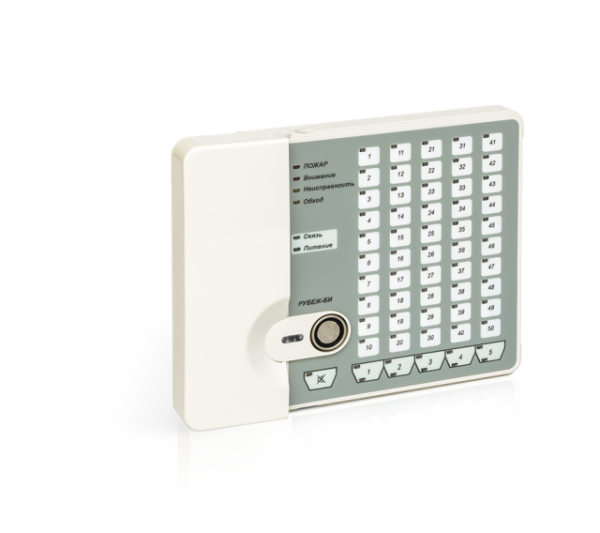

Блок индикации имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.
Состояние зоны отображается светодиодным индикатором следующим образом:
- Зона не запрограммирована — не светится;
- Норма — зеленый;
- Пожар — красный;
- Неисправность — желтый;
- Внимание — мигает красным с частотой 1Гц;
- Зона обойдена — мигает желтым с частотой 1Гц.
Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:
- Отключен (дежурный режим) — зеленый;
- Включен (режим тревоги) — красный;
- Неисправность — желтый.
Панель имеет 9 системных светодиодных индикаторов:
- ПОЖАР — красный индикатор. Загорается при получении события «Пожар».
- ВНИМАНИЕ — красный индикатор. При получении события «Внимание» мигает с частотой 0,5 Гц.
- НЕИСПРАВНОСТЬ — желтый индикатор. Загорается при обнаружении неисправности.
- ОБХОД — желтый индикатор. Мигает с частотой 0,5 Гц, если есть обойденные зоны.
- СВЯЗЬ — зеленый индикатор. Загорается при наличии обмена по линии RS-485. При пропадании обмена на время более 1 минуты БИ погасит индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
- ПИТАНИЕ — зеленый индикатор. Постоянно горит при наличии напряжения на каждом из двух вводов питания.
- Звук отключен — желтый индикатор. Загорается при отключении звука. Автоматически включается при новом тревожном сообщении.
- Индикатор состояния страницы — 3-х цветный. Показывает наихудшее состояние зон на текущей странице.
- Индикатор выбранной страницы — синий индикатор. Светится на активной странице. Мигает на страницах с новыми событиями, которые не видел оператор.
Питание прибора — внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Прибор контролирует питание по каждому из вводов и выводит информацию на индикатор ПИТАНИЕ. Все подключения к прибору производятся через винтовые клеммные контакты.
