Описание
Концентратор адресных устройств ввода-вывода Рубеж-УВВ выпускается в двух исполнениях: – Рубеж-УВВ1; – Рубеж-УВВ2. В состав Рубеж-УВВ входят такие обязательные устройства, как прибор Рубеж-КАУ1 (или Рубеж-КАУ2), источник питания ИВЭПР 12/5 RS-R3 исп. 2х12 БР и адресная метка АМ-1 прот.R3. Количество и состав остальных адресных устройств, входящих в комплект Рубеж-УВВ, определяется проектом адресной системы применительно к объекту, на котором она размещена. Номенклатура адресных устройств, доступных для включения в состав Рубеж-УВВ, приведена в паспорте на данный концентратор.
Концентратор обеспечивает:
- питание включенных в его состав устройств от встроенного резервированного источника вторичного электропитания;
- прием сигналов от адресных пожарных извещателей по двухпроводным АЛС;
- прием сигналов от неадресных устройств автоматики;
- передачу сигналов управления исполнительным устройствам автоматики;
- автоматический контроль целостности АЛС;
- преимущественную регистрацию и передачу во внешние линии связи извещения о пожаре по отношению к другим сигналам, формируемым прибором;
- защиту от несанкционированного доступа посторонних лиц;
- контроль исправности адресных устройств;
- индикацию режимов питания;
- обмен данными по последовательным интерфейсам RS-485.
Концентратор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
1 – источник вторичного электропитания резервированный (ИВЭПР 12/5 RS-R3 исп. 2х12 БР);
2 – метка адресная АМ-1 прот.R3;
3 – устройство «Рубеж-КАУ1» прот.R3 или «Рубеж-КАУ2» прот.R3;
4 – устройства (составные части концентратора) согласно разделу «Свидетельство о приемке и упаковывании»;
5 – выключатель автоматический, клеммы подключения ввода питания и заземления;
6 – клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.

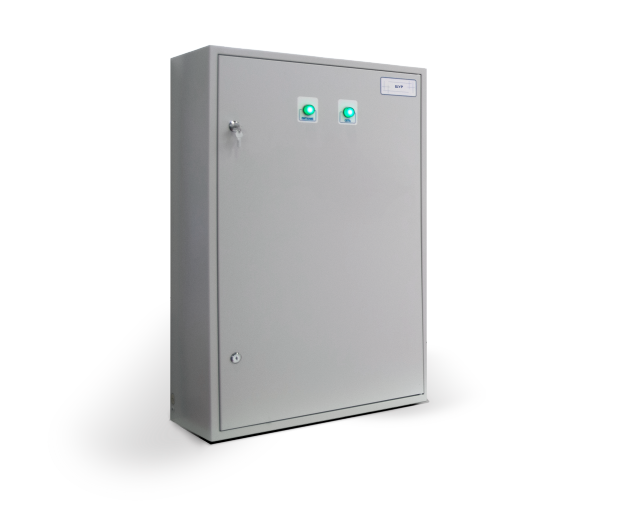

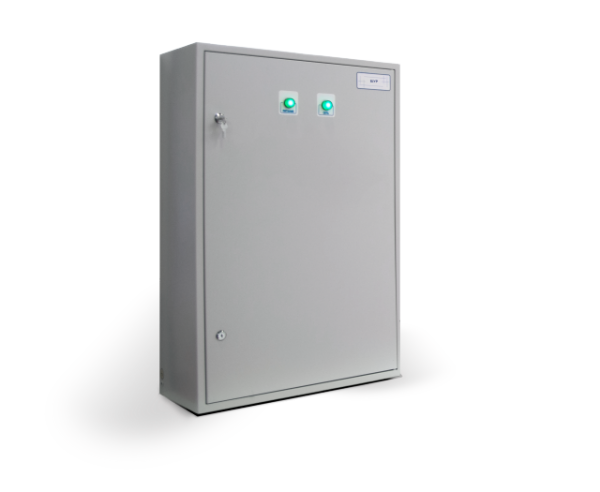

На лицевой стороне дверцы Рубеж-УВВ расположены:
1 – индикатор ПИТАНИЕ;
2 – индикатор СЕТЬ;
3 – замки механические.
Встроенный ИВЭПР обеспечивает резервированным питанием все встроенные в концентратор устройства.
В основании корпуса концентратора расположены вводы с уплотнителями для подключения кабелей питания, заземления, АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Концентратор оснащен концевым выключателем – датчиком вскрытия, который формирует сигнал замыканием контактов при открывании дверцы шкафа концентратора. Сигнал вскрытия поступает на вход адресной метки АМ-1, встроенной в концентратор. Адресная метка формирует сообщение о вскрытии, которое передается по АЛС в прибор управления системой для регистрации в журнале событий.
