Описание
Прибор приемно-контрольный и управления пожарный адресный РУБЕЖ-4А предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления и оповещения. На пожарных адресных приборах РУБЕЖ-4А можно построить распределенную адресную систему ПС с объединением в сеть до 60 панелей. К каждому из приборов можно подключить до 500 адресных устройств тм Рубеж.

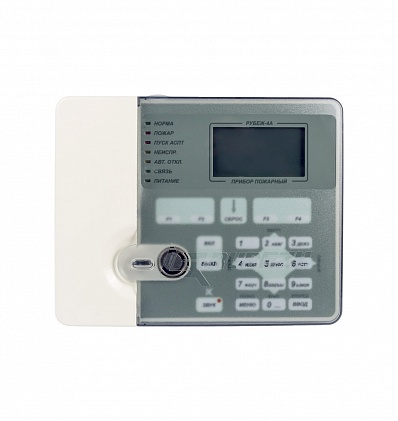

Адресный пожарный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и четырехстрочный ЖКИ для просмотра и ввода параметров. Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Прибор Рубеж-4А работает со следующими адресными устройствами:
- адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-PR;
- адресными извещателями пожарными ручными ИПР 513-11;
- адресными модулями управления клапанами дымоудаления МДУ-1 исп 01, 02, 03;
- адресными модулями речевого оповещения МРО-2М;
- адресными модулями управления пожаротушением МПТ-1;
- адресными пожарными метками АМП-4;
- адресными метками АМ-1 и АМ-4;
- изоляторами адресных шлейфов ИЗ-1;
- адресными релейными модулями РМ-1, РМ-2, РМ-К;
- адресными радиоканальными модулями МРК-30;
- адресными радиоканальными извещателями пожарными ИП 212-64Р;
- адресными радиоканальными извещателями пожарными ручными ИП 513-11Р;
- адресными шкафами управления ШУ и ШУВ;
- адресными шкафами управления электроприводными задвижками ШУЗ.
- адресным резервированным источником питания ИВЭПР 12/5 RSR.
- Основные функции прибора РУБЕЖ-4А:
- прием сигналов от адресных устройств по адресной линии связи;
- включение выносных приборов сигнализации при возникновении пожара;
- управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
- автоматический контроль целостности АЛС и исправности адресных устройств;
- защита органов управления от несанкционированного доступа посторонних лиц;
- символьная индикация принимаемых сигналов;
- звуковая сигнализация режимов работы;
- обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
- обмен данными по интерфейсу USB с компьютером.
- Прибор приемно-контрольный пожарный контролирует адресные устройства по 4-м адресным линиям связи (АЛС).
- Возможно подключение до 250 адресных устройств на каждую АЛС, но не более 500 устройств на весь прибор.
- Прибор позволяет работать с радиальными, кольцевыми, древовидными АЛС.
- Общая длина каждой АЛС – не более 1000 м.
- Имеется контроль АЛС на КЗ, перегрузку.
- Имеется контроль исправности устройств в АЛС.
- Светодиодная индикация и звуковая сигнализация режимов работы.
Прибор осуществляет обмен информацией с адресными пожарными устройствами по двухпроводной адресной линии связи.
Питание адресных пожарных извещателей, адресных меток, адресных релейных модулей, МДУ-1 исп. 01 осуществляется по адресной линии связи, для питания адресных устройств МПТ-1, МРО-2М, РМ-К, МРК-30 необходимо внешнее питание DC 12В или 24В, АМП-4 – 12В DC, ИП 212-64Р и ИП 513-11Р – питаются автономно от батареи, питание МДУ исп.02 – 24В DC или АС, питание МДУ исп. 03 – 220В AC.
В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

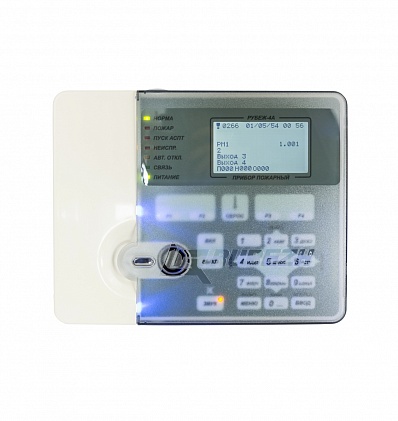

Для ввода и отображения информации в приборе РУБЕЖ-4А имеются двадцатикнопочная клавиатура и четырехстрочный ЖКИ на двадцать знакомест в строке.

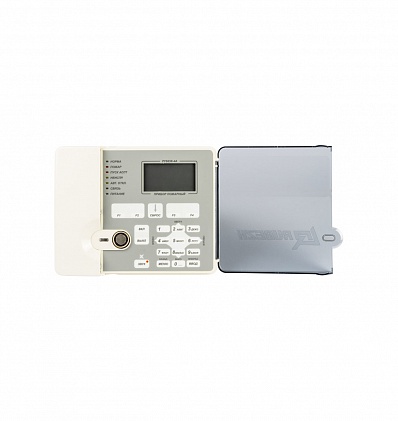

Защитная крышка исключает случайное нажатие на клавиши.
Прибор ведет журнал на 1000 событий, в котором записывается информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.
Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор».
Программное обеспечение для конфигурации системы «FireSec Администратор» поставляется бесплатно и входит в комплект поставки прибора.
После конфигурирования системы, адресный пожарный прибор РУБЕЖ-4А может управлять адресной системой пожарной сигнализации автономно.
Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.
Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».
Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля. Прибор РУБЕЖ-4А может комплектоваться USB-кабелем (по отдельному заказу).
Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модуль сопряжения МС-1 или МС-2.
Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер.
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ ПРИБОРА ПРИЕМНО-КОНТРОЛЬНОГО ОХРАННО-ПОЖАРНОГО РУБЕЖ-4А
Прибор «РУБЕЖ-4А» имеет на панели управления 4 функциональных клавиши F1, F2, F3, F4.
Каждая клавиша имеет возможность назначения на нее функции просмотра журнала событий с фильтрацией по следующим типам событий:
- пожар/внимание/сброс;
- неисправности/устранение неисправностей;
- добавление/удаление из списка обхода;
- тест/тест-кнопка;
- запуск/остановка пожаротушения.
Панель имеет 7 светодиодных индикаторов:
- НОРМА – зеленый индикатор. Постоянно светится при отсутствии неисправностей в системе. При появлении события «Неисправность» переходит в режим мерцания с частотой 2 Гц.
- ПОЖАР – красный индикатор. В нормальном состоянии не светится. Зажигается при получении события «Пожар».
- ПУСК АСПТ – красный индикатор. В нормальном состоянии не светится. При включении системы пожаротушения постоянно светится.
- НЕИСПР. – желтый индикатор. Зажигается при возникновении неисправности.
- АВТ.ОТКЛ. – желтый индикатор. Постоянно светится при отключенной системе автоматического пожаротушения.
- СВЯЗЬ – зеленый индикатор. Светится при наличии обмена по интерфейсу RS-485 между прибором и ПК. В случае наличии связи только между приборами внутри сети RS-485 мигает с частотой, которая зависит от интенсивности обмена. В остальных случаях не светится.
- ПИТАНИЕ – зеленый индикатор. Светится постоянно при питании прибора заданным номинальным напряжением по обоим вводам питания, переходит в режим мерцания с частотой 1 Гц при отсутствии питания на одном из вводов или снижении напряжения ниже заданного уровня.
Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Технологически в адресном пожарном приборе «РУБЕЖ-4А» предусмотрено 2 перекидных реле типа «сухой контакт» и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания. Все реле и выходы имеют следующие программируемые параметры:
«Задержка на включение» – время (в секундах), через которое, после подачи команды, произойдет переключение контактов реле. Диапазон возможных значений: от 0 до 255 с.
«Удержание» – время (в секундах), по прошествии которого реле перейдет в исходное состояние. Диапазон возможных значений: от 0 до 255 с. Значение «0» – бесконечное удержание (до получения команды выключить).
Режим переключения – задается режим работы реле/выхода во включенном состоянии: непрерывный либо меандр (постоянное переключение).
Реле и выходы настраивается на включение по одному или нескольким событиям:
Неисправность прибора (только для реле «сухой контакт») – выключается или перекидывается в «нормальное» состояние при неисправности или потери связи с адресным устройством, подключенным к прибору, коротком замыкании или обрыве выхода с контролем целостности цепи, отсутствии питания на одном из вводов питания или в целом на приборе.
Включение без задержки по пожару в 2-х зонах (только для реле «сухой контакт») – включается, если две или более зон одновременно находятся в пожаре.
Пожар-1 – сработка в зоне одного адресного пожарного извещателя – реле включено, в отсутствии события «пожар-1» – реле выключено.
Пожар-2 – сработка в зоне двух и более адресных пожарных извещателей или одного и более шлейфа адресной метки – реле включено, в отсутствии события «пожар-2» – реле выключено.
Внимание – внимание в зоне или группе зон – реле включено, в отсутствии внимания – реле выключено.
Включение модуля пожаротушения – включение модуля автоматического пожаротушения (МПТ) в зоне или группе зон – реле включено, в отсутствии включенных МПТ – реле выключено.
Включение автоматики МПТ – автоматика включена у МПТ в зоне или группе зон – реле включено, автоматика включена у МПТ в зоне или группе зон – реле выключено.
