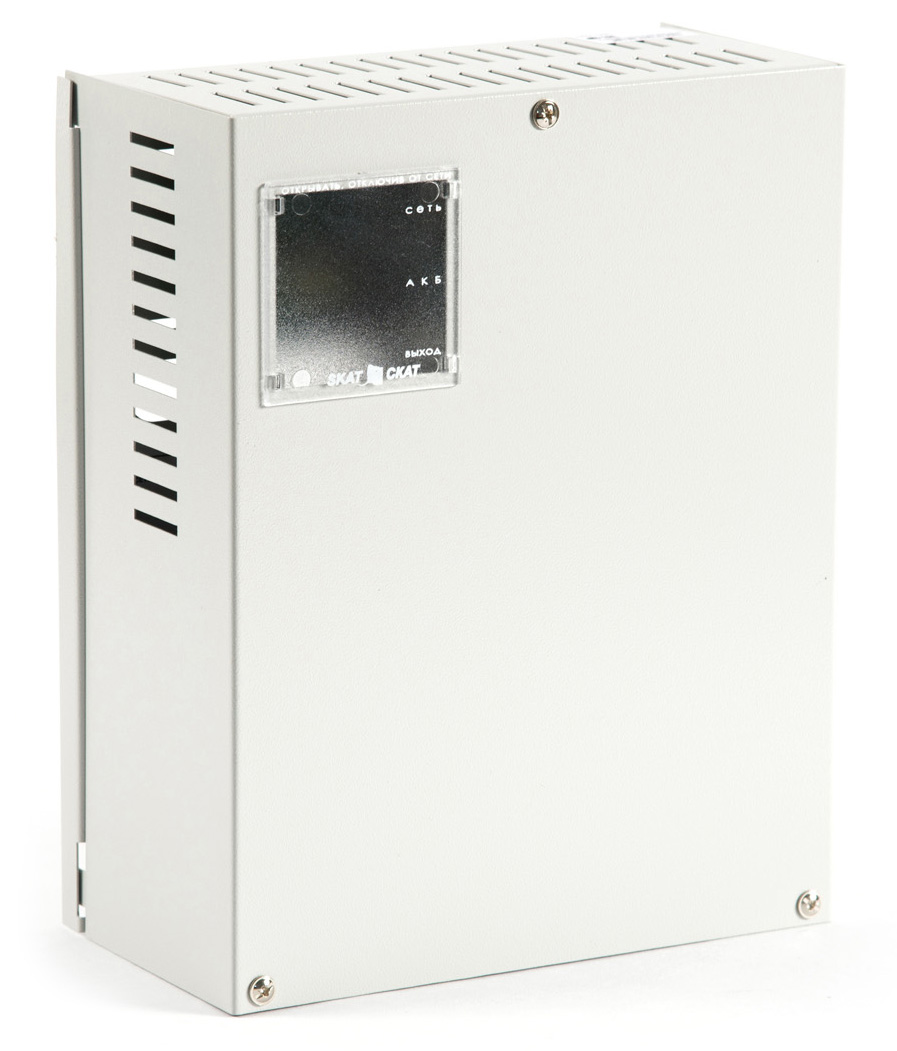

СКАТ-1200

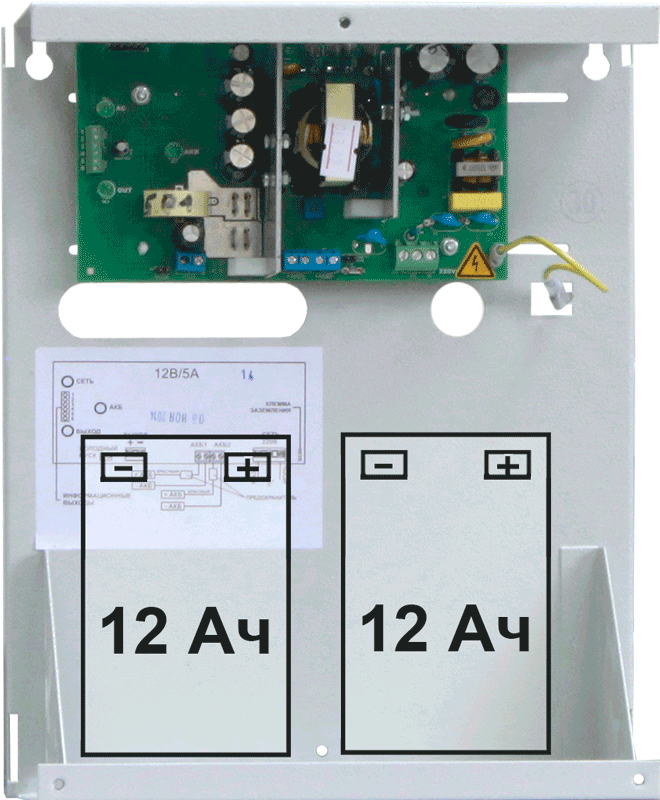

12 В, 5 А, Работа с 2-мя независимыми АКБ, 2 канала зарядки. Корпус под 2 АКБ 12 Ач или 1 АКБ 17 Ач, диапазон входного напряжения 150—250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

Категории: , Метка:

Описание

Особенности. СКАТ-1200 обеспечивает

  • питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»
  • резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 3 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • защиту цепи АКБ от аварии изделия
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии изделия
  • выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов типа «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход)
  • автоматическое восстановление работоспособности изделия при кратковременном замыкании контактов «ХОЛОДНЫЙ ПУСК» и подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»
  • повышенную надежность за счет использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2)
  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ.

СКАТ-1200. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 150…250
2 Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 12,9…14,0
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…13,4
3 Ток нагрузки, A, не более при наличии сети 220 В, режим «ОСНОВНОЙ» 4,0
от АКБ, режим «РЕЗЕРВ» 5,0
4 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), не более, А 5,0
5 Ток заряда АКБ, стабилизированный (средний), А АКБ 1 0,45…0,65
АКБ 2
6 Величина напряжения на АКБ, при которой индикатор «АКБ» гаснет, В 11,0…11,4
7 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
8 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
9 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 12
10 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11 Рекомендуемая ёмкость АКБ, Ач 7—17
12 Количество АКБ, шт. 1 или 2 *
13 Характеристики выходов в формате «открытый коллектор» напряжение, В, не более, 30
ток, мА, не более, 60
14 Сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «АКБ 1,5
«СЕТЬ» 2,5
«Информационные выходы» 1
15 Габаритные размеры ШхГхВ, мм, не более без упаковки 228х119х284
в упаковке 245х133х300
16 Масса, НЕТТО (БРУТТО), кг, не более 2,3 (2,5)
17 Диапазон рабочих температур, °С -10…+40
18 Относительная влажность воздуха при 25 °С, %, не более 80
19 Степень защиты оболочкой по ГОСТ 14254-96 IP20
