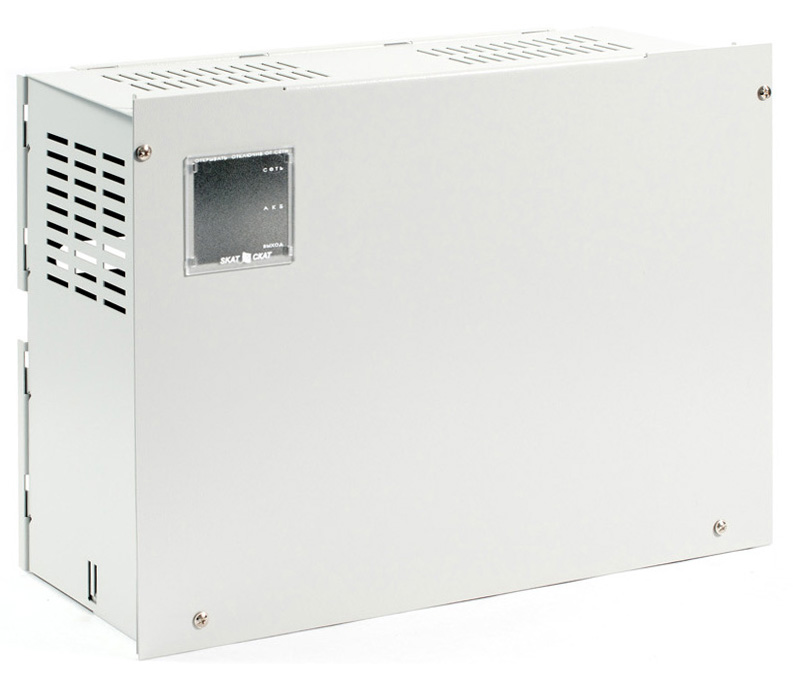

СКАТ-1200И7 исп.5000

12 В, 5 А. Работа с 2-мя независимыми АКБ, 2 канала зарядки. Диапазон входного напряжения 150—250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Разборный корпус под 2 шт. АКБ 40 Ач. Время монтажа 30 сек. Плоская упаковка, объем в упаковке в 4 раза меньше

Категории: , Метка:

Описание

Схема сборки корпуса РК-2/40

Особенности. СКАТ-1200И7 исп.5000 обеспечивает

  • питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»
  • резервное питание нагрузки постоянным напряжением согласно п.1 таблицы
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ посредством предохранителя
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии источника
  • выдачу информационных диагностических сообщений с помощью световых индикаторов
  • выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход)
  • автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»
  • повышенную надежность за счет использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2)
  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ

СКАТ-1200И7 исп.5000. Технические характеристики

1 Постоянное выходное
напряжение,  В		 В режиме «основной» 12,9…14,0
В режиме «резерв» 9,5…13,4
2 Номинальный ток нагрузки, А 0…4,0
3 Ток заряда АКБ, стабилизированный (средний), А АКБ 1 0,45… 0,65
АКБ 2
4 Максимальный ток нагрузки в режиме «основной»
кратковременно (5 сек.), не более, А		 5
5 Максимальный ток нагрузки в режиме «резерв», не более, А 5
6 Напряжение питающей сети, частотой 50 ± 1Гц, В 150…250
7 Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет, В 11,0…11,4
8 Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки, В 10,5…11,0
9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, не более, мВ 30
10 Корпус под АКБ ёмкостью, шт х А*ч 2 х 40
11 Номинальное напряжение АКБ, соответствующих стандарту CEI IEC 1056-1 (МЭК 1056-1), В 12
12 Максимальная мощность, потребляемая от сети переменного тока, не более, В.А 120
13 Габаритные размеры ШхВхГ, не более, мм 445х328х193
14 Масса (без АКБ), не более, кг 5,9 (6,9)
15 Ток контактов “открытый коллектор”, не более, мА 60
16 Напряжение на контактах “открытый коллектор”, не более, В 30
17 Рабочие условия эксплуатации: температура окружающей среды от –10 до +40°С, относительная влажность воздуха не более 90% при температуре +24°С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
