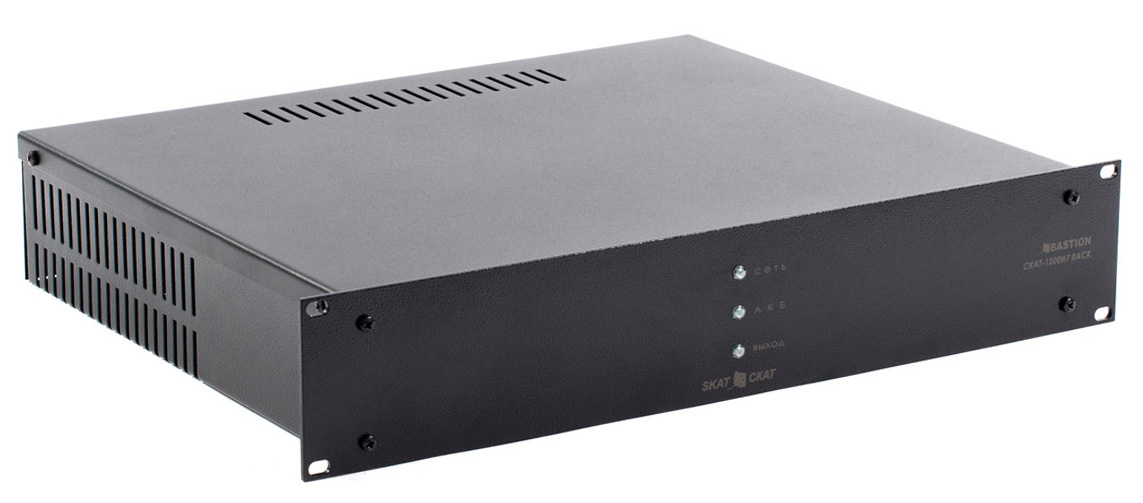

СКАТ-1200И7 RACK

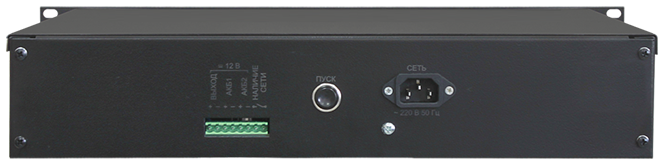

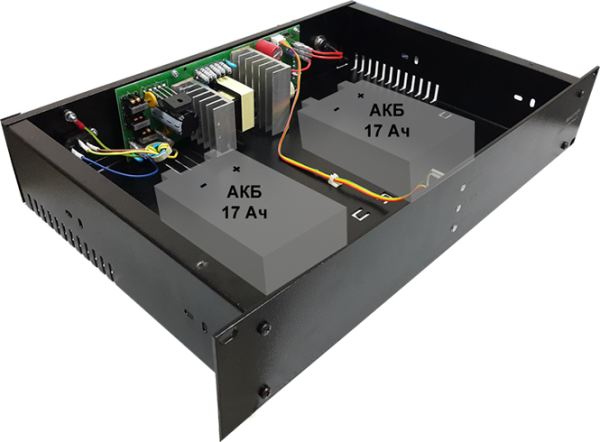

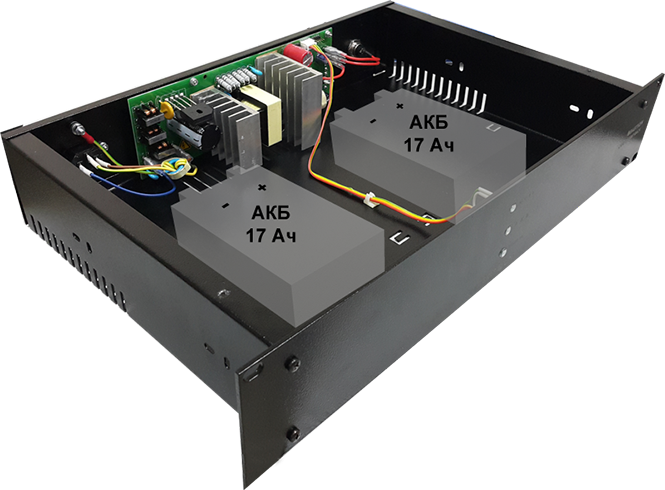

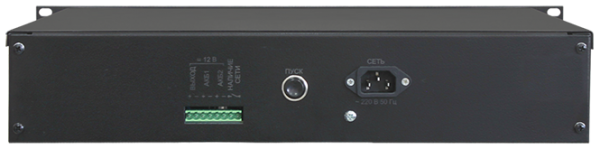

12 В, 5 А. Работа с 2-мя независимыми АКБ, 2 канала зарядки. Диапазон входного напряжения 150—250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора «Сеть», «АКБ», «Выход» и 1 информационный выход в формате «сухие контакты реле» — «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Корпус под шкаф 19″, высота 2U. Корпус под 2 АКБ 7—17 Ач (внутренние), возможность подключения 2-х внешних АКБ до 40 Ач

Категории: , Метка:

Описание

Особенности. СКАТ-1200И7 RACK обеспечивает

  • питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»
  • резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ посредством предохранителя
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии источника
  • выдачу информационного сообщения «НАЛИЧИЕ СЕТИ» посредством контактов типа «сухие контакты реле»
  • автоматическое восстановление работоспособности источника при нажатии кнопки ПУСК и подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»
  • повышенную надежность за счет использования двух независимых АКБ – основной (АКБ1) и дополнительной (АКБ2)
  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ.

СКАТ-1200И7 RACK. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 175…245
2 Выходное напряжение постоянного тока, В 9,0…14,0
3 Номинальный ток нагрузки, А 0…3,5
4 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А, не более 4,0
5 Максимальный ток нагрузки в режиме «РЕЗЕРВ», А, не более 4,0
6 Тока заряда АКБ, стабилизированный (средний), A 0,45…0,65
7 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
8 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
9 Максимальная мощность, потребляемая от сети переменного тока, В.А, не более 120
10 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 2
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Рекомендуемая емкость АКБ, Ач 17*
13 Количество АКБ, шт. 2
14 Характеристики выхода в формате «открытый коллектор» напряжение, В, не более, 50
ток, мА, не более, 60
15 Сечение провода, зажимаемого в клеммах колодок «ВЫХОД», «АКБ», «НАЛИЧИЕ СЕТИ», мм2, не более 2,5
16 Габаритные размеры ШхГхВ, мм, не более без упаковки 483х375х88
в упаковке 525х455х95
17 Масса, НЕТТО (БРУТТО), кг, не более 5,0 (5,9)
18 Диапазон рабочих температур, °С -10…+40
19 Относительная влажность воздуха при 25 °С, %, не более 95
20 Степень защиты оболочкой по ГОСТ 14254-96 IP20
