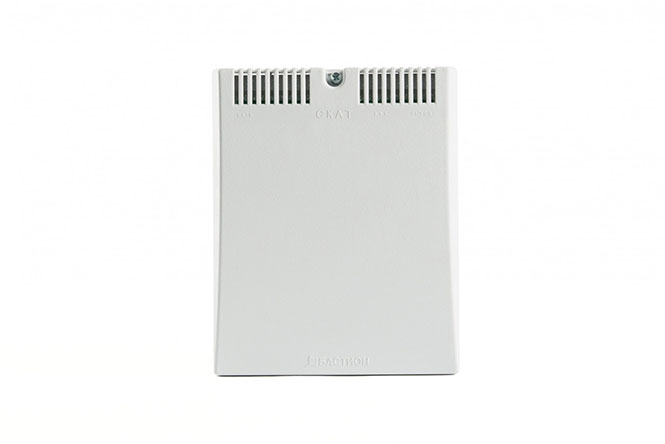

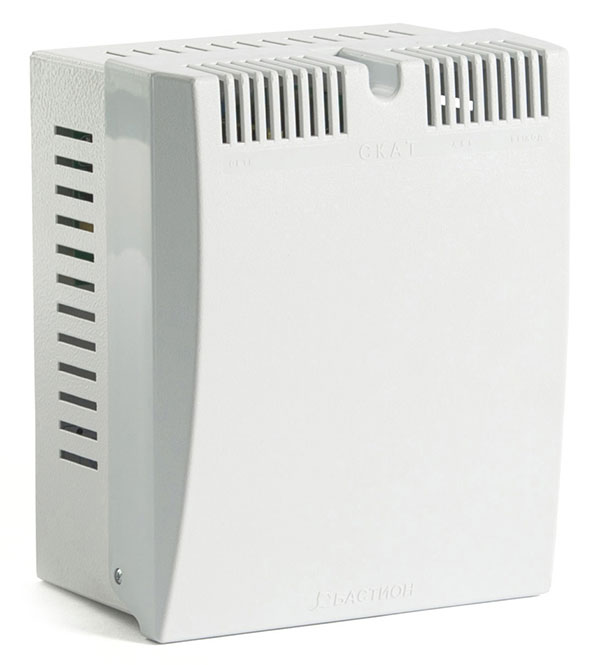

СКАТ-1200М

12 В, 3 А, металлопластиковый корпус под АКБ 7—12 Ач, диапазон входного напряжения 170—250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора, информационный выход «Пропадание сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

Категории: , Метка:

Описание

Преимущества новых металлопластиковых корпусов

Металлопластковый корпус

Сочетание изящности пластикового и надежности металлического корпусов

  • дизайн корпуса
  • компактность и вместительность

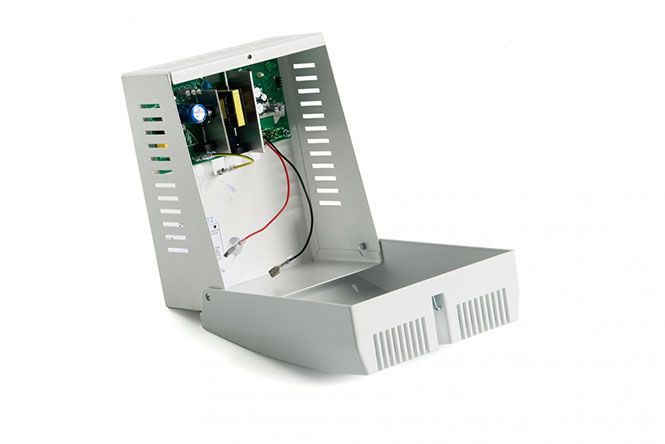

  • откидная крышка — монтажный столик
  • ненавязчивая светодиодная индикация

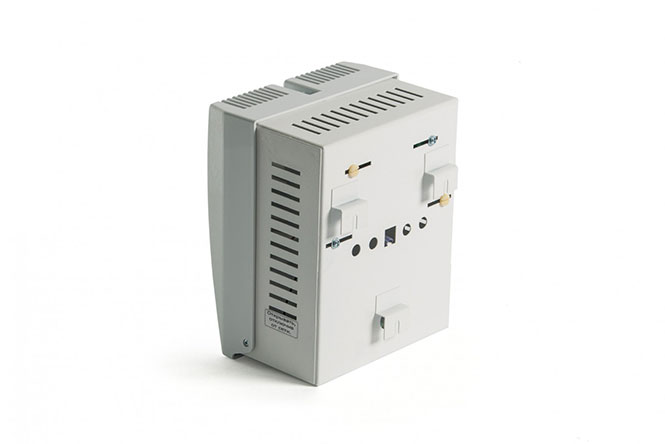

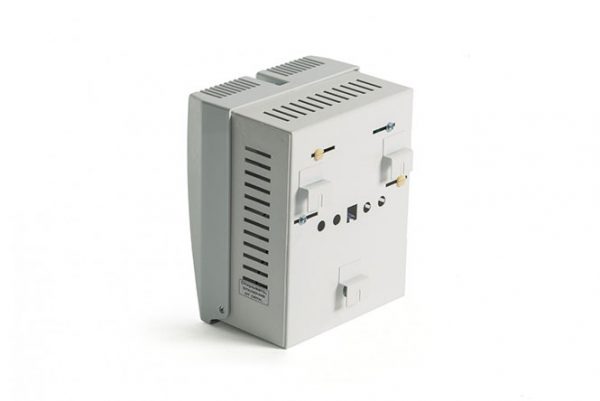

  • простое и надежное крепление на стену

Особенности. СКАТ-1200М обеспечивает

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ
  • питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «Резерв»
  • резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ посредством электронной защиты
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии источника
  • выдачу информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK»
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»

СКАТ-1200М. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…242
2 Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 12,9…14,0
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…12,6
3 Номинальный ток нагрузки, А 2,5
4 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А 3,0
5 Максимальный ток нагрузки в режиме «РЕЗЕРВ», А 3,0
6 Ток заряда АКБ, А, не более 0,65
7 Величина напряжения на аккумуляторе, при котором индикатор «АКБ»  гаснет, В 11,0…11,5
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 10,5…11,0
9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
10 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5,0
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Рекомендуемая емкость АКБ, Ач 4,5; 7; 12
13 Количество АКБ, шт. 1

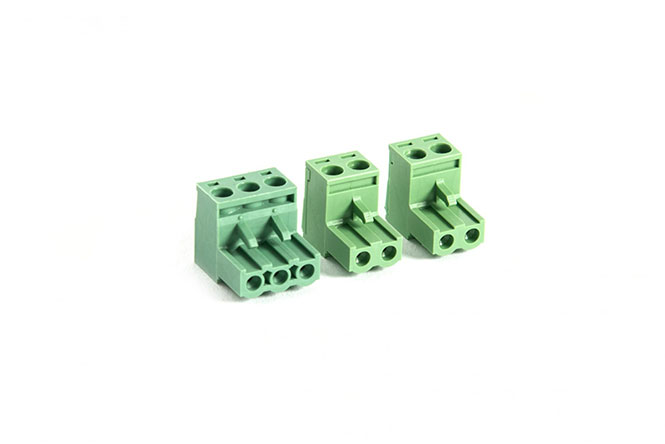

14 Сечение провода, зажимаемого в клеммах колодок, мм2, не более 1,5
15 Характеристики выхода в формате «открытый коллектор» напряжение, В, не более 60
ток, мА, не более 50
16 Габаритные размеры ШхГхВ, не более, мм без упаковки 170х210х136
в упаковке 175х215х140
17 Масса, НЕТТО (БРУТТО), кг, не более 1,0 (1,1)
18 Диапазон рабочих температур, °С -10…+40
19 Относительная влажность воздуха при 25 °С, %, не более 90
20 Степень защиты оболочкой по ГОСТ 14254-96 IP20
