Описание

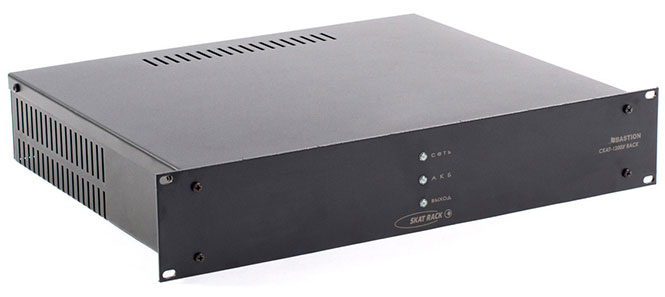

Источник предназначен для обеспечения бесперебойным электропитанием нагрузки от сети, при ее наличии, и от внешней или внутренней аккумуляторной батареи в отсутствии сети. Источник рассчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях. Источник отличается конструкцией корпуса и предназначен для установки в 19″ телекоммуникационные шкафы и стойки
Особенности. СКАТ-1200У Rack обеспечивает
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)

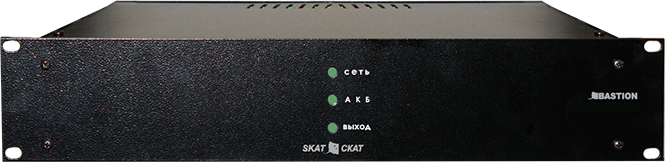

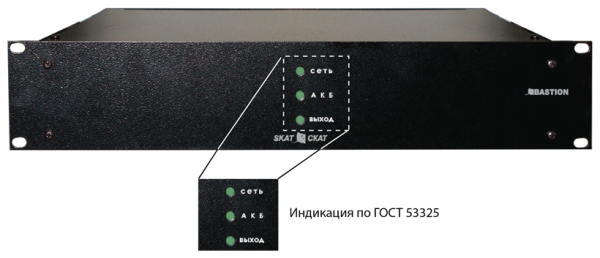

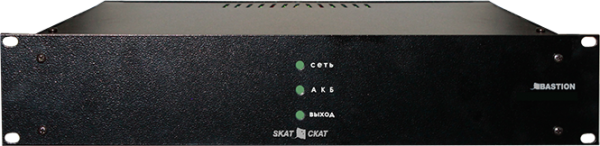

- световую индикацию режимов работы светодиодными индикаторами зеленого цвета свечения
- автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
- оптимальный заряд АКБ при наличии напряжения сети
- ограничение степени разряда АКБ при отсутствии сети
- защиту изделия от кратковременных замыканий в нагрузке, при коротком замыкании изделие отключает нагрузку, контролирует устранение короткого замыкания
- автоматическое восстановление выходного напряжения не позднее, чем через 1 минуту после устранения причины замыкания
- защиту нагрузки от неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии
- защиту изделия от неправильного подключения клемм АКБ
- формирование выходного сигнала «НАЛИЧИЕ СЕТИ» замыкающим контактом полупроводникового реле, при наличии сетевого напряжения контакт реле замкнут, в противном случае – разомкнут
- функцию «холодный запуск», обеспечивающую восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения кратковременным нажатием на кнопку «ПУСК».
СКАТ-1200У Rack. Технические характеристики
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 170…250 | |
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» | 12,9…14,0 |
| при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» | 9,5…12,6 | ||
| 3 | Напряжение заряда АКБ при наличии сетевого напряжения | 13,5…14,0 | |
| 4 | Ток нагрузки, A, не более | при наличии сети ~220 В, режим ОСНОВНОЙ» | 6,0 |
| от АКБ, режим «РЕЗЕРВ» | 7,0 | ||
| 5 | Ток заряда АКБ, А | 0,85…1,2 | |
| 6 | Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более | 80 | |
| 7 | Величина напряжения на клеммах АКБ, при котором индикатор АКБ гаснет | 11,0…11,5 | |
| 8 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,0 | |
| 9 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | 30 | |
| 10 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 20 | |
| 11 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||

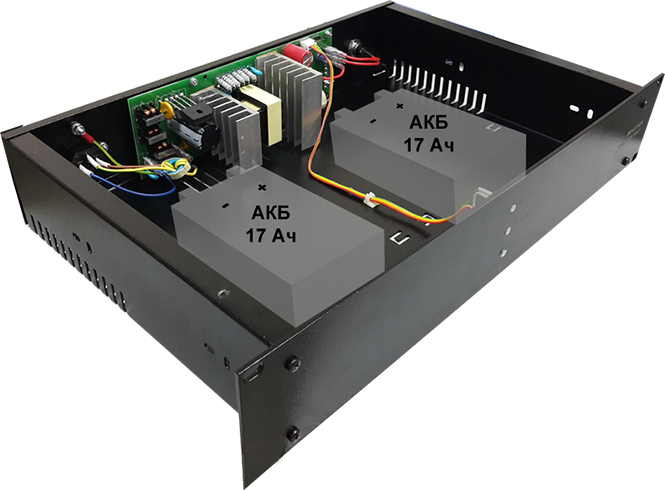

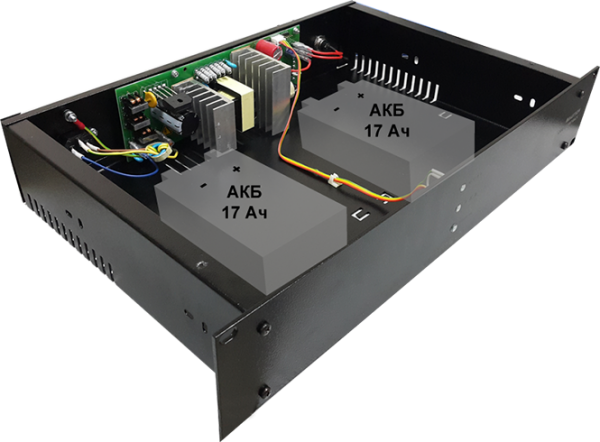

| 12 | Рекомендуемая емкость АКБ, Ач | внутренняя АКБ, шт. х Ач | 1 х 17 или 2 х 17 |
| внешняя АКБ, шт. х Ач | 7—40 | ||
| 13 | Количество АКБ, шт. | 1 или 2 | |
| 14 | Интервал времени обнаружения АКБ, сек | 8…12 | |
| 15 | Характеристики информационного выхода (при наличии сетевого напряжения контакт замкнут, в противном случае – разомкнут) | напряжение, В, не более | 60 |
| ток, мА, не более | 100 | ||
| 16 | Сечение провода, зажимаемого в клеммах колодок, мм2 | 2,5 | |
| 17 | Габаритные размеры ШхГхВ, мм, не более | без упаковки | 483х375х88 |
| в упаковке | 505х340х245 | ||
| 18 | Масса, НЕТТО (БРУТТО), кг, не более | 4,5(5,2) | |
| 19 | Диапазон рабочих температур, °С | -10…+40 | |
| 20 | Относительная влажность воздуха при 25 °С, %, не более | 95 | |
| 21 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
