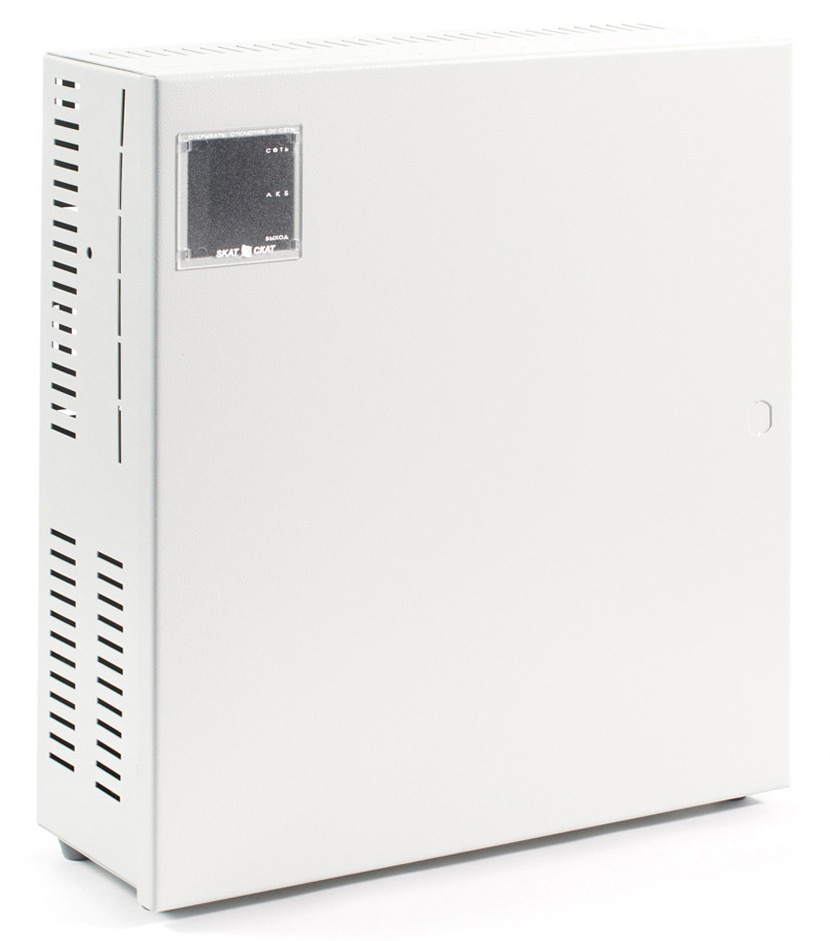

СКАТ-1200У2

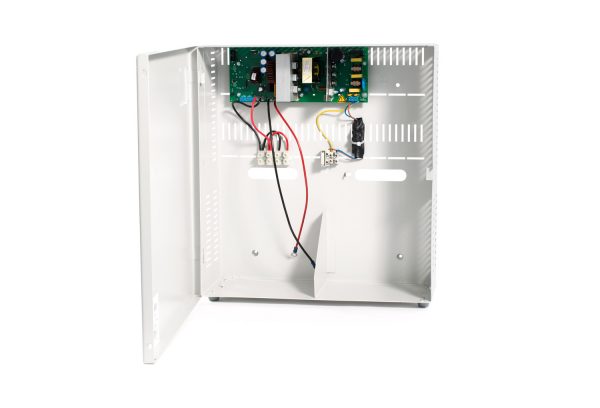

12 В, 11 А. Корпус под 2 АКБ 26 Ач, диапазон входного напряжения 170—250 В. Сообщение «Переход на резерв» (осуществляется с регулируемой задержкой). Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

Категории: , Метка:

Описание

Особенности. СКАТ-1200У2 обеспечивает

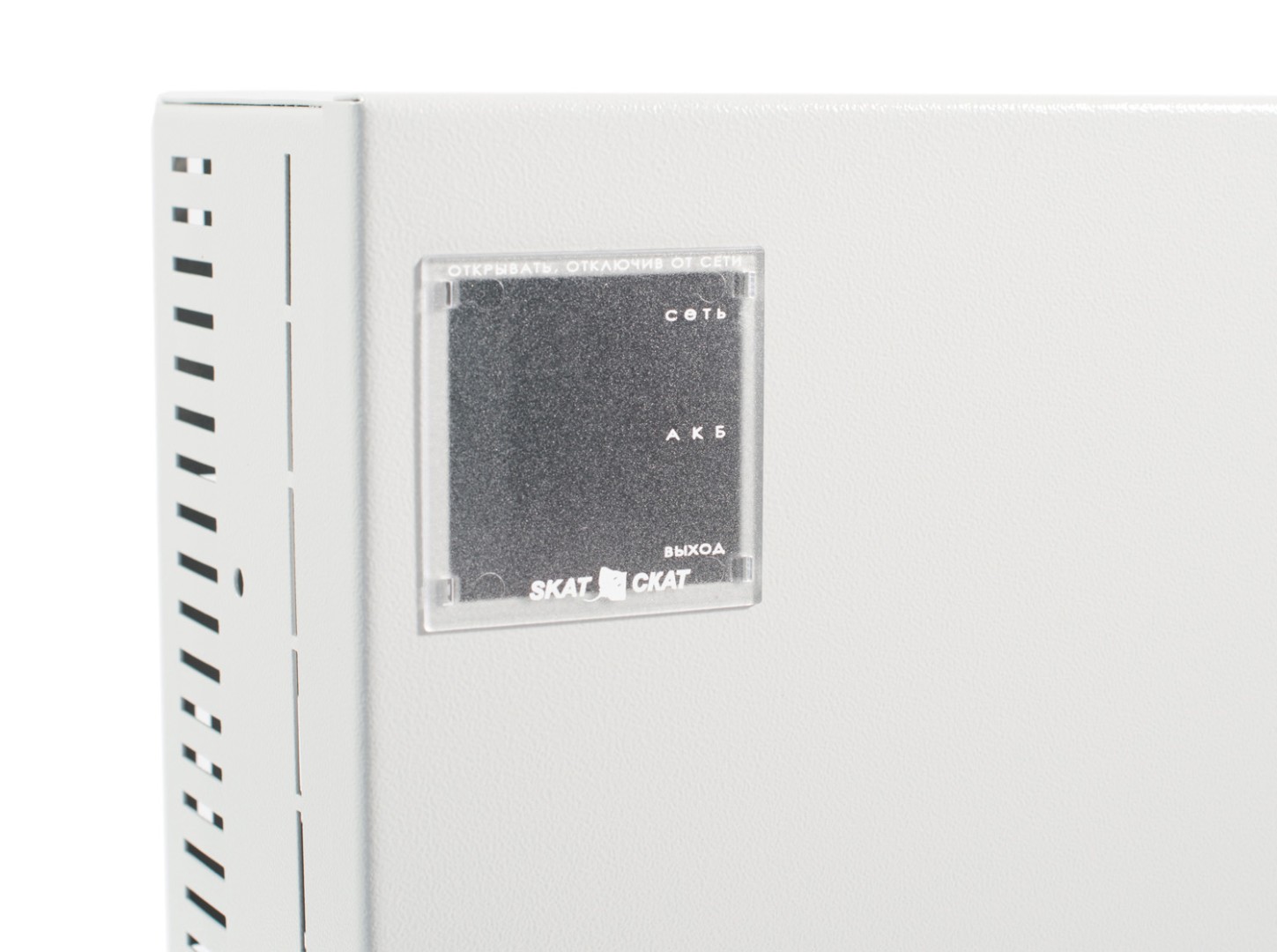

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ
  • питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
  • резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
  • автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п. 6 таблицы) или при отключении электрической сети, режим «Резерв»
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии источника
  • возможность подключения к клеммам «Вход резервный» внешних источников резервного питания типа СКАТ-1200Р20
  • выдачу информационных диагностических сообщений с помощью световых индикаторов
  • выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения  «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»
  • возможность подключения внешних устройств посредством диагностического разъема

СКАТ-1200У2. Технические характеристики

1 Постоянное выходное напряжение,  В В режиме «основной» 12,9…13,95
В режиме «резерв» 9,5…12,6
2 Номинальный ток нагрузки, А 0…10,0
3 Ток заряда АКБ, стабилизированный, А 1±0,15
4 Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А не более 11
5 Максимальный ток нагрузки в режиме «резерв», А  не более 11
6 Напряжение питающей сети 220 В, частотой 50±1 Гц, с пределами изменения от 170 до 250 В
7 Величина напряжения на аккумуляторе, при котором индикатор «АКБ»  переходит в режим мигания, В 11…11,4
8 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11
9 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном токе нагрузки, мВ,  не более 30
10 Характеристики релейного выхода Максимальный ток, не более, мА 60
Максимальное напряжение, не более, В 60
11 Количество АКБ, шт 1 или 2
12 Емкость АКБ, Ач, не менее 12—26
13 Рекомендуемая емкость АКБ, Ач 26
14 Тип аккумулятора: номинальным напряжением 12 В
15 Максимальная мощность, потребляемая от сети переменного тока, ВА, не более 100
16 Габаритные размеры ШхВхГ, мм, не более 425х395х155
17 Масса (без АКБ), кг, не более 5,7
18 Рабочие условия эксплуатации: температура окружающей среды от -10 до +40 °С, относительная влажность воздуха не более 90 % при температуре +24 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
