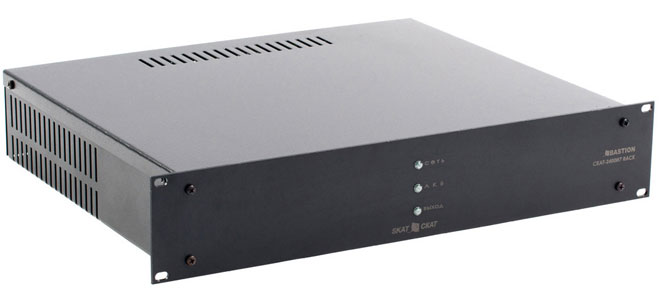

СКАТ-2400И7 RACK

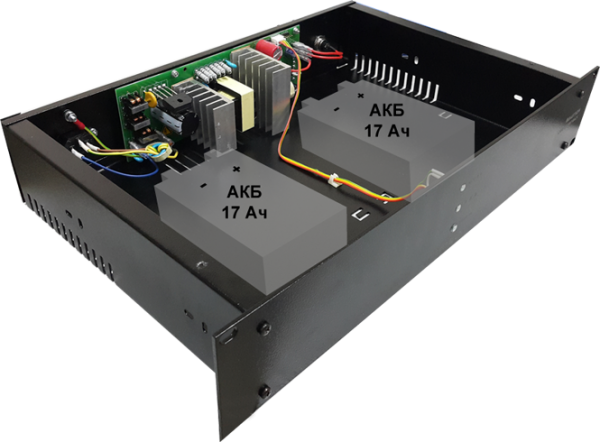

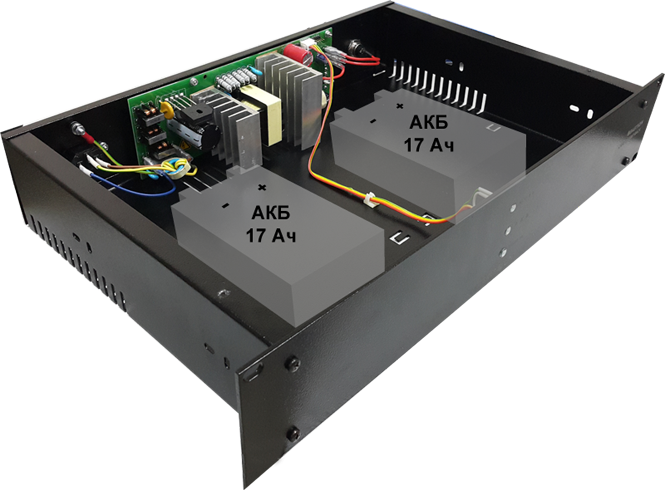

24 В, 4,5 А. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора «Сеть», «АКБ», «Выход» и 1 информационный выход в формате «сухие контакты реле» — «Наличие сети». Защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Корпус под шкаф 19″, высота 2U. Корпус под 2 АКБ 7—17 Ач (внутренние), возможность подключения 2-х внешних АКБ до 40 Ач

Категории: , Метка:

Описание

Особенности. СКАТ-2400И7 RACK обеспечивает

  • питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)

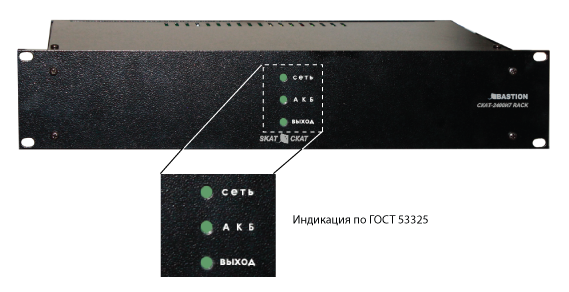

  • световую индикацию режимов работы светодиодными индикаторами зеленого цвета свечения
  • автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
  • оптимальный заряд АКБ при наличии напряжения сети
  • ограничение степени разряда АКБ при отсутствии сети
  • защиту изделия от кратковременных замыканий в нагрузке, при коротком замыкании изделие отключает нагрузку, контролирует устранение короткого замыкания
  • автоматическое восстановление выходного напряжения не позднее, чем через 1 минуту  после устранения причины замыкания
  • защиту нагрузки от неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии
  • защиту изделия от неправильного подключения клемм АКБ
  • формирование выходного сигнала «НАЛИЧИЕ СЕТИ» замыкающим контактом полупроводникового реле, при наличии сетевого напряжения контакт реле замкнут, в противном случае – разомкнут

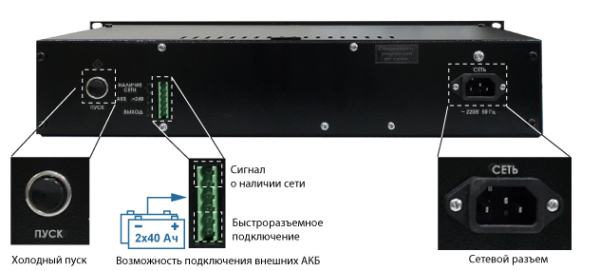

  • функцию «холодный запуск», обеспечивающую восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения кратковременным нажатием на кнопку «ПУСК».

СКАТ-2400И7 RACK. Технические характеристики

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 165…250
2 Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 26,5…27,8
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 20,0…27,8
3 Напряжение заряда АКБ при наличии сетевого напряжения 27,2…27,8
4 Ток нагрузки, A, не более при наличии сети ~220 В, режим ОСНОВНОЙ» 4,0
от АКБ, режим «РЕЗЕРВ» 4,5
5 Ток заряда АКБ, А 0,45…0,65
6 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 100
7 Величина напряжения на клеммах АКБ, при котором индикатор АКБ гаснет 22,0…23,5
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21,0…22,0
9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 30
10 Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более 20
11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12 Рекомендуемая емкость АКБ, Ач внутренняя АКБ, шт. х Ач 17
внешняя АКБ, шт. х Ач 26—40
13 Количество АКБ, шт. 2
14 Интервал времени обнаружения АКБ, сек 8…12
15 Характеристики информационного выхода  (при наличии сетевого напряжения контакт замкнут, в противном случае – разомкнут) напряжение, В, не более 60
ток, мА, не более 100
16 Сечение провода, зажимаемого в клеммах колодок, мм2 2,5
17 Габаритные размеры ШхГхВ, мм, не более без упаковки 483х375х88
в упаковке 505х340х245
18 Масса, НЕТТО (БРУТТО), кг, не более 4,5(5,2)
19 Диапазон рабочих температур, °С -10…+40
20 Относительная влажность воздуха при 25 °С, %, не более 95
21 Степень защиты оболочкой по ГОСТ 14254-96 IP20
