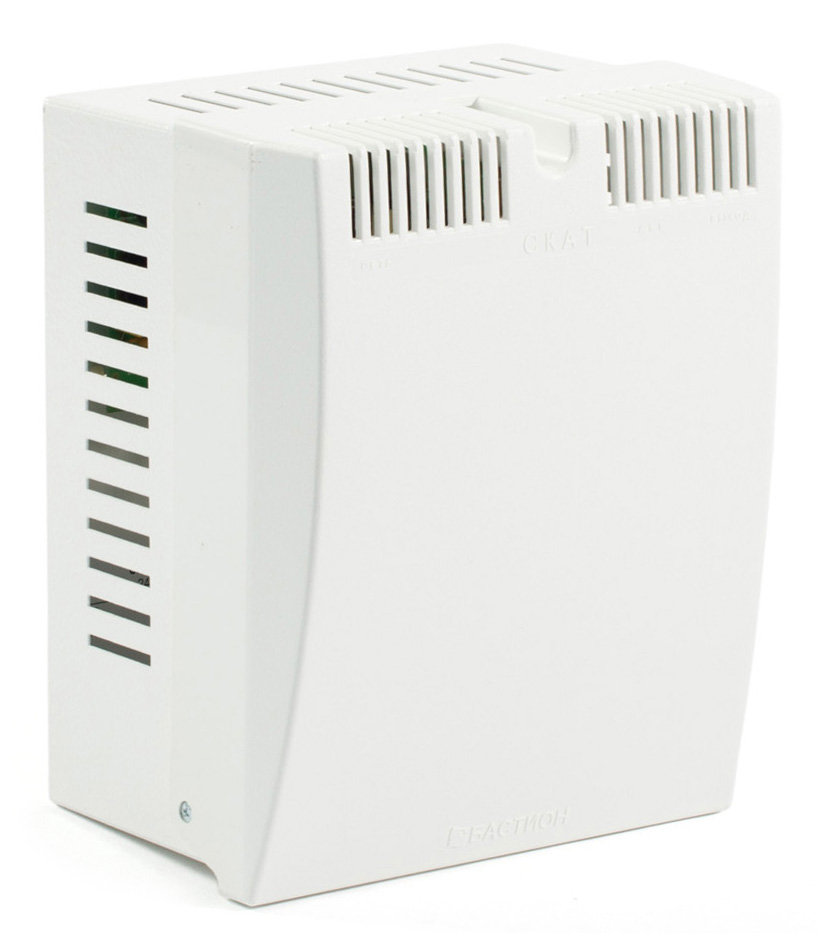

СКАТ-2400М

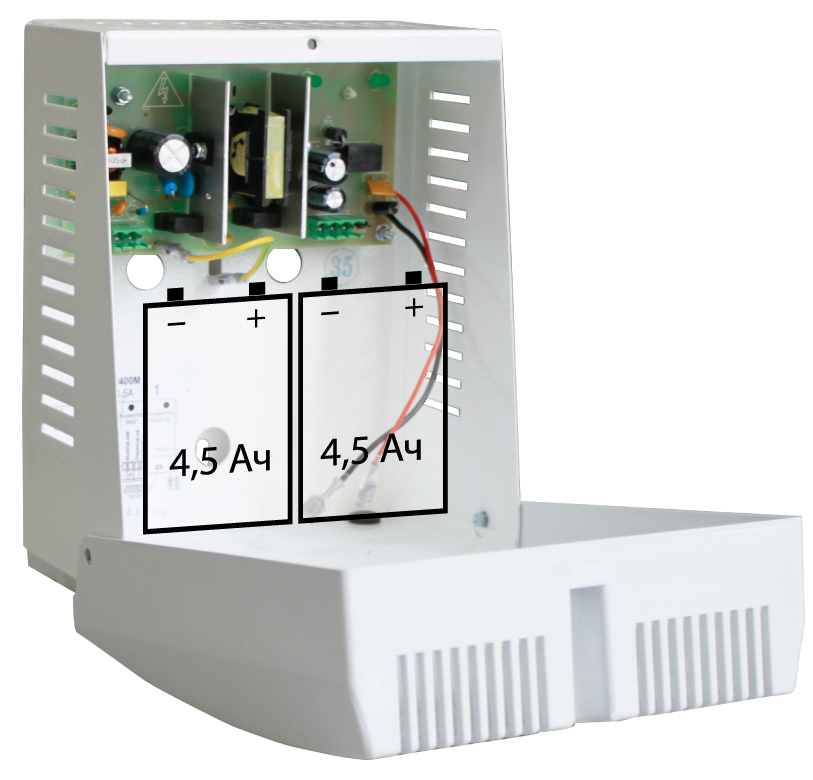

24 В, 1,5 А. Корпус под 2 АКБ 12 В 4,5 Ач. Соответствует ФЗ 123 и ГОСТ 53325-2012: 3 индикатора и информационный выход «Переход на резерв», защита выхода от перегрузки и КЗ, защита нагрузки от аварии источника, защита АКБ от глубокого разряда, КЗ и переполюсовки, «холодный пуск».

Категории: , Метка:

Описание

Внимание: данный источник в комплекте с ПН-12-1,5 используется вместо источника бесперебойного питания СКАТ-2412M

Особенности. СКАТ-2400М обеспечивает

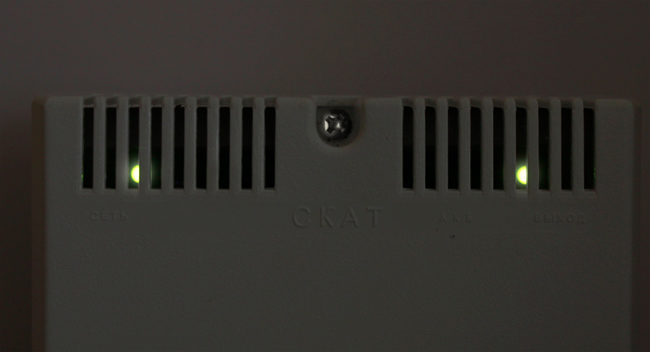

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию заряда АКБ
  • питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»
  • резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии изделия
  • выдачу информационного сообщения «Переход на резерв», посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

СКАТ-2400М. Технические характеристики

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 175…245
2 Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 27,0…27,8
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 20,0…27,8
3 Номинальный ток нагрузки, А 1
4 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А 1,5
5 Максимальный ток нагрузки в режиме «РЕЗЕРВ», А 1,5
6 Ток заряда АКБ, А, не более 0,65
7 Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 21,0…22,0
8 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
9 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5,0
10 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11 Рекомендуемая емкость АКБ, Ач 4,5
12 Количество АКБ, шт. 2
13 Характеристики релейного выхода напряжение, В, не более 60
ток, мА, не более 50
14 Сечение провода, зажимаемого в клеммах колодок, мм2, не более 1,5
15 Габаритные размеры ШхГхВ, не более, мм без упаковки 170х210х136
в упаковке 175х215х140
16 Масса, НЕТТО (БРУТТО), кг, не более 1,1 (1,2)
17 Диапазон рабочих температур, °С -10…+40
18 Относительная влажность воздуха при 25 °С, %, не более 90
19 Степень защиты оболочкой по ГОСТ 14254-96 IP20
