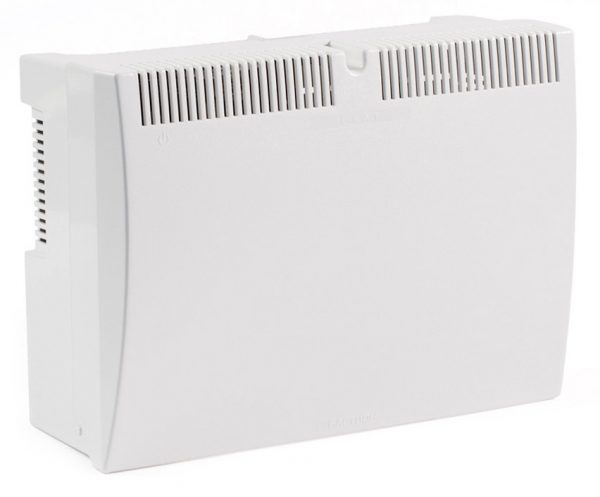

СКАТ-2412

24 В, 3 А / 12 В, 0,5 А. Корпус под 2 АКБ 12 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора — Сеть, АКБ, Выход и информационный выход «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Категории: , Метка:

Описание

Особенности. СКАТ-2412 обеспечивает

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ
  • питание нагрузки стабилизированным напряжением 24 и 12 В согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»
  • резервное питание нагрузки постоянным напряжением согласно п.1 таблицы
  • автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии источника
  • защиту выхода от перегрузки по току,  в том числе от  короткого замыкания нагрузки  путем отключения выхода на 1 минуту
  • выдачу информационных диагностических сообщений с помощью световых индикаторов
  • выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения  «Переход на резерв» осуществляется с задержкой, определяемой положением перемычек П1 и П2.
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»
  • возможность подключения внешних устройств посредством диагностического разъема.

СКАТ-2412. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 175…245
2 Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В Выход 24 В 20…28
Выход 12 В 11,4…12,6
3 Ток нагрузки номинальный, A Выход 24 В 0…2,5
Выход 12 В 0…0,5
4 Ток заряда АКБ стабилизированный, А 0,45…0,65
5 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А Выход 24 В 3,0
Выход 12 В 0,5
6 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21…22
7 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 40
8 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5
9 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
10 Рекомендуемая емкость АКБ, Ач 7—12
11 Количество АКБ, шт. 2
12 Характеристики релейного выхода напряжение, В, не более, 60
ток, мА, не более, 50
13 Сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД 12 В», «ВЫХОД 24 В»  и «НАЛИЧИЕ СЕТИ» 1,5
«СЕТЬ» 2,5
14 Габаритные размеры ШхГхВ, мм, не более без упаковки 333х240х134
в упаковке 350х247х140
15 Масса, НЕТТО (БРУТТО), кг, не более 1,1 (1,4)
16 Диапазон рабочих температур, °С -10…+40
17 Относительная влажность воздуха при 25 °С, %, не более 80
18 Степень защиты оболочкой по ГОСТ 14254-96 IP20
