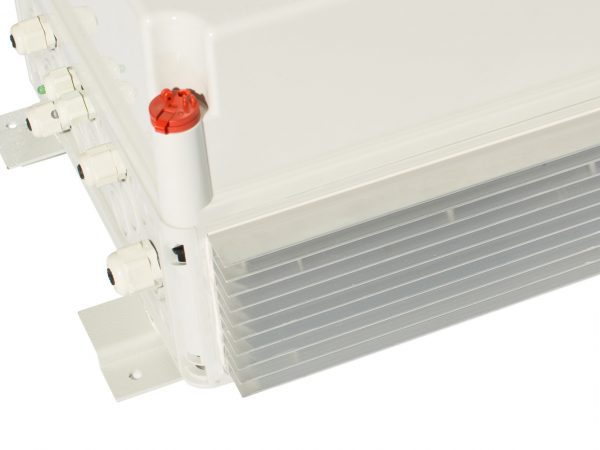

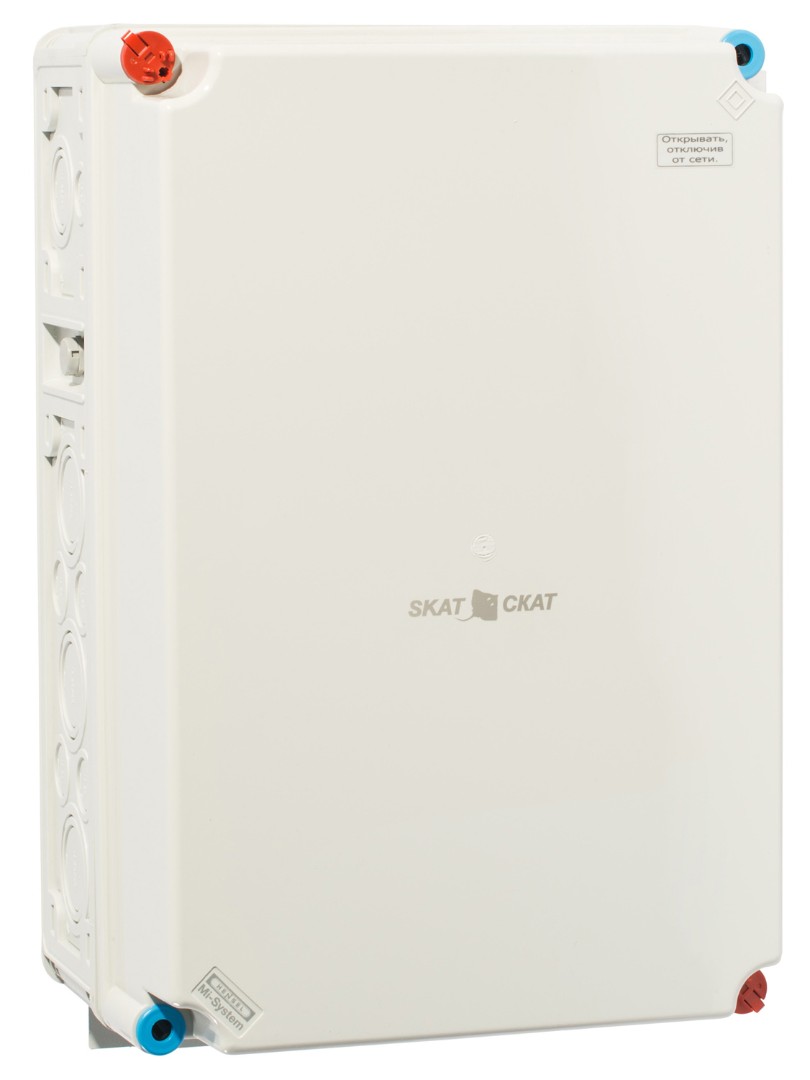

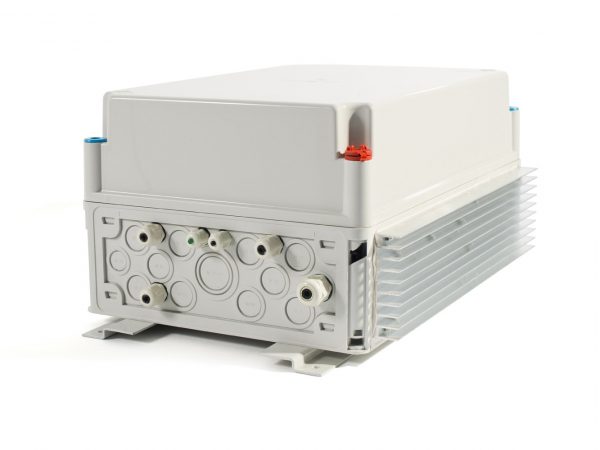

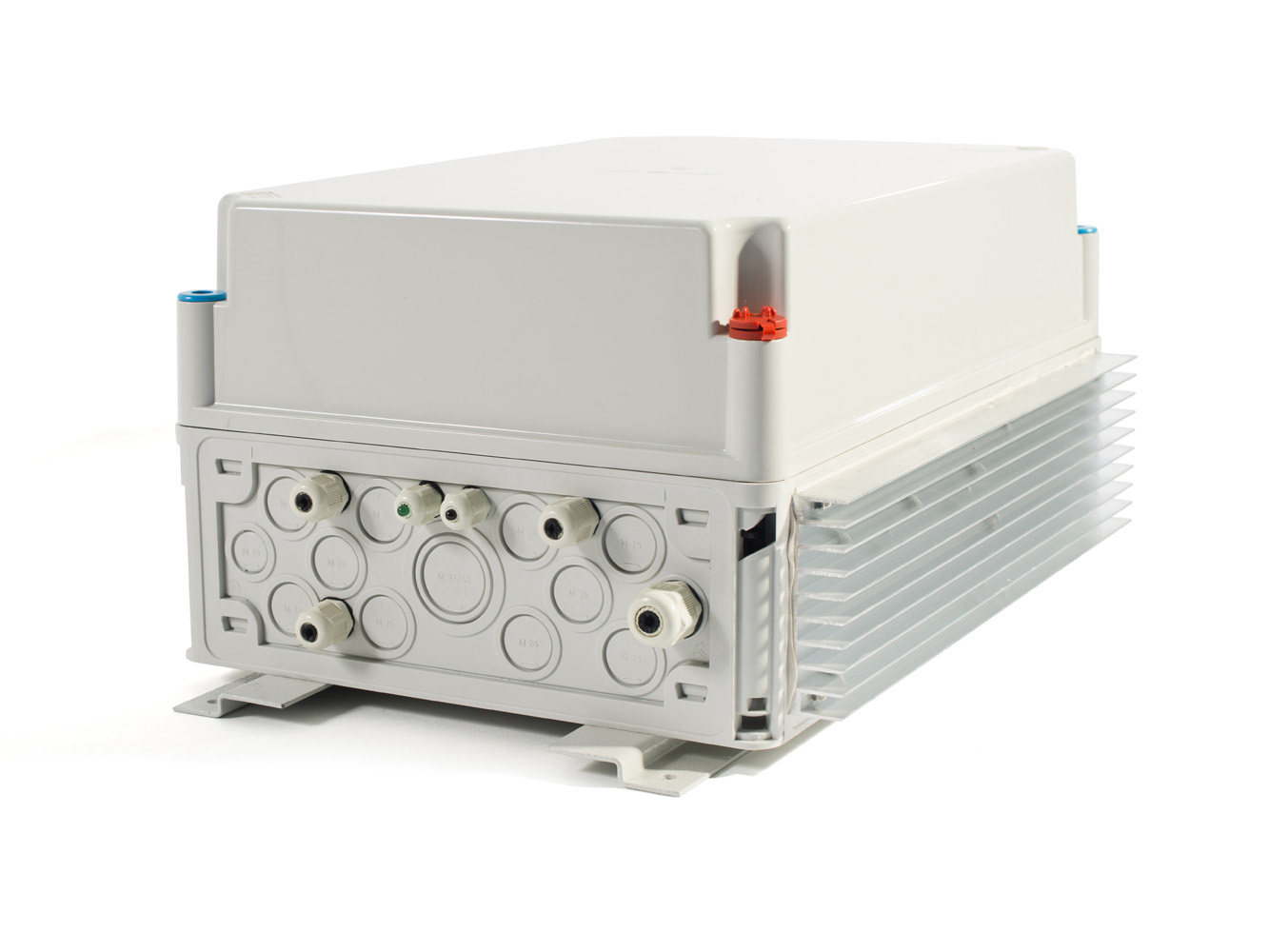

Уличный источник бесперебойного питания SKAT-V.220AC-800VA исп.5

220 В, 800 ВА, (600 Вт), Off-Line, синусоидальная форма выходного напряжения. Необходимое кол-во АКБ для работы – 4 шт. (внешние). Информационный сигнал о пропадании сети (реле). Электронная защита выхода от КЗ и перегрузки, защита АКБ от глубокого разряда, защита от перенапряжения на входе (автоматическая). Уличное исполнение, класс защиты IP56, корпус Hensel, Германия, рабочий температурный диапазон от -40 °С до +50 °С.

Категории: , , Метка:

Описание

Уникальный источник бесперебойного питания 220 В уличного исполнения для:

  • электроприводов ворот, шлагбаумов, систем контроля и управления доступом;
  • мощных уличных видеокамер и систем видеомониторинга («Безопасный город»);
  • систем автоматики и телеметрии;
  • аварийного освещения и ИК прожекторов.
SKAT-V.220AC-800VA исп.5 примеры использования

Преимущества

Микропроцессорное управление

Микропроцессорное управление
Длительный резерв

Длительный резерв
Не вносит искажений в форму синусоиды

Не вносит искажений в форму синусоиды

Примеры монтажа

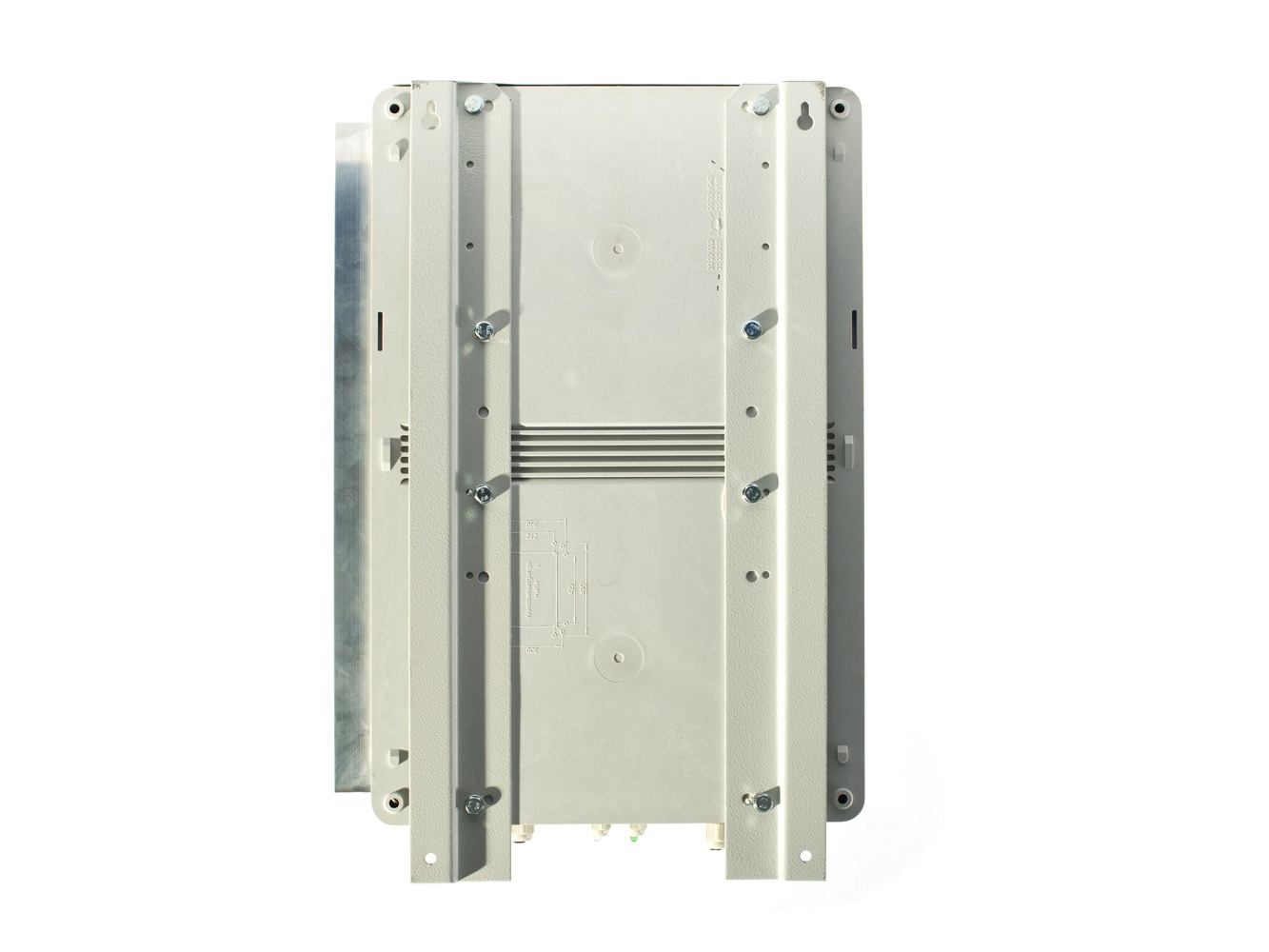

Установка в шкафу управления Настенное крепление ИБП
Установка в шкафу управления На фасаде здания

Время работы оборудования от SKAT-V.220AC-800VA исп.5 при различных нагрузках на различных аккумуляторах

Ёмкость АКБ, Ач Нагрузка ВА
100 200 300 400 500 600 700 800
38 14:48 6:18 3:53 2:50 2:28 2:06 1:43 1:21
65 26:12 11:37 7:31 4:53 4:00 3:07 2:48 2:35
100 43:51 19:13 12:10 8:41 6:47 4:58 4:24 3:49
120 52:37 23:58 15:42 9:57 8:22 6:47 5:13 4:35
150 65:46 28:30 18:24 13:25 9:35 8:15 6:55 5:35
200 87:43 40:00 25:27 18:28 14:45 11:02 9:17 8:17



Особенности SKAT-V.220AC-800VA исп.5

  • питание нагрузки от сети, см. п.1 таблицы, при наличии напряжения в электрической сети, режим «Основной»;
  • оптимальный заряд аккумуляторной батареи, см. п.3 таблицы, при наличии напряжения в электрической сети, режим «Основной»;
  • автоматический переход на резервное питание нагрузки от АКБ при пропадании напряжения электрической сети, см. п.2 таблицы, режим «Резерв»;
  • защита АКБ от глубокого разряда в режиме резервного питания путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.14 таблицы;
  • управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством релейных выходов «Сеть» и «Резерв»;
  • защита источника и нагрузки от переполюсовки АКБ посредством плавкого предохранителя;
  • защита питающей сети 220 В от короткого замыкания (токовой перегрузки) в источнике посредством плавкого предохранителя;
  • защита АКБ от короткого замыкания (токовой перегрузки) в нагрузке посредством плавкого предохранителя;
  • защита от перегрузки источника по выходу (режим «Резерв») путём ограничения тока;
  • светодиодная индикация режимов работы.

SKAT-V.220AC-800VA исп.5. Технические характеристики

1 Напряжения питающей сети 220 В, 50 Гц с пределами изменения, В 187…242
2 Значение выходного напряжения с пределами изменения, В В режиме «Резерв» 195…237
В режиме «Основной» 187…242
3 Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды +25 ºС, с пределами изменения, В 54…55,6
4 Номинальный ток нагрузки при работе от АКБ, не более, А 3
5 Максимальный ток нагрузки кратковременно (0,5 сек), А 6
6 Максимальный ток заряда АКБ, А 5
7 Ток сухих контактов реле, не более, мА 100
8 Коммутируемое напряжение сухих контактов реле, не более, В 60
9 Максимальная потребляемая мощность, не более, Вт 1000
10 Потребляемая мощность от сети при полностью заряженной АКБ и без нагрузки, не более, Вт 23
11 Номинальная мощность нагрузки, не более, Вт 600
12 Время готовности прибора после включения, не более, сек 30
13 Время перехода в режим «Резерв», не более, мс 20
14 Напряжение АКБ, при котором происходит отключение нагрузки в режиме резервного питания, В 42…44
15 Форма выходного напряжения в режиме «Резерв» Синусоидальная
16 Количество аккумуляторов в батарее, шт 4
17 Рекомендуемая ёмкость АКБ, Ач 60—200
18 Тип АКБ: герметичные свинцово-кислотные необслуживаемые или свинцово-кислотные обслуживаемые (в том числе автомобильные), номинальным напряжением 12 В
19 Диапазон рабочих температур, °С -40 … + 40
20 Относительная влажность воздуха, до 100%
21 Габаритные размеры, не более, мм 490х325х230
22 Вес, не более, кг 17,8
