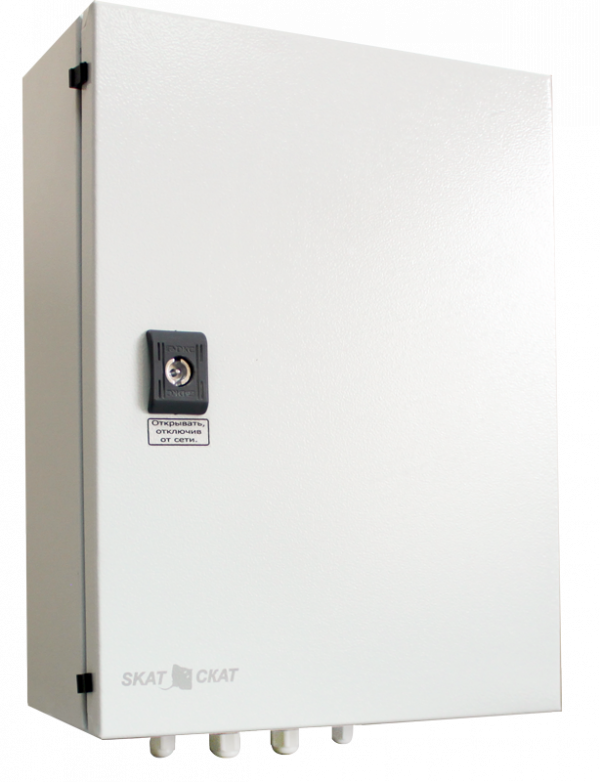

Уличный источник бесперебойного питания SKAT-V.24DC-18 исп.5М

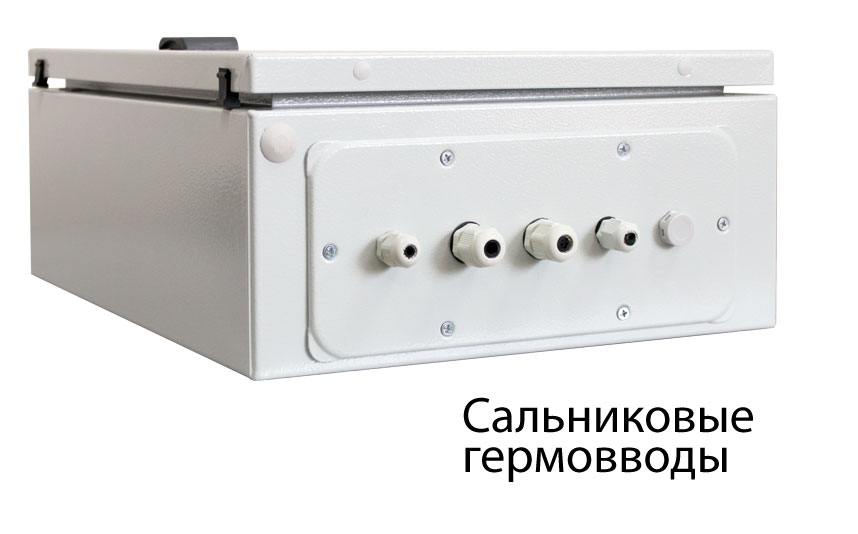

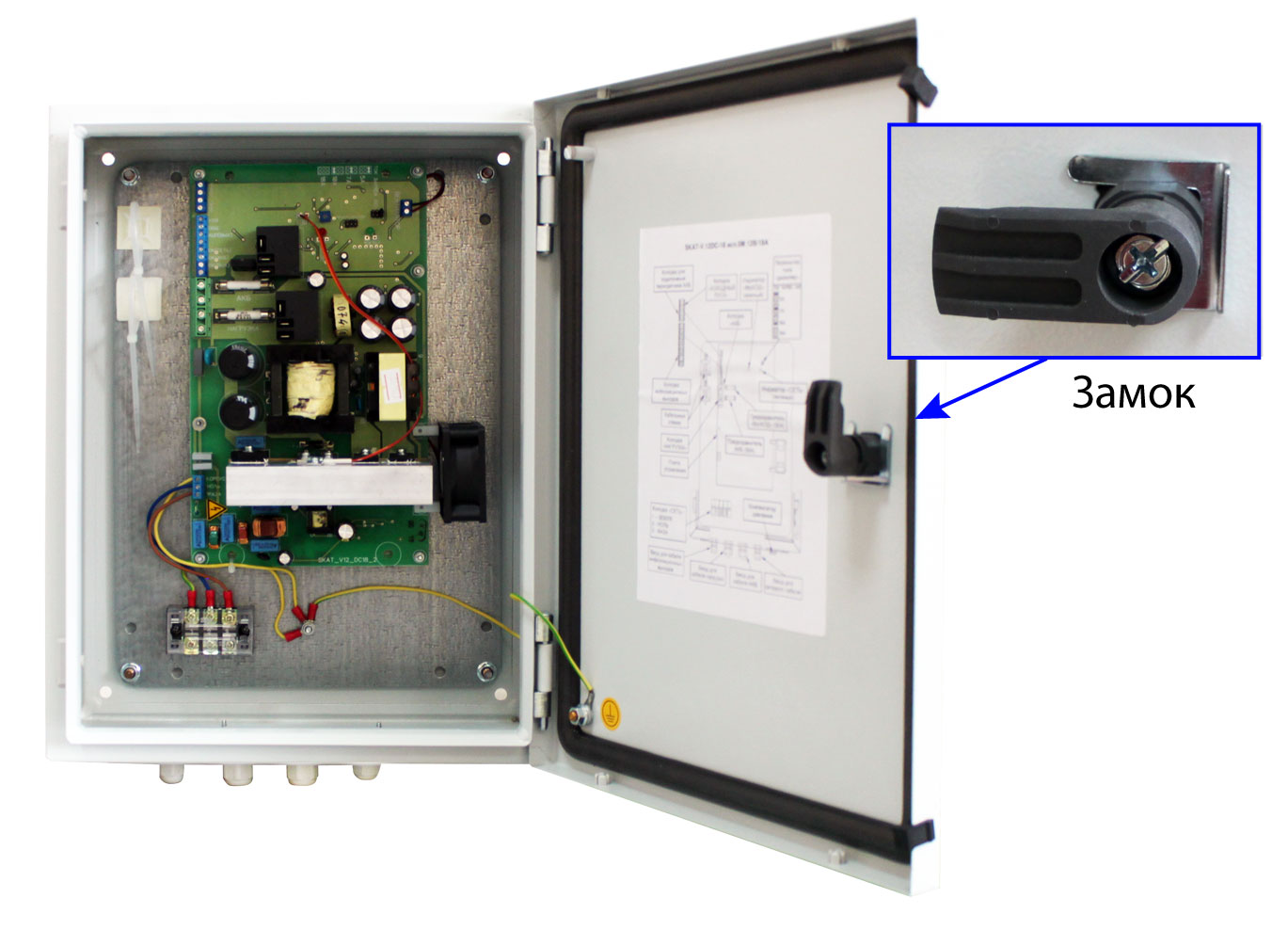

24 В, 18 А, уличное исполнение, класс защиты IP65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние, 2 шт. от 17 до 250 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170-250 В. Рабочий температурный диапазон от — 40°С до + 50°С. Мембранный кабельный ввод, замки на дверце.

Категории: , , Метка:

Описание

Особенности SKAT-V.24DC-18 исп.5М

  • питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления, включая ток заряда АКБ, не более 18 А;
  • заряд АКБ от питающей сети напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
  • ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из трех значений тока ограничения;
  • температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ, входящего в комплект поставки);
  • автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления не более 20 А при отключении электрической сети (режим «РЕЗЕРВ»);
  • электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
  • защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
  • защита от короткого замыкания клемм АКБ;
  • защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
  • контроль наличия внешней АКБ;
  • защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.8 таблицы;
  • защита от аварийного повышения выходного напряжения путём автоматического отключения изделия;
  • светодиодная индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;
  • защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
  • возможность восстановления работоспособности изделия при подключении исправной и заряженной до напряжения не менее 23  В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
  • возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
  • формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту — «ОК» для внешних устройств автоматики или цепей индикации;
  • полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.

SKAT-V.24DC-18 исп.5М. Технические характеристики

1 Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В 180…250
2 Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» и температуре окружающей среды  25 °C 27,3 …27,7****
при отсутствии напряжения сети    220 В, режим «РЕЗЕРВ» 21,0…27,5
3 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В 27,2…27,5
4 Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ °C -38…-40*
5 Ток нагрузки, A, не более при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 18**
от внешней АКБ, режим «РЕЗЕРВ» 20
6 Ограничение тока заряда АКБ (устанавливается перемычкой), A 9,7; 6,9; 3,8
7 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 0,25
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 20,8…21,2
9 Снижение напряжения заряда АКБ при максимальном токе нагрузке, %, не более 5
10 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более 150
11 Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более 20
12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13 Рекомендуемая ёмкость АКБ, Ач 17—100***
14 Количество АКБ, шт. 2
15 Характеристики выходов  в формате «открытый коллектор» напряжение, не более, В 60
ток, не более, мА 100
16 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «АКБ 4
«СЕТЬ» и «Информационные выходы» 1
17 Габаритные размеры ШхГхВ, не более, мм без упаковки 300х155х430
в упаковке 340х245х505
18 Масса, НЕТТО (БРУТТО), не более, кг 8,3 (9,3)
19 Диапазон рабочих температур, °С -40…+50
20 Относительная влажность воздуха при 25 °С, %, не более 100
21 Степень защиты оболочкой по ГОСТ 14254-96 IP65

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в таблице.
**** При максимальной нагрузке уровень выходного напряжения падает не более чем на 5%.
